E系列工具測量顯微鏡

• 描述

• 參數

• 應用&視頻

• 顯微鏡介紹：

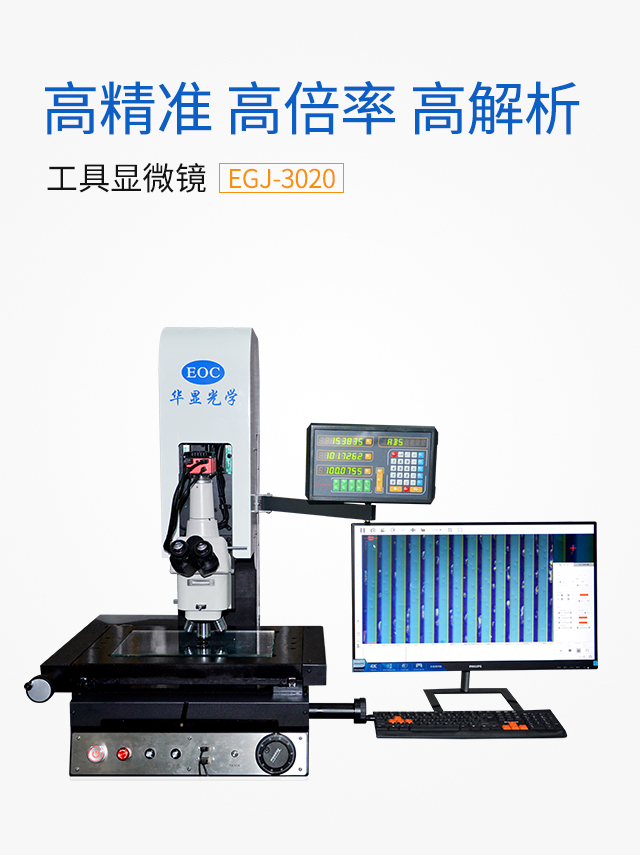

  EGJ-3020工具顯微鏡，E系列工具顯微鏡是電子、金屬材料、礦物、地質、

  精密工程等檢查、分析及研究的必備儀器，適用于教學、科 研、工業等領域。

  同軸落射照明系統12V/50W落射照明器及無限遠平場長工作距離金相物鏡為

  您提供最佳的圖像質量和亮度。













  采用大理石基座，高精密的移動工作平臺，z軸電動調焦，無須站立操作，機身具備

  抗震防抖功能。E系列工具顯微鏡具備手動/自動測量方式可選；自動測量可實現自動

  測量及編程。















  儀器特點：

  ? 三軸直線導軌，并直接固定在大理石上，確保導軌運行時的俯仰及偏擺精度。

  ? 三軸均采用精密絲桿傳動，無間隙，重復性比行業內常用光桿更高，壽命更長。

  ? 采用 EOC無限遠光學系統，高眼點設計的N-WF10X/20目鏡，雙目視度可調，無限遠平場

      長工作距離金相物鏡：5X、10X、20X、50X、100X(選配）實現高清長距觀察。




  ? 高亮度的12V/50W鹵素?zé)裟転樗酗@微觀察技術及顯微照相技術提供充足的照明，使您可

      以輕松進行長時間觀察，并獲得清晰度高、襯度佳的顯微圖像。帶可變孔徑光欄和視場欄

      裝置、調中裝置，保證視場照明均勻，可配偏光觀察裝置。




  ? 采用全閉環控制，既保證定位精度，又能保證重復精度。





















  軟件特殊功能：




  1. 量測工件無需調節擺正，軟件提供坐標平移、旋轉、擺正。
  2. 直接在影像及幾何區標注/移動尺寸。直線修剪、延伸功能。
  3. 幾何區點、線、圓/圓弧及直線端點、中點，圓心、象限點自動捕 捉。
  4. 調節 CCD 參數設定，提高自適應力；去除毛邊功能，以正確取得 量測數據。
  5. 利用影像工具快速自動抓取基本幾何輪廓邊界點，直接擬合成線、圓、弧。
  6. 量測區工件放大攝像圖形化輸出，轉成(.bmp、.jpg)。
  7. 測量數據化輸出，轉成 WORD (.doc) 、EXCEL (.xls)。
  8. 機械圖形直接輸出.dxf 格式，實現 2D 抄數功能 ，與 AutoCAD、Pro/e 等其它軟件無縫聯接。

  9. 可轉入.DXF 格式文件，與工件實物或測量圖形進行比對。并可直接在影像區任取兩點得到誤

      差測量值。

  10. 提供平面內直線度、圓度、角度分析，進行有效之品質檢驗。

  11. 機臺精度補償，提高量測精度。

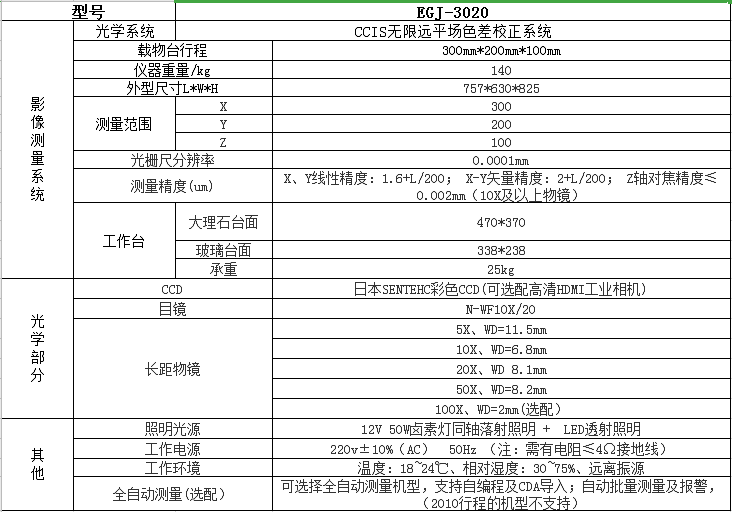

  規格參數：
