E系列工具測量顯微鏡

• 描述

• 參數

• 應用&視頻

•


  顯微鏡介紹：

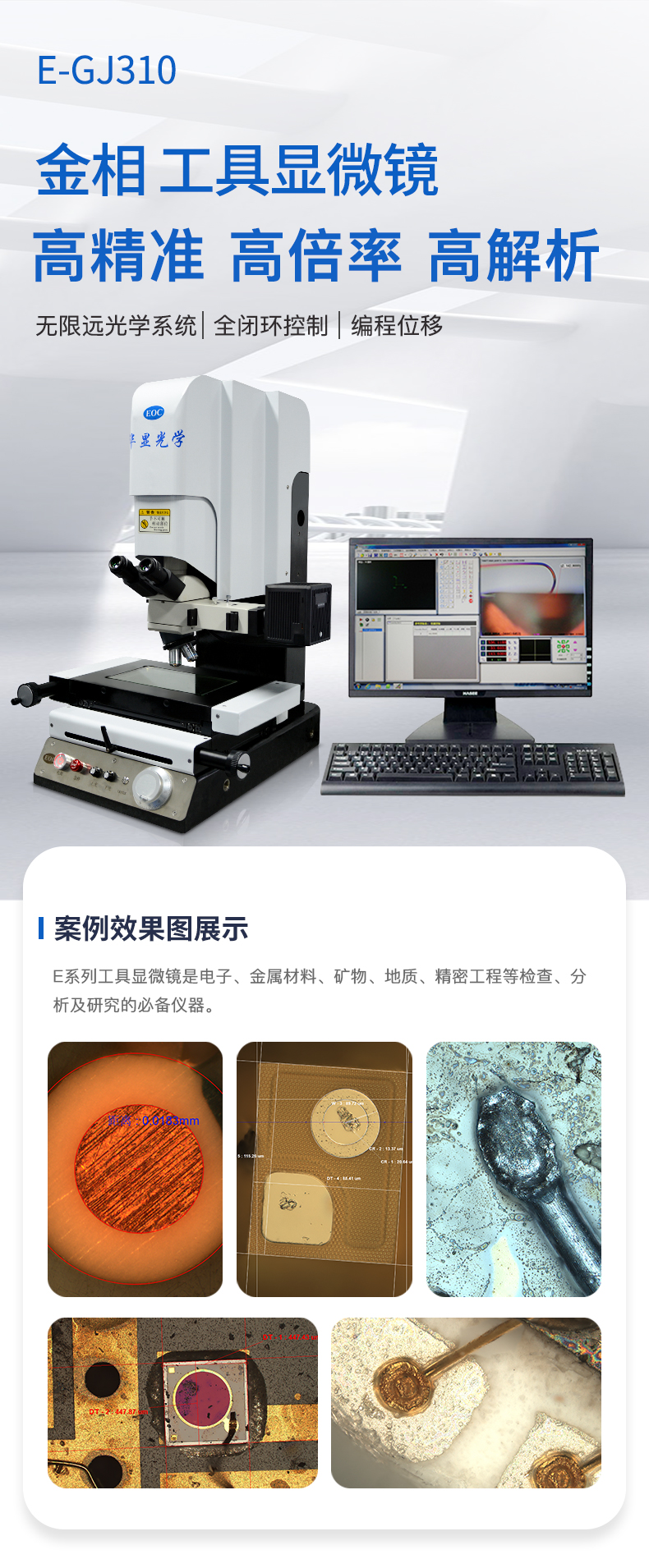

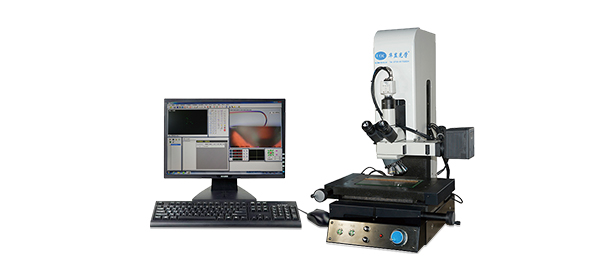

  E-GJ310工具顯微鏡，E系列工具顯微鏡是電子、金屬材料、礦物、地質、精密工程等檢 查、分析及

  研究的必備儀器，適用于教學、科 研、工業等領域。

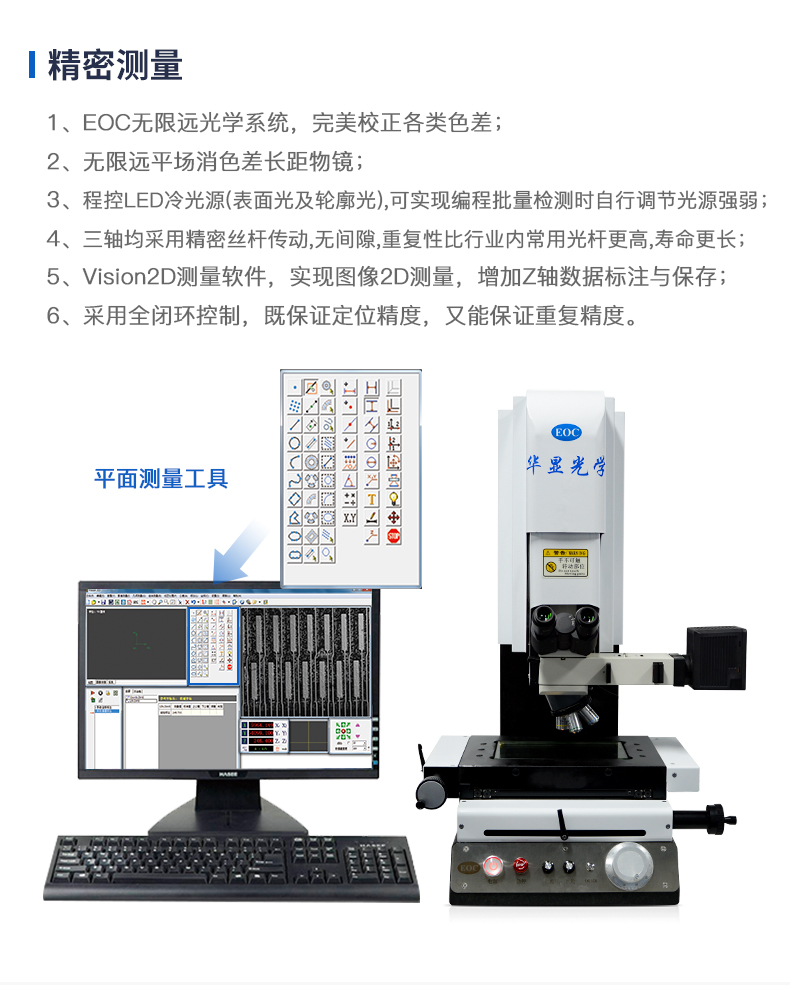

  同軸落射照明系統12V/50W落射照明器及無限遠平場長工作距離金相物鏡為您提供最佳的圖像質量

  和亮度。采用大理石基座，高精密的移動工作平臺，z軸電動調焦，無須站立操作，機身具備抗震防

  抖功能。




  E系列工具顯微鏡具備手動/自動測量方式可選；自動測量可現自動測量及編程。












  軟件特殊功能：




  1. 量測工件無需調節擺正，軟件提供坐標平移、旋轉、擺正。
  2. 直接在影像及幾何區標注/移動尺寸。直線修剪、延伸功能。
  3. 幾何區點、線、圓/圓弧及直線端點、中點，圓心、象限點自動捕捉。
  4. 調節 CCD 參數設定，提高自適應力；去除毛邊功能，以正確取得量測數據。
  5. 利用影像工具快速自動抓取基本幾何輪廓邊界點，直接擬合成線、圓、弧。
  6. 量測區工件放大攝像圖形化輸出，轉成(.bmp、.jpg)。
  7. 測量數據化輸出，轉成 WORD (.doc) 、EXCEL (.xls)。
  8. 機械圖形直接輸出.dxf 格式，實現 2D 抄數功能 ，與 AutoCAD、Pro/e 等其它軟件無縫聯接。
  9. 可轉入.DXF 格式文件，與工件實物或測量圖形進行比對。并可直接在影像區任取兩點得到誤差
      測量值。
  10. 提供平面內直線度、圓度、角度分析，進行有效之品質檢驗。

  11. 機臺精度補償，提高量測精度。

















      參數規格：




























• 規格參數：
