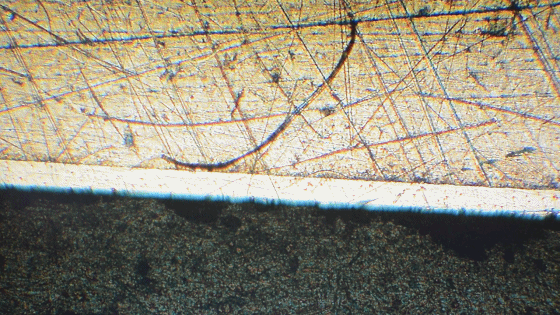

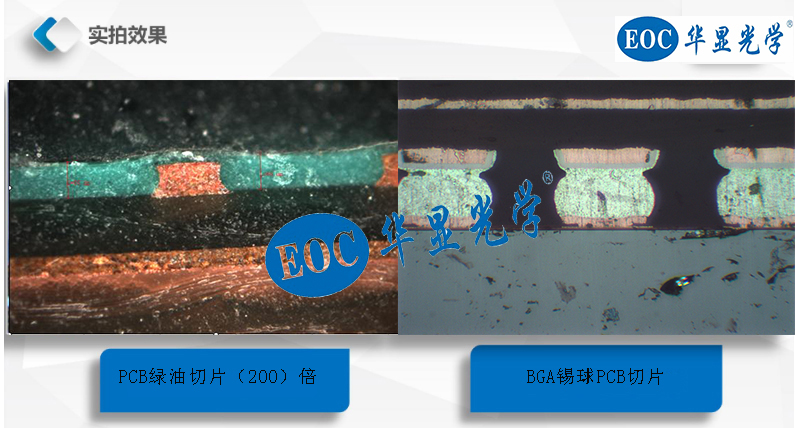

       PCB板切片觀察（這些照片是由HDMI攝像頭拍攝）



                                    目鏡放大5x                             目鏡放大10x                                     目鏡放大20x

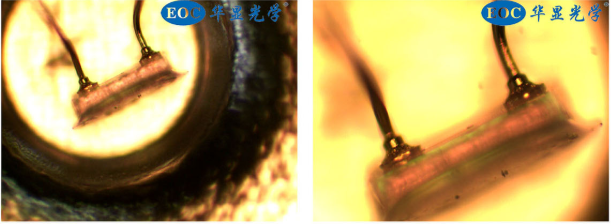

   LED觀察效果（這些照片是由HDMI攝像頭拍攝）



                                                                               目鏡放大10x                                            目鏡放大20x








































  深圳華顯光學_ 視頻顯微鏡

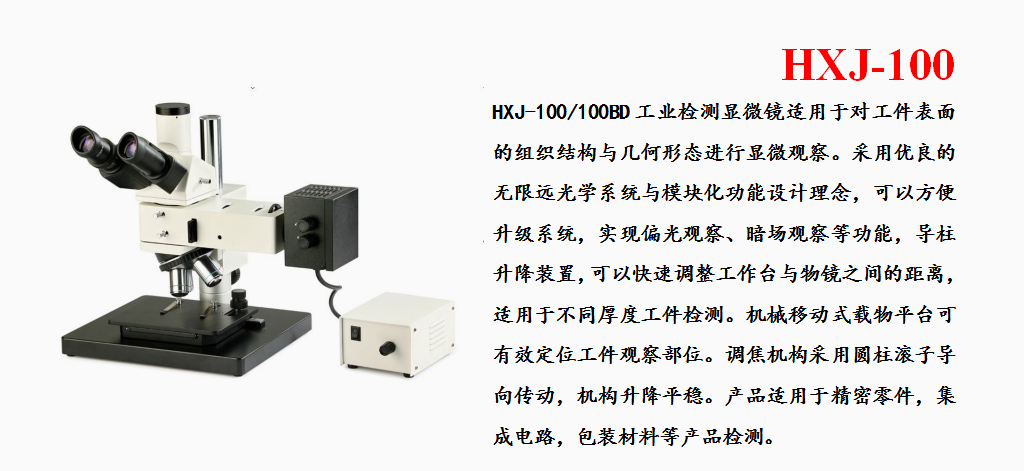

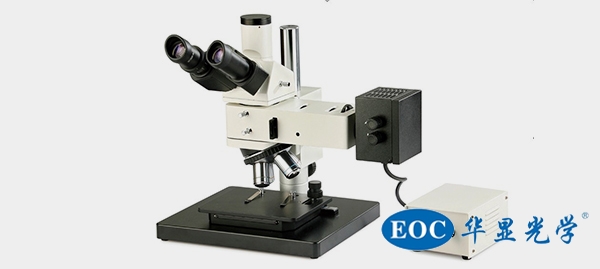

• HXJ-100 金相顯微鏡




  ? 標準配置參數




  目鏡	大視野 WF10X(視場數Φ22mm)
  無限遠平場消色差物鏡	HXJ-100（配明場物鏡）		PL L5X/0.12 工作距離：26.1 mm
  			PL L10X/0.25 工作距離：20.2 mm
  			PL L20X/0.40 工作距離：8.80 mm
  			PL L50X/0.70 工作距離：3.68 mm
  	HXJ-100BD（配明/暗場物鏡）		PL L5X/0.12 BD 工作距離：9.70 mm
  			PL L10X/0.25 BD 工作距離：9.30 mm
  			PL L20X/0.40 BD 工作距離：7.23mm
  			PL L50X/0.70 BD 工作距離：2.50 mm
  目鏡筒	三目鏡30?傾斜, 可100%通光攝影

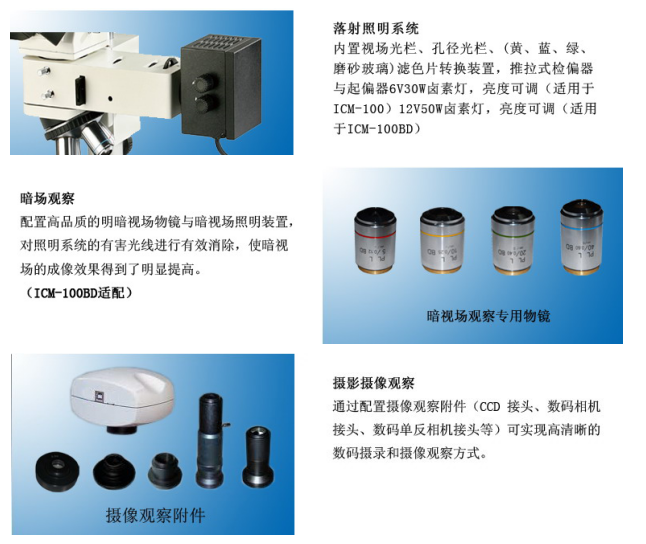

  落射照明系統	HXJ-100	12V30W鹵素?zé)?，亮度可調
  	HXJ-100BD	12V50W鹵素?zé)?，亮度可調
  	內置視場光欄、孔徑光欄、(黃、藍、綠、磨砂玻璃)濾色片轉換裝置，推拉式檢偏器與起偏器
  調焦機構	粗微動同軸調焦,帶粗動手輪松緊度調整裝置,微動格值:1μm
  轉換器	五孔(內向式滾珠內定位)
  工作臺	底座外形尺寸：300mmX240mm
  	機械式載物臺外形尺寸：185mmX140mm，移動范圍：橫向35mm，縱向30mm









  ? 選配件







  選配件	目鏡		分劃目鏡10X（Φ22mm）
  	物鏡	HXJ-100	40X、60X、、80X、100X(干式) 明場物鏡
  		HXJ-100BD	40X、60X、80X、100X明/暗場物鏡
  	CCD接頭		0.4X、0.5X、1X、0.5X帶分劃尺
  	攝像系統		USB輸出：300萬/500萬像素 VGA輸出：130萬像素 HDMI輸出：200像素
  	數碼相機接頭		CANON(EF) NIKON( F)




•
