E系列工具測量顯微鏡

• 描述

• 參數

• 應用&視頻

• PCB線路板切片分析解決方案










  檢測要求：

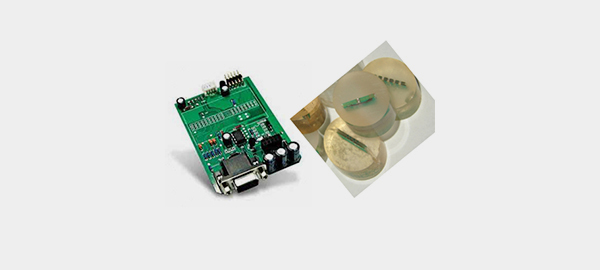

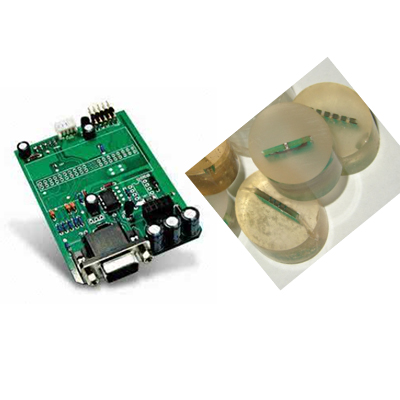

               對PCB板，制作成切片后進行綠油、銅厚等進行品質判定和品質異常分析、檢驗電路板品質的好壞、PCBA焊接質量檢測、

               尋找失效的原因與解決方案、評估制程改進，做為客觀檢查、研究與判斷的根據。

              對于外層品質或者外觀不良，可以通過光學檢測儀或者目檢進行判定；

              但對于壓合后的內層或者孔的品質確認，則須要通過切片進行品質判定和對不良的原因作出初步分析.

              切片分析是進行PCB/PCBA失效分析的重要技術，切片質量將直接影響失效部位確認的準確性。





  解決方案：




  材料分析金相顯微鏡是適用于金屬材料，結構分析。采用同軸垂直照明系統，很好的消除了雜散光，

  從而大大提高成像的對比度（襯度）和清晰度。搭配測量軟件，滿足厚度的測量、金相分析軟件可對材料情況進行有效的分析；

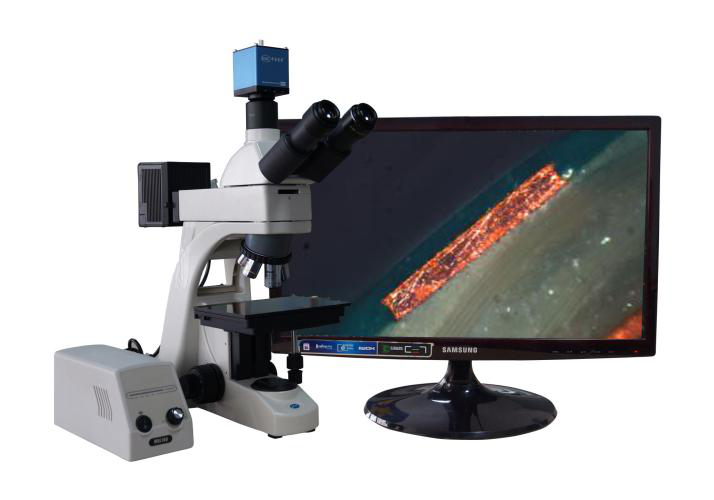

  實驗儀器圖示：

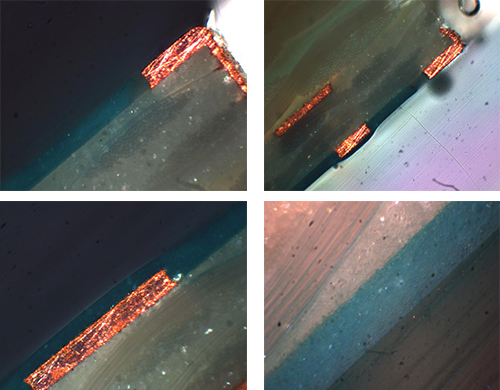

               案例效果圖示：
















• PCB線路板切片分析解決方案_金相顯微鏡


  產品技術規格:




  總放大率	50X~500X(選購100X物鏡，最高放大率為1000X)
  目鏡	平場大視場，高眼點10X(FN20)，視度可調節
  物鏡	無限遠長工作距離平場物鏡5X/0.13，10X/0.30，20X/0.40，50X/0.55，(選購100X/0.80)
  觀察筒	鉸鏈式雙目鏡筒30°；鉸鏈式三目鏡筒30°傾斜(分光比：20:80)
  雙目鏡筒瞳距	55~75mm
  樣品最大厚度	30mm
  物鏡轉換器	內定位五孔物鏡轉換器
  粗微動調焦裝置	粗微同軸調焦，粗動調焦總行程30mm，微動調焦0.2mm /轉，0.002mm / 格。
  機械移動載物臺	獨特的三層載物臺設計，大面積:180X140mm；行程:75X50mm；X、Y方向同軸調節。
  照明	同軸落射照明系統12V/50W鹵素燈
  濾色片	磨砂玻璃、藍色濾色片、黃色濾色片、綠色濾色片
  擴展功能	擁有良好的擴充升級空間，不僅具備傳統金相顯微鏡觀察功能，還能進行顯微攝影、攝像功能，偏光觀察功能、金相分析軟件等
