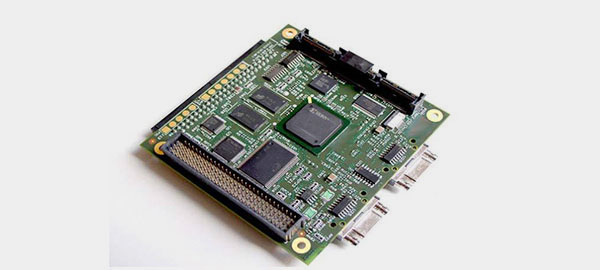

SMT虛焊檢測解決方案_3D視頻顯微鏡
技術人員：華顯光學
實驗日期：2017/8/7
聯系方式：0755-81753034
檢測要求：
SMT焊接情況研判、元器件表明貼裝工藝分析、虛焊檢測；
難度分析：
采用目視顯微鏡，放大鏡方式進行觀察檢測。操作人員存在視力疲勞以及品質分析無法形成圖片格式。
若通過傳統視頻顯微鏡，只能通過平面觀察，由于景深較小，部分角度無法清楚的觀察到，容易導致漏檢等情況的發生；
解決方案：
通過3D光學顯微鏡，三維旋轉鏡頭，輔以CCD攝像機觀看大動態即時三維圖像，具有大視場、大景深、高清晰度的特點，
無需工件傾斜可以清晰的對每個IC原件的焊腳進行判斷分析，特別對于虛焊觀察有著明顯的幫助，鏡頭旋轉速度、方向、光源可以自行調節；

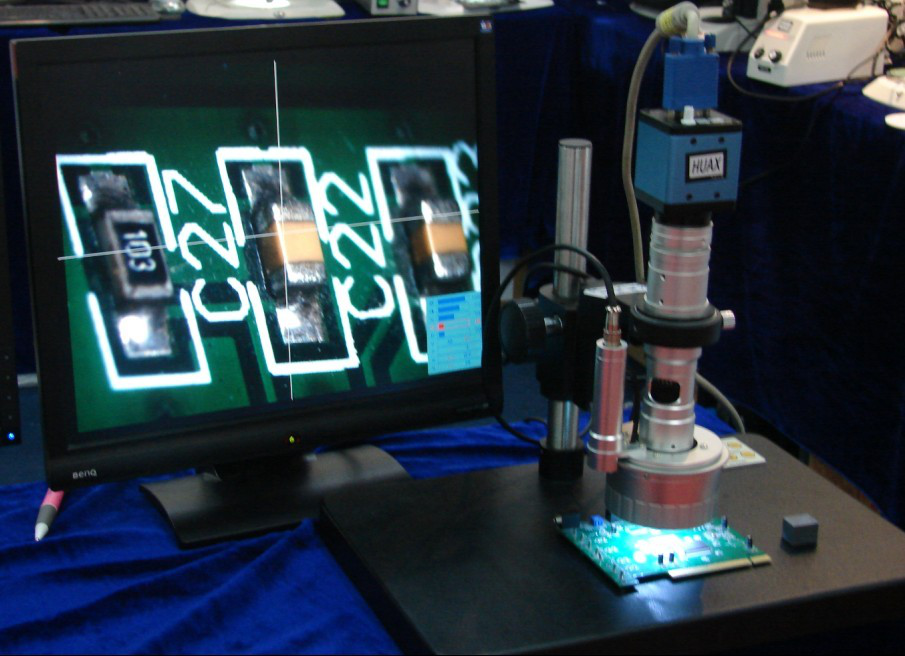

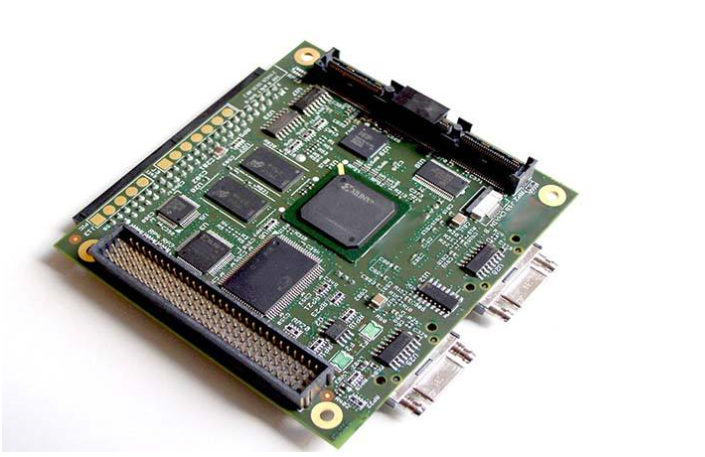

實驗操作圖示：

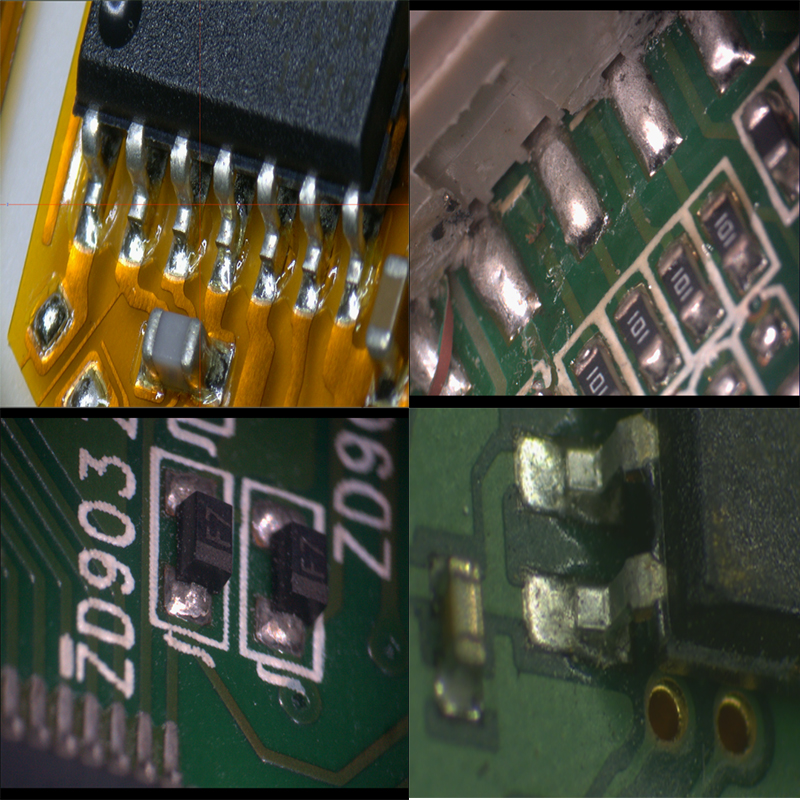

案例效果圖示：
聯系
> 填寫本表格
相關產品
SMT虛焊檢測解決方案_3D視頻顯微鏡
技術人員：華顯光學
實驗日期：2017/8/7
聯系方式：0755-81753034
檢測要求：
SMT焊接情況研判、元器件表明貼裝工藝分析、虛焊檢測；
難度分析：
采用目視顯微鏡，放大鏡方式進行觀察檢測。操作人員存在視力疲勞以及品質分析無法形成圖片格式。
若通過傳統視頻顯微鏡，只能通過平面觀察，由于景深較小，部分角度無法清楚的觀察到，容易導致漏檢等情況的發生；
解決方案：
通過3D光學顯微鏡，三維旋轉鏡頭，輔以CCD攝像機觀看大動態即時三維圖像，具有大視場、大景深、高清晰度的特點，
無需工件傾斜可以清晰的對每個IC原件的焊腳進行判斷分析，特別對于虛焊觀察有著明顯的幫助，鏡頭旋轉速度、方向、光源可以自行調節；
實驗操作圖示：

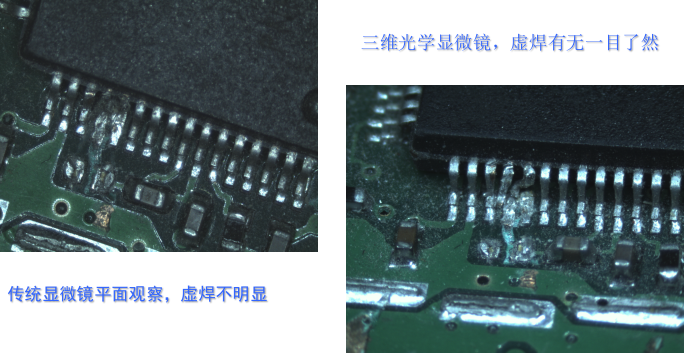

案例效果圖示：
產品技術規格：
視場范圍寬大
低畸變、高分辨率
高景深（≥6mm）
高清200萬HDMI信號輸入，實時觀察可達1920*1080P
HZ7010變焦顯微鏡體可廣泛應用于機械、半導體、微電子以及焊點檢測工業。
變焦透鏡分辨率高、圖像清晰。
通過測量系統的手動調焦穩定裝置，標注有倍數刻度，預先設置了0.3X, 0.5X,1X, 1.5X, 2.2X。
可提供相匹配物鏡的不同倍數、視場和景深
|
主機變倍范圍 |
|
0.3X~2.2X |
|
變焦比 |
|
1:7 |
|
成像分辨率 |
|
高清200萬像素，HDMI輸出方式 |
|
放大倍數 |
|
7X~300X |
|
視場范圍 |
|
3.5mm-25mm |
|
工作距離 |
|
45.66mm~99mm，標準工作距離為95mm |
|
光學物鏡 |
|
0.5X，1X和2.0X（不支持2D/3D旋轉物鏡附件） |
