  一、產品簡介




  EOC 圖像系列一鍵式測量?jī)x采用雙遠心高分辨率光學鏡頭，結合高精度圖像分析算法，圖像拼
  接算法，并融入一鍵閃測原理。儀器可根據工件的形狀自動定位測量對象、匹配模板、測量評價、

  報表生成，真正實現一鍵式快速精準測量。




  廣泛用于機械、電子、模具、注塑、五金、橡膠、低壓電器、磁性材料、精密沖壓、接插件、

  連接器、端子、手機、家電、印刷電路板、醫療器械、鐘表、刀具等領域。


















  二、產品優勢




  傳統測量?jī)x器如投影儀、影像測量?jī)x、工具顯微鏡、輪廓儀、游標卡尺、千分尺等，在測量時
  面臨諸多問題，如：測量對象的定位、原點定位費時，批量測量操作時間長，不同測量人員導致測
  量結果不同，數據統計管理繁雜等。


  EOC 圖像拼接系列一鍵式測量?jī)x將掃清傳統測量?jī)x器在檢測方面的難題，其優勢為：
  ● 自動匹配
  同一品類產品一次編程， 永久保存， 測量時自動匹配；
  ● 自動測量
  可與機械手臂進行配合， 實現全自動測量；
  ● 校準簡單
  僅需一個功能校準鍵， 多角度、全方位、全視野校準， 保證測量精度；
  ● 使用簡單
  人性化、智能化的軟件設計， 無需用戶過多的操作， 易學、易用、易上手；
  ● 測量功能
  點、線、圓、圓弧、角度、點線距離、線線距離、圓圓距離等二維尺寸測量；
  ● 數據自動保存
  測量的結果自動保存到電腦， 包括測量日期， 產品的批號等信息；
  ● 輪廓掃描

  快速掃描輪廓，并導出 DXF 文件。







  三、測量軟件




  軟件界面









  測量模式
  測量模式分為單工件測量、多工件測量，可實現一鍵自動搜索已設定測量模板，快速精確地進
  行批量測量。

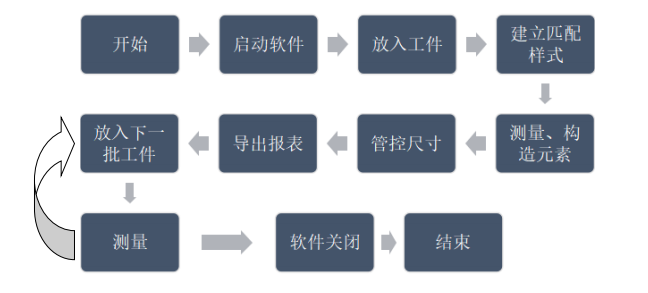

  操作流程


















  四、數據導出

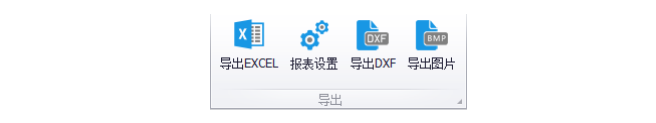

  軟件支持 EXCEL，BMP，DXF，文檔導出，點擊導出 EXCEL 按鈕時會自動啟動相應程序。導
  出 DXF 格式文檔需要用 AutoCAD 等圖形軟件打開。


  EXCEL 導出設置




  由于 EXCEL 表格需求的多樣化，軟件支持對 EXCEL 文檔的導出設置，點擊主菜單欄上的
  彈出如下對話框。（用戶根據相應點需求進行設置即可）






  自動生成檢測報告

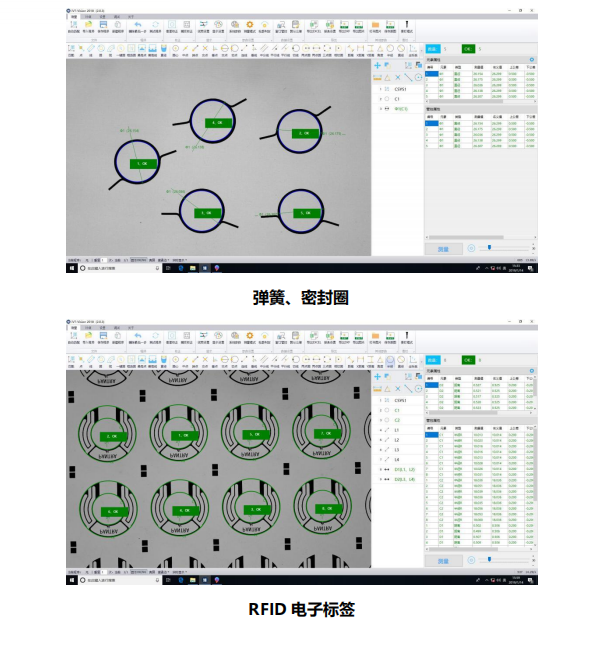

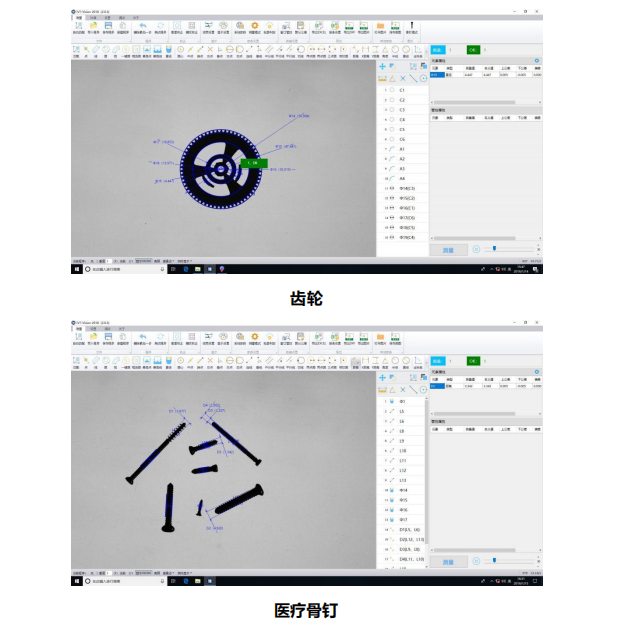

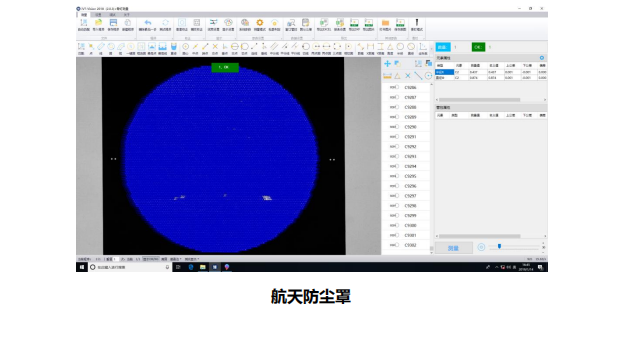

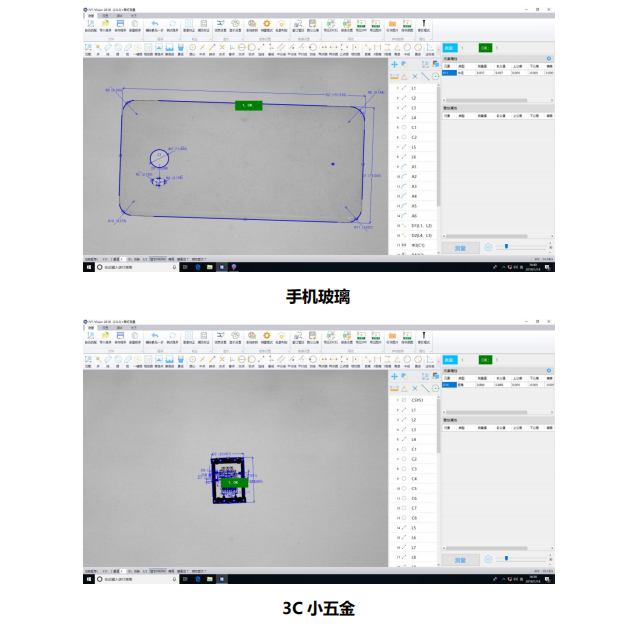

  五、應用領域




  EOC400 系列一鍵式測量?jī)x可用于機械、電子、模具、注塑、五金、橡膠、低壓電器、磁性材

  料、精密沖壓、接插件、連接器、端子、手機、家電、印刷電路板、醫療器械、鐘表、刀具等領域。





















  六、參數規格

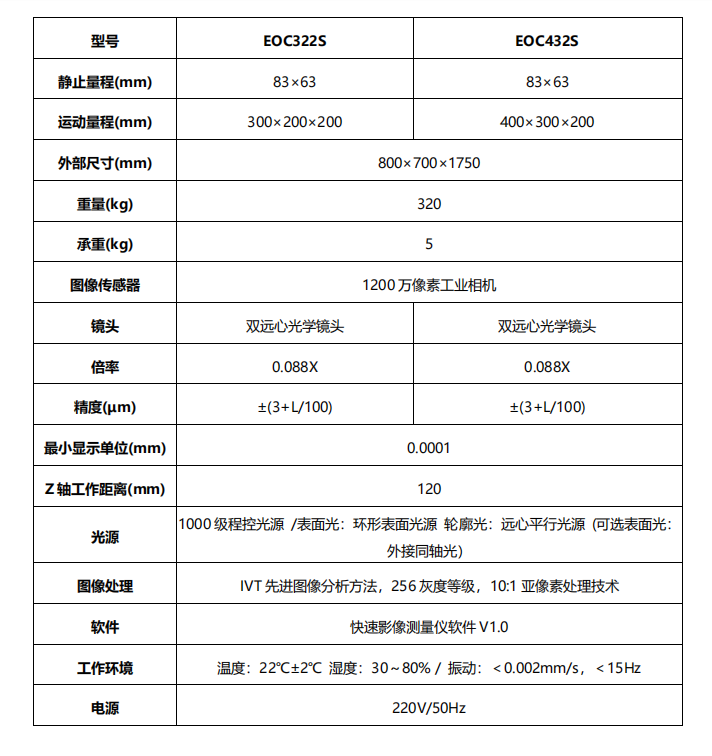

•       一、技術規格

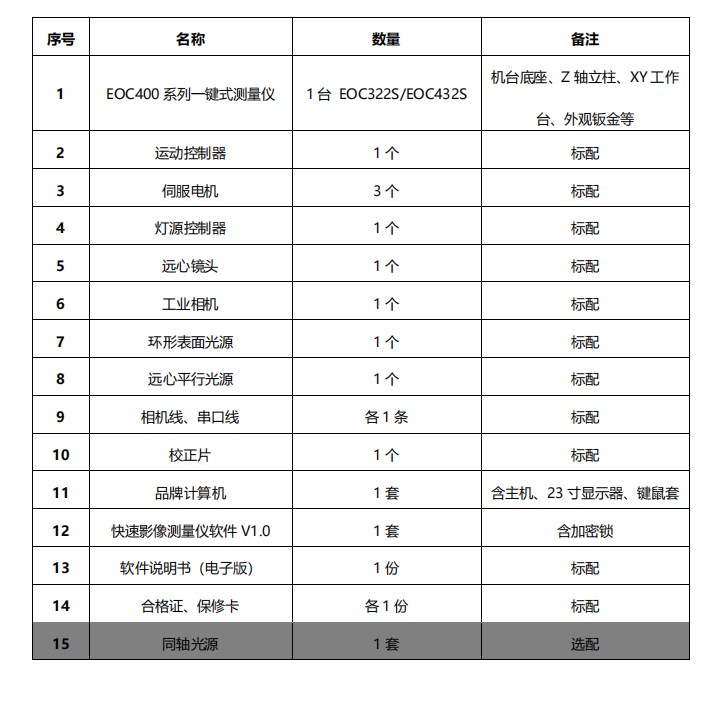

       二、配置清單
