線纜同心度檢測解決方案！

 半導體 / 集成電路     |      2018-12-10

線纜同心度檢測解決方案




二、項目總體需求分析
 一、主要檢測內容：
 產品：檢測線纜絕緣膠與銅線的同心度；
 二、要求：
 產品1：同心度檢測，測量絕緣膠與銅線兩圓心之間是否在允許公差范圍內；
 三、系統硬件

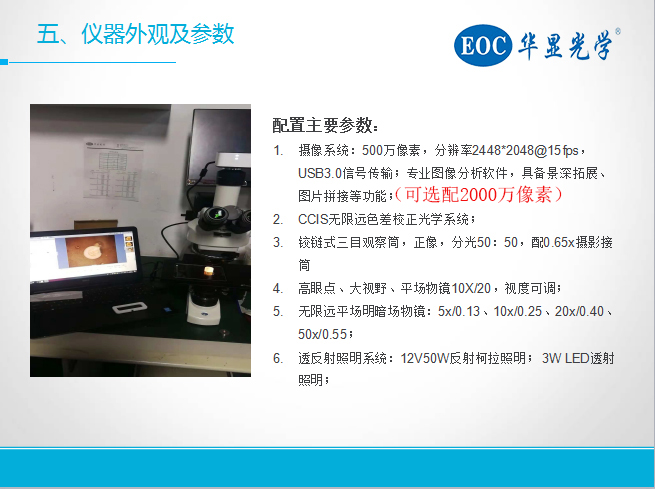

 2000萬USB3.0高分辨率相機；
 BA310Met-BD-T金相顯微鏡；
 研磨拋光設備
 電腦配置運行內存8G及以上，運行圖像軟件使用



三、檢測分析

 產品

 需要將線纜截取一段制作成切片研磨拋光之后進行金相分析；

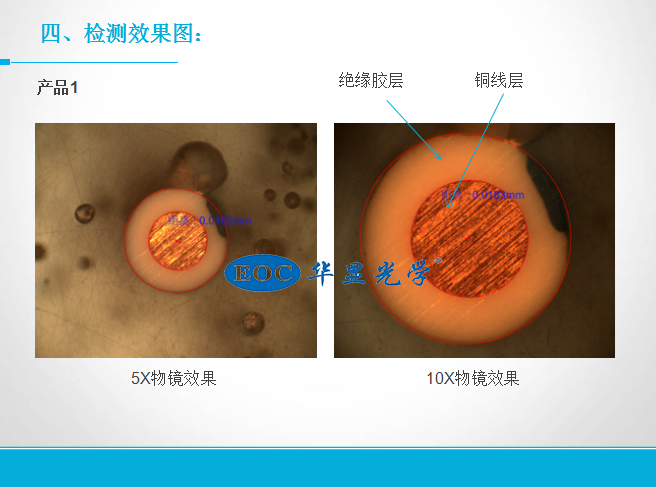

 檢測觀察倍率5X、10X即可，測量使用10X精度更高；

 適用范圍

 適用于所有硅膠電線、塑料線、高壓屏蔽電線成品同心度檢查，若客戶特別要求，則以其要求為準

 電纜抽樣標準

 抽樣標準:

 GB2828-2003，AQL  =0.65允收水準: A=0 R=1.抽樣水平普通I1級水準(特殊要求除外)特別抽樣說明:

 線材成品同心度測量:以Im為間隔選取段樣品進行同心度量測:同心度測量計算: MIN/MAX≥70%

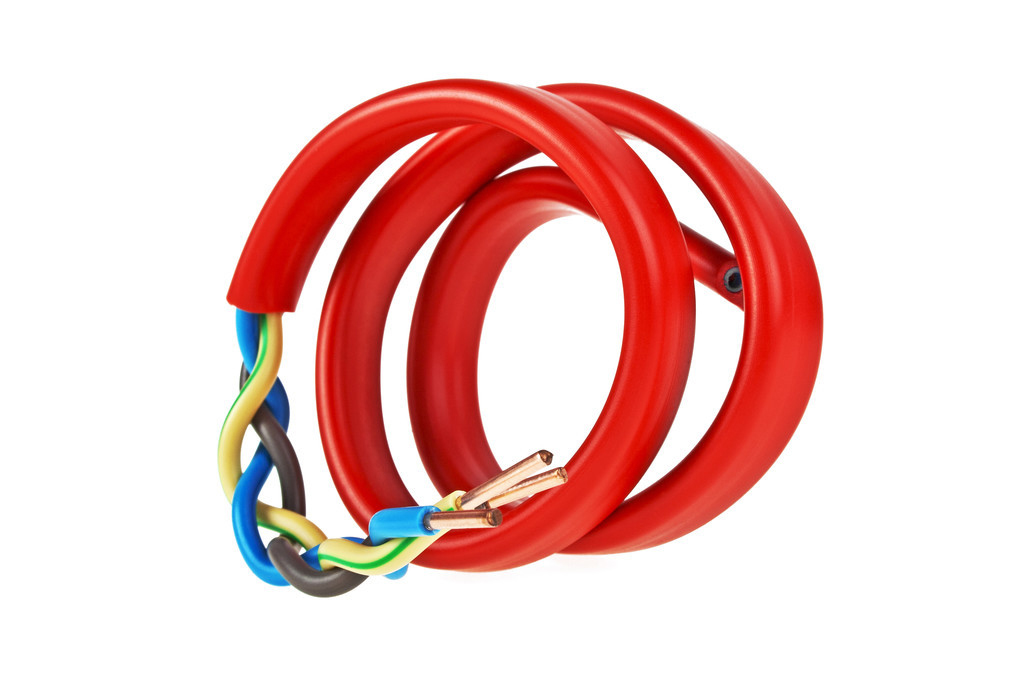

檢測的產品圖：


抽樣方法:

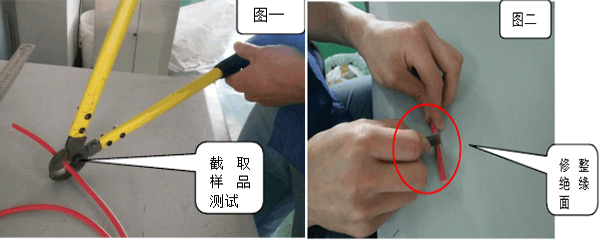

    從成品庫隨機抽取三段樣品，使用剪鉗進行裁斷，并使用刀片修整絕緣面，

樣品切片和儀器載物臺放置檢查:

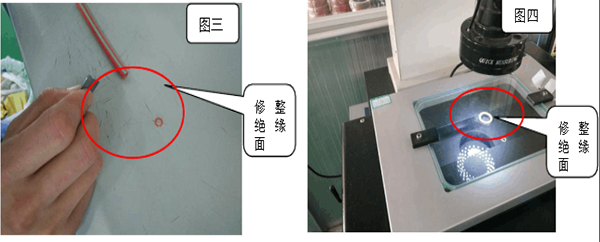

   首先將剪取的樣品需要將線纜截取一段制作成切片研磨拋光之后，切片要求圓整，光滑。

如下圖三將切片放置儀器載物臺上進行檢查確認。如下圖





電線同心度及偏心率之計算公式
 同心度計算公式為:
 絕緣的同心度=1- (Tmax-Tmin) 1 (Tmax+Tmin) x100%
 式中: Tmax-個 截面上的絕緣最大厚度,  mmTmin-與Tmax同.個截面上的最小厚度，mm
 偏芯率計算公式為:
 絕緣或護套之偏芯率=(Tmax- Tmin) Tmaxx100% 式中: Tmax一個 截面上的絕緣最大厚度，


  mmTmin' Tmax同一個截面上的最小厚度，mm
