晶圓技術及缺漏檢測解決方案

 半導體 / 集成電路     |      2018-11-24

   晶圓技術及缺漏檢測解決方案

  半導體行業的迅速發展，對晶圓質對量的要求也越來越高。光刻工藝復雜度提高的同時，缺陷  法來源越來越多元化，對缺陷的檢測需求逐步增加”。傳統的生產線中，缺陷的檢測主要依靠人工肉眼檢測，該方法有低效率、高誤檢率、易受主觀因素影響等缺點，已不能  缺尾滿足現代工業生產的需要，  隨著計算機技術與圖像處理技術的發展 ，視覺自行檢測技術在各領域中被廣泛應用。



深圳華顯光學提供晶圓計算及缺漏檢測解決方案_自動位移智能檢測儀

為降低晶圓缺陷對半導體制造的影響， 在基于改進的多重中值濾波算法的基礎上，以差影法為基本原理，采用歸一化互相關的模版匹配方法實現晶圓表面繞府檢測，改進多重中值濾波算法有效實現噪聲點與非噪聲點的分辨,歸一化模板匹配算法對光照具有很好的魯棒性。采用形態學濾波算法和區域融合的分水嶺算法對晶圓缺陷的提取進行了研究;實現了半導體器件塑封缺陷的檢測，并提出一種雙模版的匹配方法?；贚abVIEW和IMAQ模塊，利用自行設計的硬件平臺，以差影法為基本原理，采用歸一化互相關(NCC)的模版匹配方法，對晶圓的缺陷檢測進行進一步的研究，以提高算法的實時性和有效性。


                                                                      技術人員：陳先生
                                                                           實驗日期：2018/9/20

                                                                                 聯系方式：0755-81753034



一、檢測要求：
1:操作人員放置晶圓盤至工作平臺，設備自動進行移動檢測。
2:對晶圓盤內的晶圓數量自動進行計算。
3:對晶圓盤內出現的缺料，該位置進行圖片采集。
二、設備結構要求：
1:X/Y方向自動位移≥8英寸。
2:智能檢測系統，操作人員手動放置，自動運行檢測。
3:檢測結果匯集文檔，圖片顯示。
4:提供備用通信接口，可定向MES系統開發端口。
三、設備參數
1:高清HDMI智能工業相機，嵌入式集成軟件；分辨率：1920X1080；
2：檢測軟件具備：有無識別，排序計數，顏色分辨，尺寸測量，外觀判斷等功能。
3:配置EOC高清光學鏡頭，落射臨界照明系統。
4:實時畫面，60/fps傳輸速度。

5:全自動位移工作臺，可編程軌跡運動。

6:檢測時間：300/ms視野范圍內檢測。

           四：設備外觀圖

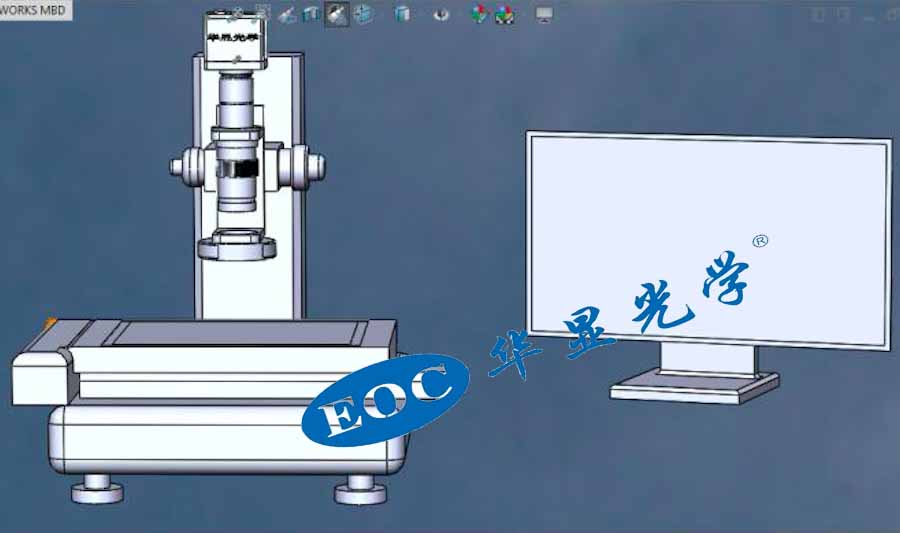

正面

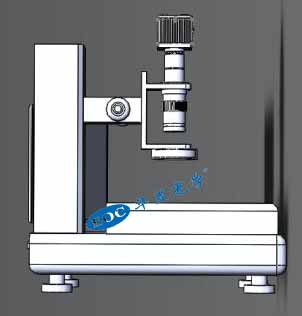

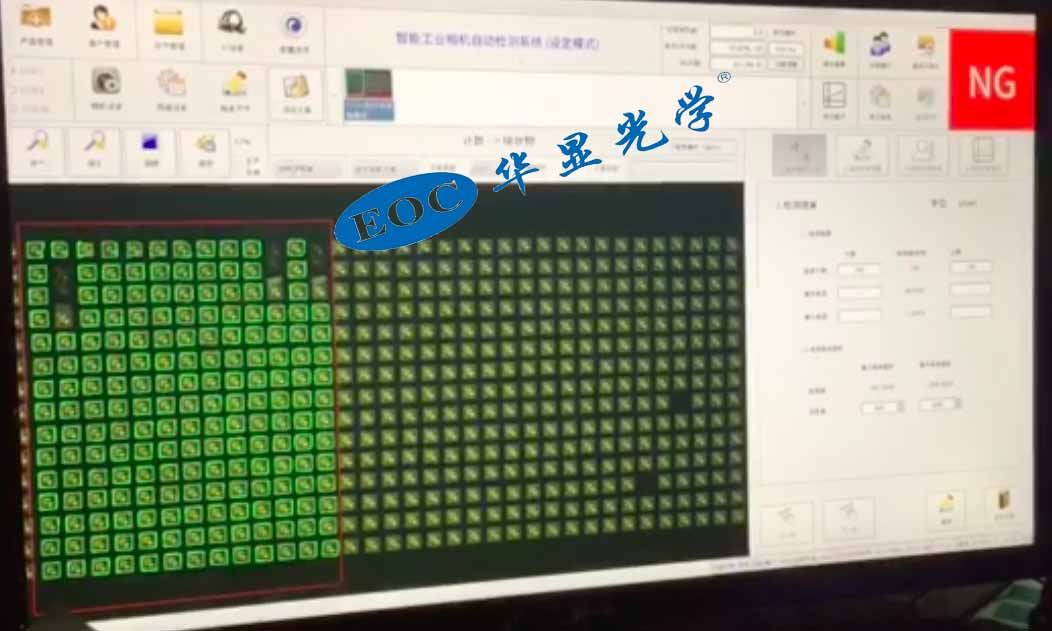

(側面）NG情況

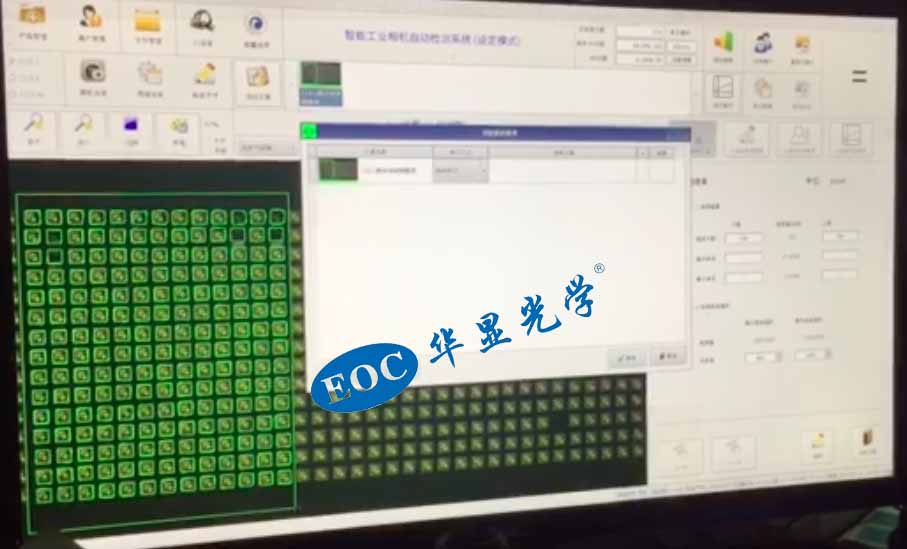

描述：晶圓出現空缺，設備設置發現空缺進行不良提示，存儲圖片?？杖蔽恢貌挥嫈?shù)。

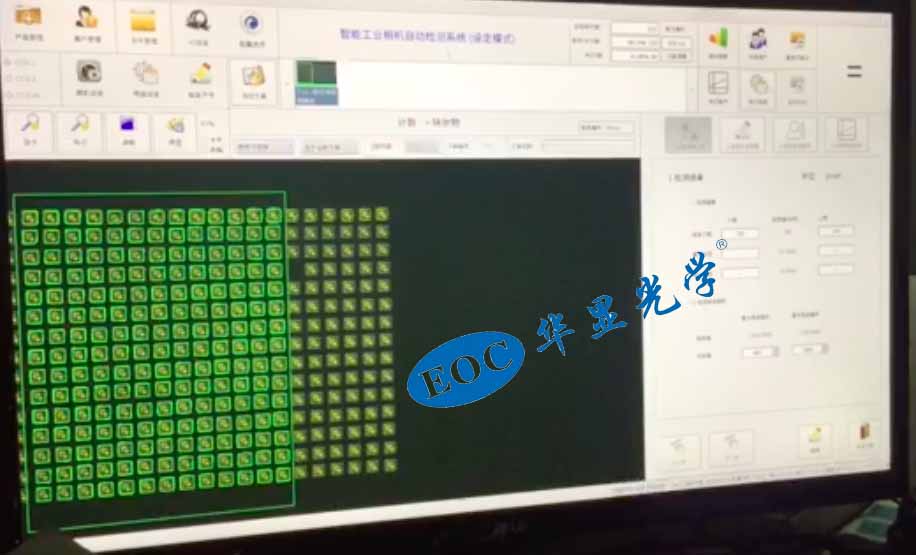

OK畫面



華顯光學儀器實驗室對大量的晶粒進行實驗，實驗結果表明，自動位移，自動計數，自動檢測完全滿足要求可有效檢測出晶圓表面的缺陷，精度達到15um左右，所提檢測算法在實際應用中可代替人工，快速準確地實現晶圓的缺陷檢測。
