LED顯示屏組裝光學檢測解決方案
技術人員：陳強
實驗日期：2017/9/20
聯系方式：0755-81753034
檢測要求：
通過高清CCD圖像成像對位，led顯示屏組裝實現精準拼裝。
主要配置：
1. 無窮遠光學系統，高景深定倍鏡頭
2. 高清HDMI 200萬像素?cái)?shù)碼成像系統，同屏顯示系統（可拍照保存）
3. 高亮度可調節LED光源
4. 調節支架平臺（非標）

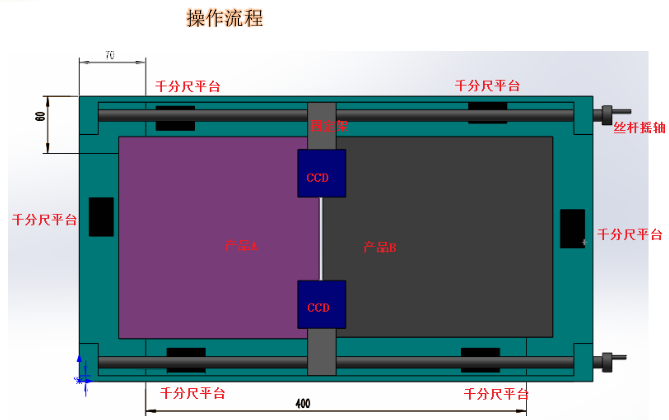

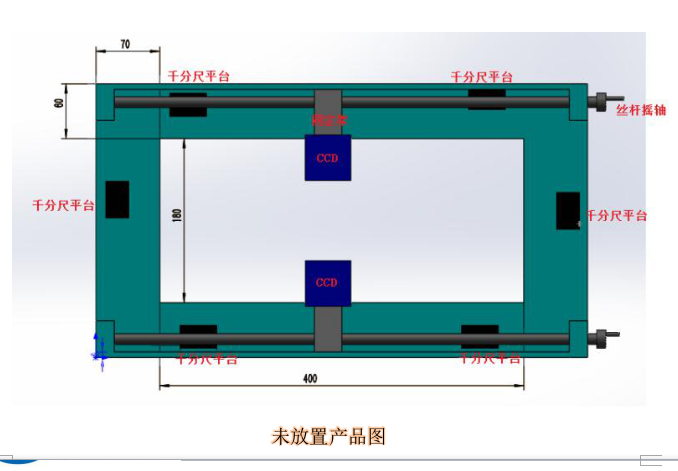

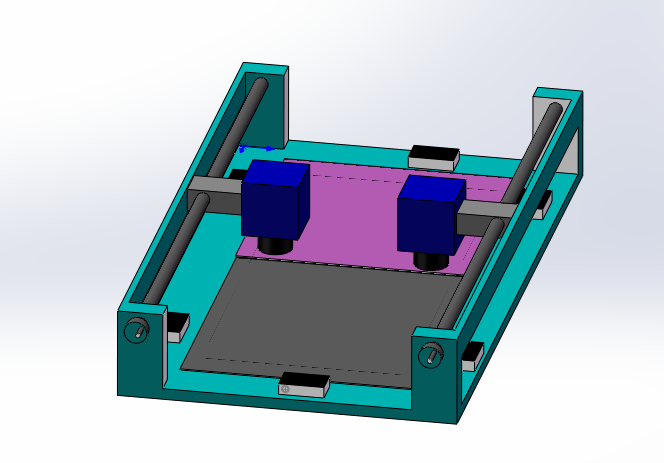

如上圖所示：
將產品放置在左側對位系統位置，通過CCD成像，在顯示器畫面產生基準線作為對位參考；
調整左側三個千分尺平臺進行校正（移動精度：0.001mm）；
將左側產品校對完成后，右側產品貼合，同時通過CCD成像，屏幕基準線參考，
右側也有三個千分尺平臺（移動精度0.001mm）；
最后通過顯示器雙畫面，對兩塊產品核進行實時拼接,機架背后可通過緊固螺絲。

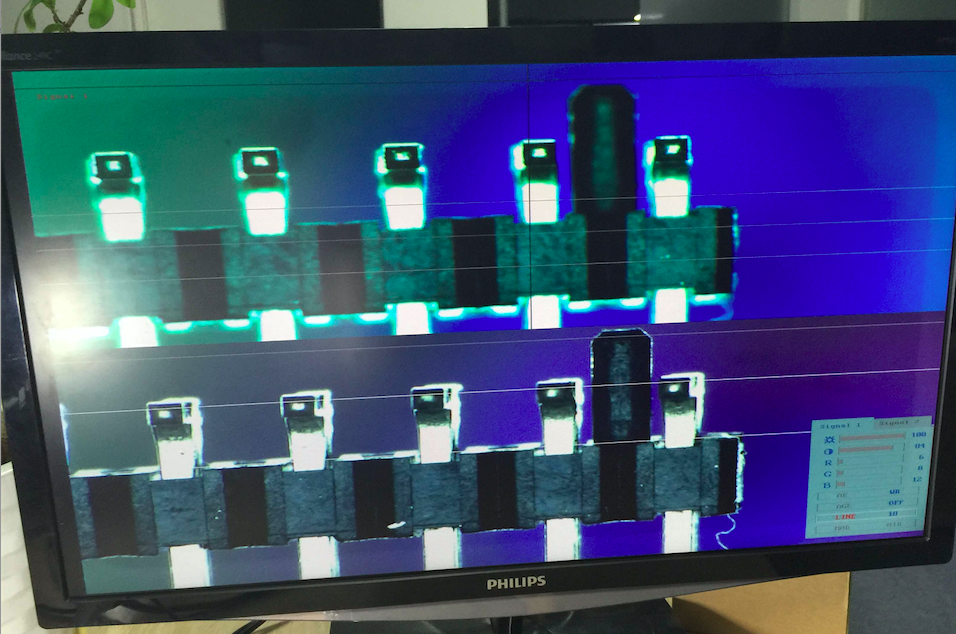

顯示畫面示意：
產品技術規格：
|
物鏡倍率 |
1 X |
|
放大倍率 |
50X |
|
顯示器 |
21.5" |
|
工作距離 |
90mm |
|
像素 |
2 0 0 萬 像 素 |
|
分辨率(幀率) |
1 9 2 0 X 1 0 8 0 ( 6 0/fps) |
|
白平衡 |
一 鍵 式 / 手 動 |
|
輪廓增強 |
三級 調 節 |
|
抑制強光 |
三級 調 節 |
|
圖像色彩 |
彩色 / 黑白 可切換 |
|
圖像存儲 |
支持 |
|
光源系統 |
落射式高亮度LED可調光源 （可選配上下LED可調光源） |
|
支架底座 |
定制改裝 |
