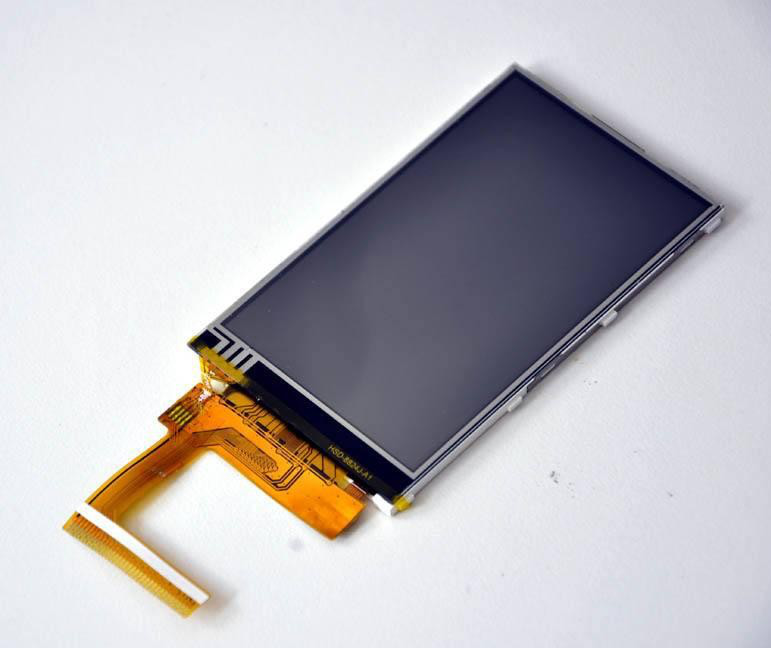

TFT液晶玻璃切割面檢測解決方案_高清視頻顯微鏡
檢測要求：

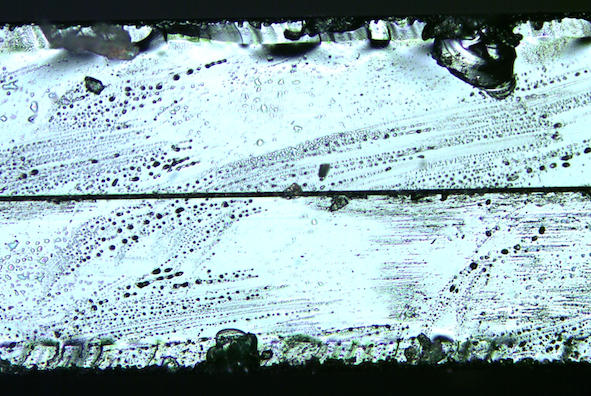

1.玻璃裂紋工藝檢測
2:玻璃崩邊檢測
3:RIBMAKE 切割線工藝情況分析以及測量
4:對玻璃尺寸數據進行量測

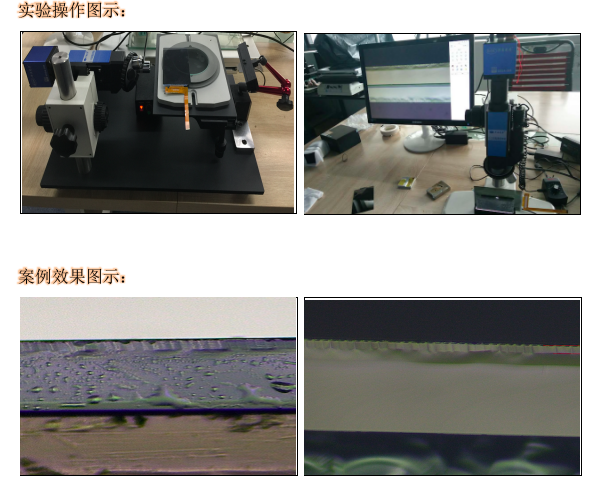

實驗操作圖示：
產品技術規格：
E-100 系列高清視頻顯微鏡采用無窮遠光學系統，定向運用于 TFT 液晶玻璃切割面產品的外觀檢測；該產品具備高倍觀察，高清成像功能，在結構上采用立柱式平臺，有利于安裝載物治具，便于大尺寸 TFT 玻璃產品可采用移動工作平臺。因?yàn)?/span> TFT 玻璃在實際實用中，需要對其斷面進行放大測量， 所以 E-100 系列采用的是模塊化設計，觀察高度可自行調整，Z 軸采用立柱方式固定，檢測樣品可立式觀察和常規平放觀察。
E-100 具有高清 1080P 輸出，圖像具備高還原色彩力，每秒 60 幀掃描速度，無拖影；實現拍照存儲，數據測量功能。測量精度±0.005mm.采用長距物鏡系統，50X 光學物距具備 8.2mm 超長物距， 升降裝置采用防撞裝置，規避操作人員調教升降機構過度，對 TFT 玻璃表明造成產品破壞 。
1. 符合國際高清流行標準，1920 X 1080 分辨率
2. 60/fps 高速圖像攝取，絕無拖影、延時現象
3. HDMI 高清數字輸出，真正 FULL 1080P
4. 新增加圖像邊緣增強模式，提升特殊圖像效果
5. 具備拍照存儲，尺寸測量功能
6. 同軸共焦光學系統，倍率限位裝置

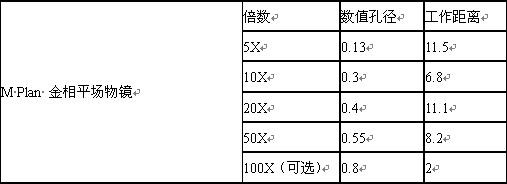

7. 光學倍率：5X/10X/20X/50X（100X 選配）
8. 總放大倍率：150X ~ 2000X
9. 配置內置同軸照明高亮度可調節 LED 照明系統
10. Z 軸調焦范圍：300mm，配置自鎖功能
11. X/Y 移動平臺模塊式疊加，滿足大尺寸 TFT 玻璃承放檢測
12. 可加載光學系統，實現 R 角，L 角，C 角的切割面觀察
