晶圓計算及缺漏檢測解決方案
技術人員：陳先生
實驗日期：2018/9/20
聯系方式：0755-81753034
金相顯微鏡
一、檢測要求：
1:操作人員放置晶圓盤至工作平臺，設備自動進行移動檢測。
2:對晶圓盤內的晶圓數量自動進行計算。
3:對晶圓盤內出現的缺料，該位置進行圖片采集。
二、設備結構要求：
1:X/Y方向自動位移≥8英寸。
2:智能檢測系統，操作人員手動放置，自動運行檢測。
3:檢測結果匯集文檔，圖片顯示。
4:提供備用通信接口，可定向MES系統開發端口
三、設備參數
1:高清HDMI智能工業相機，嵌入式集成軟件；分辨率：1920X1080；
2：檢測軟件具備：有無識別，排序計數，顏色分辨，尺寸測量，外觀判斷等功能。
3:配置EOC高清光學鏡頭，落射臨界照明系統。
4:實時畫面，60/fps傳輸速度。
5:全自動位移工作臺，可編程軌跡運動。
6:檢測時間：300/ms視野范圍內檢測。

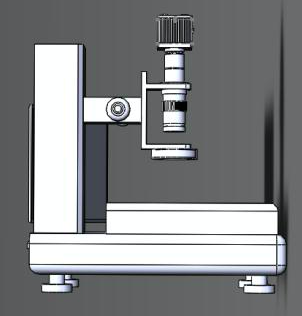

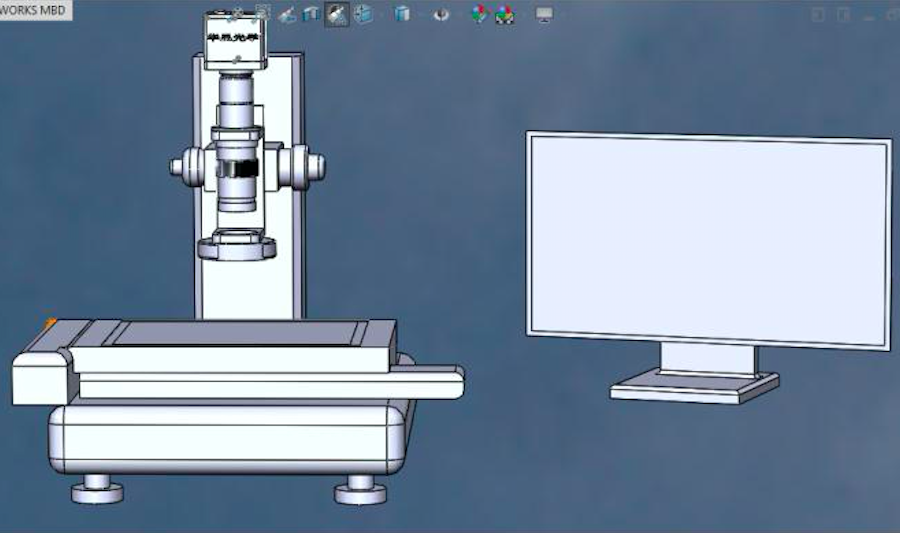

四：設備外觀圖

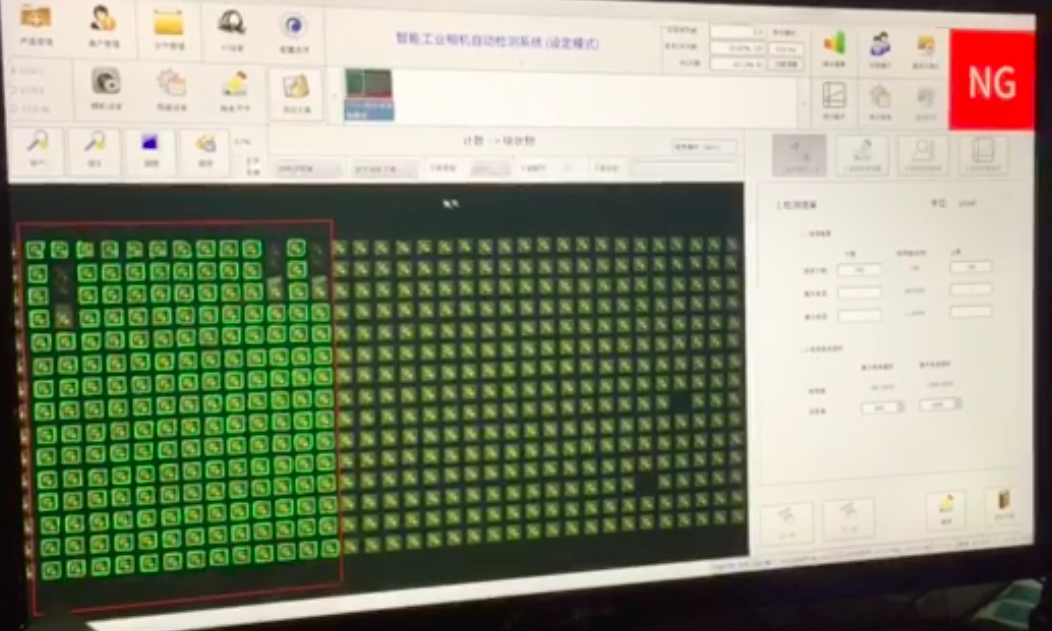

描述：晶圓出現空缺，設備設置發現空缺進行不良提示，存儲圖片?？杖蔽恢貌挥嫈?shù)。

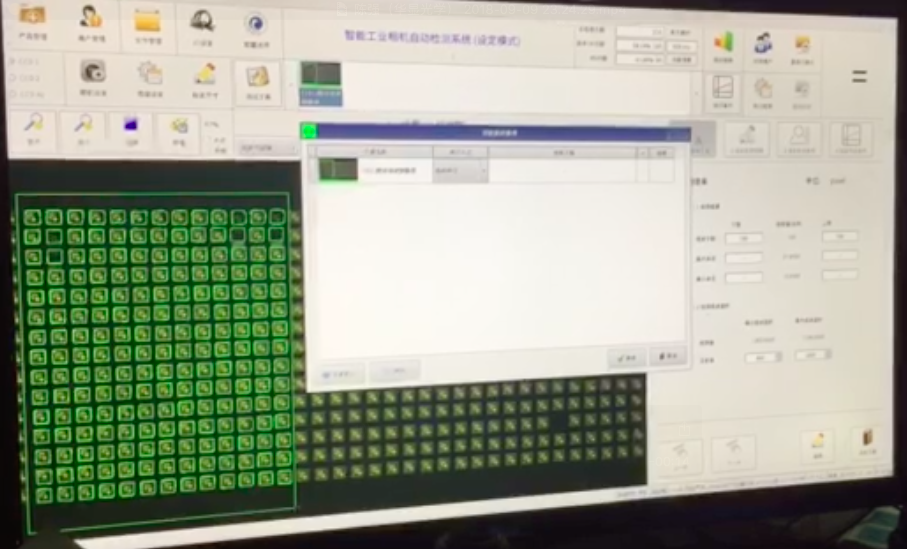

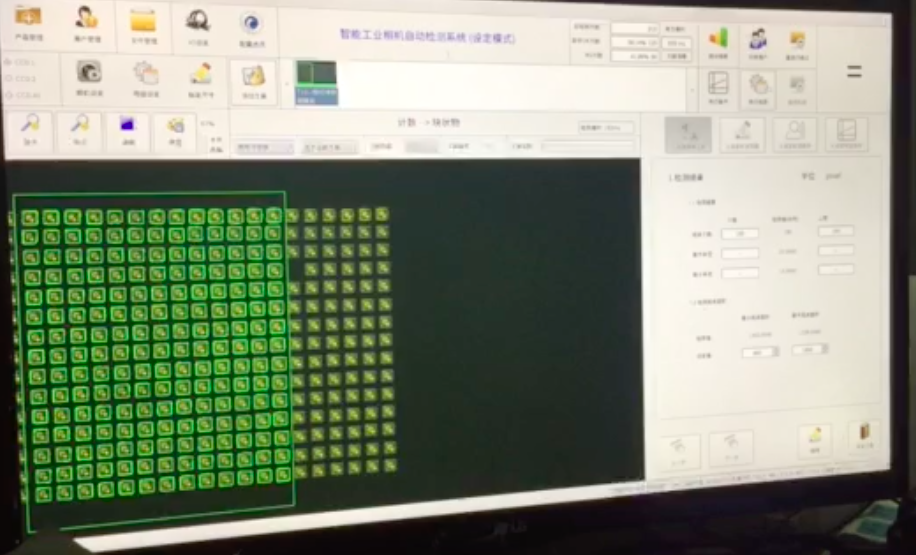

OK畫面
結論：自動位移，自動計數，自動檢測完全滿足要求。
