光纖檢測解決方案_高清視頻顯微鏡
檢測要求:

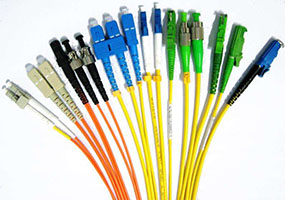

對光纖端面、插芯、陶瓷端面的觀察和檢測，通過視頻傳輸圖像；
檢測難度：
光纖是一個比較小的一種產品，需要通過超高倍數放大后對陣列和貓眼，高倍放大后，視屏顯微鏡容易產生失真現象。 針對光纖端面高低差特性，通過研發高景深變倍光路，高倍放大后，通過LCD顯示屏進行檢測，有效減少視力疲勞，可提高檢測精準度，快速完成檢測工作。
產品技術規格
1. 0.7X -4.5 X連續變（變倍定位可選）
2. 光學變倍比：1：6.6
3. 標準工作距離10mm—60mm
4. 標準配置:
5. 3.5×物鏡和1×CCD目鏡
6. 主機配合尺寸￠39mm
7. 主機長度200mm
工作距離60mm（1×物鏡）
8. 總放大倍數：40.8X-10200X（連續可調）
9. 選配物鏡（1X//5X/10X/20X/40X）
