02方案目的和設備規劃
1、產品介紹與設計描述
自動檢測USB接口配件印刷質量；
兼容各個不同品種接口模式，默寫類型需要翻蓋檢測，蓋子與內部都有印刷；

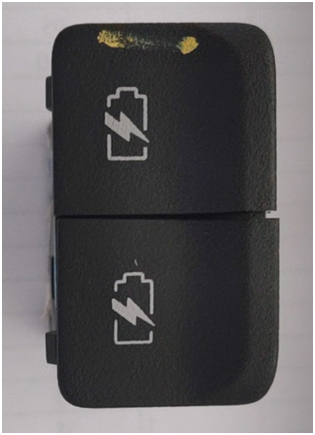

具體圖片如下圖所示：
2、檢測需求描述：
字符缺失標準：≤0.05mm2
絲印缺失標準：≤0.1mm2；
03機構方案
本節展示了設備的機構方案及其細節

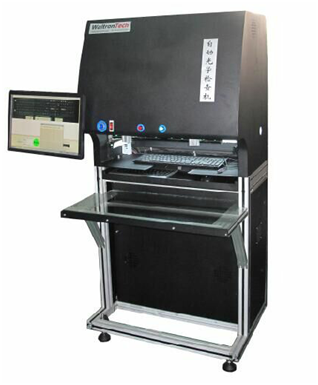

1、設備整體規劃
2、檢測原理

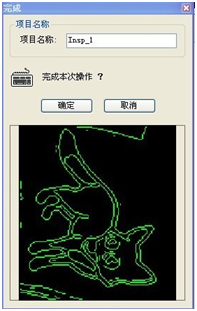

軟件通過樣品圖像特征，提取正確樣品輪廓為樣板，再將之與所需檢測產品進行比較，判斷出之間的差異。且具有MARK定位功能，能精確識別出各模板位置偏移，旋轉角度。
3、檢測能力介紹

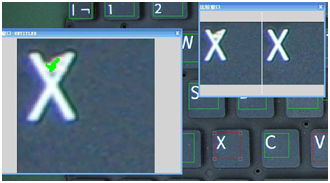

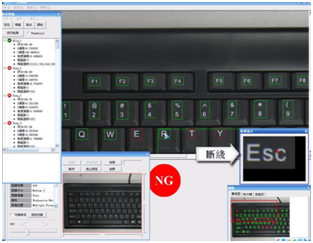

印刷斷線
印刷臟污
印刷薄油
印刷堆集
鍵帽底色用錯
印刷偏移

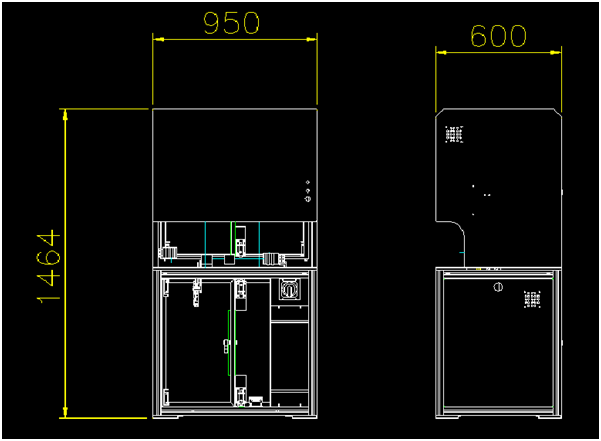

4、設備尺寸圖
預估尺寸范圍：
950*600*1500
單位：mm
長*寬*高
04軟件方案
本節展示了設備高精度軟件功能和工作流程
1、檢測樣品與NG特征
樣品拍攝原圖

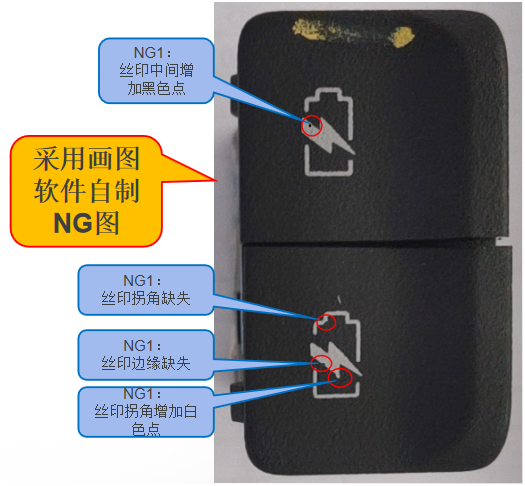

采用畫圖軟件自制NG圖

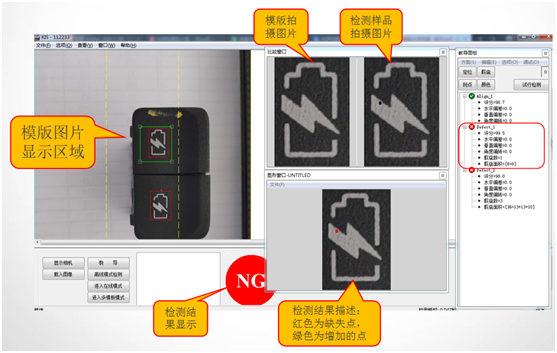

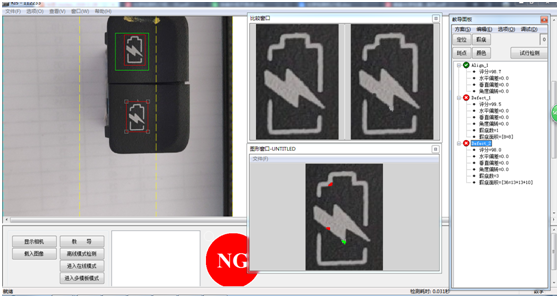

2、軟件檢測效果
05設備參數介紹
1、設備參數介紹
設備參數：
設備電源：220V 2.5A 60HZ
氣源： 5KG/CM2
預估效率： 設備檢測耗時 1.8 S/Pic ;
預付人工上下圓棒時間為4S，
（以上CT條件為設備檢測耗時，實際需要根據人工實際上下料時間作為標準，不可以此數據作為設備驗收條款）
合格率大于99%
設備每天故障時間≤20min
2、檢測精度與重點影響因素討論
設備視覺像素精度可為：0.01MM/像素，
軟件檢測精度：考慮人工放置與治具冗余量預留偏差導致的波動，保守估計+-0.025mm，
產品外觀粗糙不平，絲刷質量比較差，絲印邊緣呈現鋸齒狀不平整紋路，故邊緣檢測精度無法達到設備精度，否則將會有部分誤報出現
需要翻蓋的產品，檢測貴司自行制作治具，檢測蓋子之后人工翻蓋，并有治具自行卡住蓋子，（蓋子不能回彈蓋住要檢測的絲刷）。
設備可做2次比對模式，（蓋子上與內部分2次檢測），但是人工的上料，翻蓋模式與時間貴司自行考慮
