光纖插心尺寸自動測量高清視頻顯微鏡
項目總體需求分析
一、主要檢測內容：

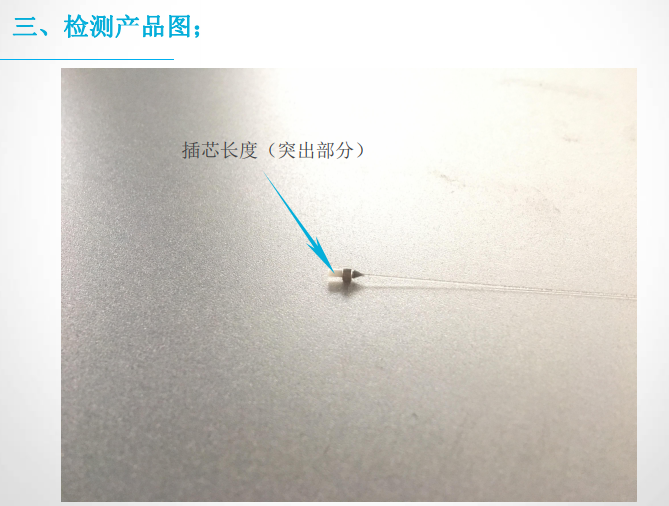

測量插芯端面到金屬面（突出）的長度；
二、要求：

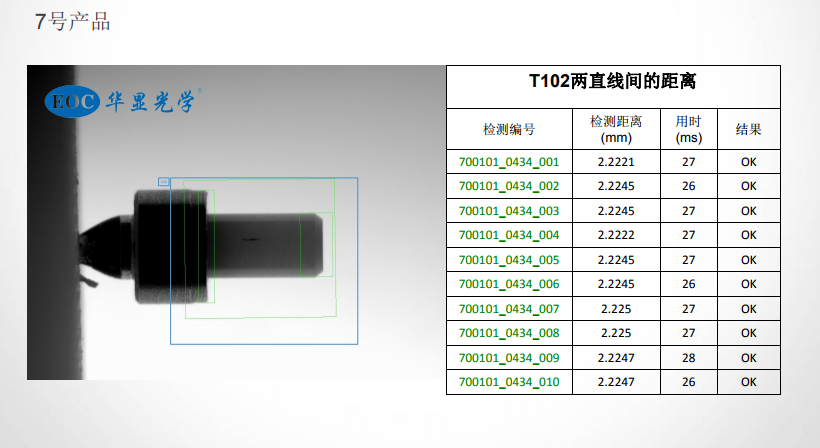

自動測量，自動判斷OK/NG l 精度要求：±0.005；
三、檢測分析
透射照明，需將整體輪廓識別出來； l 精度要求較高，采用500萬像素以上相機； l
金屬部分為錐形，無法水平放置；產品固定需要夾具定位，保證產品放置保持相對水 平，否則影響測量數據；

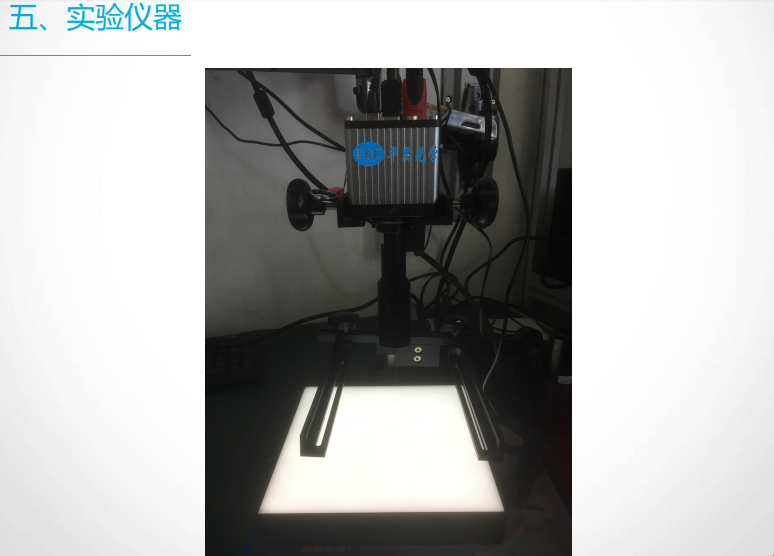

四、系統硬件分析
l 500萬高清黑白智能相機，嵌入式系統（無PC），可對接PLC信號； l 1X HR遠心鏡頭，
WD=110mm，景深≥1mm； l 透射光源；
