光纖陣列_保偏光纖檢測運用
網絡技術的普與之密切相關的光纖通訊行業必將獲得高速的發展.在光通訊器件中，由光纖陣列和光波導封裝而成的光波導分路器芯片得到了廣泛的使用1.光纖陣列與光波導封裝的關鍵技術在于實現光纖陣列與光波寧的低損耗耦合，光纖陣列纖芯檢測之間距離分布的均勻性對耦合有很大影響.
1個纖芯間距分布不均勻的光纖陣列幾乎不可能實現低功耗的耦合,光纖纖芯徑向間距和耦合效率之問的關系如圖1所示隨著徑向間距的增大，耦合效率呈指數形式下降，因此,研究光纖纖芯分布均勻性的檢測系統具有重要的實際意義，實際中對于間距分布均勻性誤差大于50Onto的光纖陣列是不能使用的

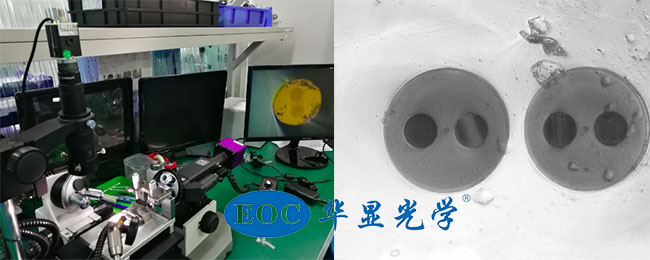

（HZ-500Z產線實拍圖)
光纖陣列(英文叫Fiber Array, FA)是利用V形槽（即V槽，V-Groove)把一條光纖、一束光纖或一條光纖帶安裝在陣列基片上。光纖陣列是除去光纖涂層的裸露光纖部分被置于該V形槽中，被加壓器部件所加壓并由粘合劑所粘合。在前端部，該光纖被精確定位，以連接到PLC上。不同光纖的接合部被安裝在陣列基片.

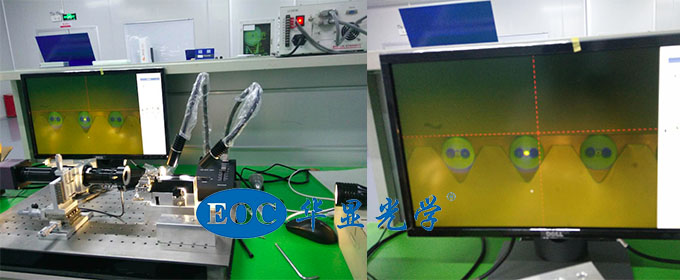

光纖陣列是指將多根光纖以某種方式排列在一起構成一個單獨的器件光纖陣列普遍采用將光纖放在v形槽內進行等間距排列,理論間距是127m.由于制造和裝配誤差導致光纖放在V形槽內排列不是嚴格等間距的，下面將檢測纖芯的實際間距,以確定光纖的分布是否均勻，深圳華顯光學高清視頻顯微鏡下進行檢測。
通過測量保偏光纖的損耗、拍長、模式耦合系數、偏振串音等參數來評價保偏光性能。然而這些參數描述的都是段長度的保偏光纖的整體性能， 或者說是平均性能對于這段光纖的某一段或者上述指標和性能的分布參數，則無法給出評價。而光纖的1振耦合現象為光纖分布參數的測量提供了一種手段，并且上述參數都與偏振耦合相關。特別是在一些高精度的光纖 干涉?zhèn)鞲信c測量系統中，偏振耦合隨外界環境(溫度、振動等)的變化，導致光纖性能下降，會常常表現為噪聲、漂移、以及信號衰落等，是影響系統整體性能的最重要因素
保偏光纖在拉制過程中，由于光纖內部產生的結構缺陷會造成保偏性能的下降，即當線偏振光沿光纖的一個特征軸傳輸時，部分光信號會耦合進入另一個與之垂直的特征軸，最終造成出射偏振光信號偏振消光比的下降。這種缺陷就是影響光纖內的雙折射效應. 保偏光纖中，雙折射效應越強，拍長越短，保持傳輸光偏振態越好。

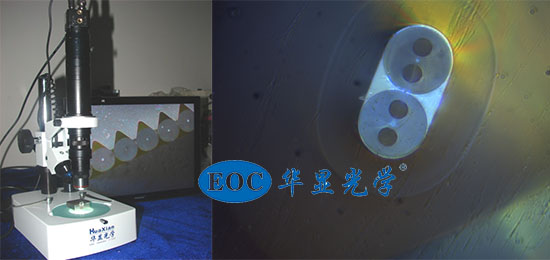

華顯光學E-6010系列高清視頻顯微鏡采用無窮遠光學系統，廣泛運用于半導體，光電制造，微電子，五金塑膠等領域。該系列配有高景深、高物距主鏡頭，VGA系列高清工業相機，連接LCD顯示器成像，令光學檢測更為簡單，更為清晰.E-6010高清視頻顯微鏡系列，從15X至1500X，滿足了對表面缺陷檢測，工藝分析等檢測方式在倍率選擇上更為靈活；采用百萬像素VGA系列工業相機，無需連接PC主機，即可獲得高清圖像實時觀察，并可選擇拍照存儲， 測量功能，極大的提高了操作人員的檢測速度以及檢測的準確性.
