薄膜對位光學檢測解決方案
檢測要求：
通過旋轉支撐結構，2個高清CCD同時在一個顯示器成像，觀察薄膜對位點放大觀察。
主要配置：
1.無窮遠光學系統，高景深定倍鏡頭
2.高清HDMI 200萬像素數碼成像系統，同屏顯示系統（可拍照保存）
3.高亮度可調節LED光源
調節支架平臺（非標)

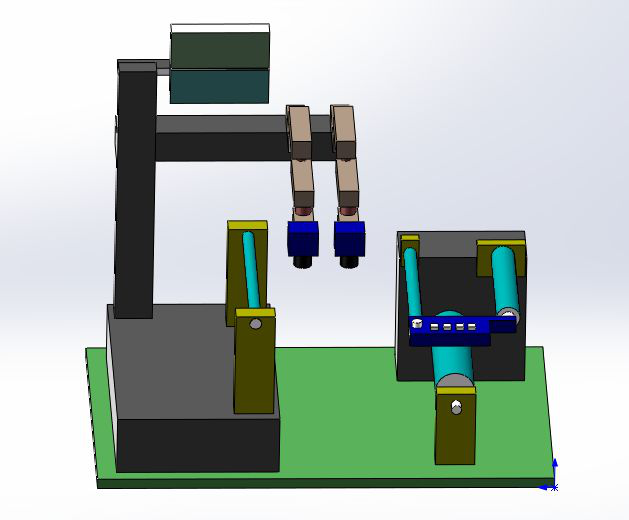

外形三維圖:
操作流程
如上圖所示：
支架采用三節橫臂結構，可以旋轉拉升，可伸縮以及改變距離；采用遠心光學鏡頭，對薄膜對位點進行實時成像。
雙相機系統，顯示畫面可上下，左右切換。單畫面生成基準線，可對薄膜位置進行預設標準線觀察。
顯示面圖示意圖
產品技術規格:
|
物鏡倍率 |
0.5X |
|
放大倍率 |
50X |
|
顯示器 |
21.5" |
|
工作距離 |
65mm |
|
像素 |
2 0 0 萬 像 素 |
|
分辨率(幀率) |
1 9 2 0 X 1 0 8 0 ( 6 0/fps) |
|
白平衡 |
一 鍵 式 / 手 動 |
|
輪廓增強 |
三級 調 節 |
|
抑制強光 |
三級 調 節 |
|
圖像色彩 |
彩色 / 黑白 可切換 |
|
圖像存儲 |
支持 |
|
光源系統 |
LED可調光源 |
|
支架底座 |
定制改裝 |
