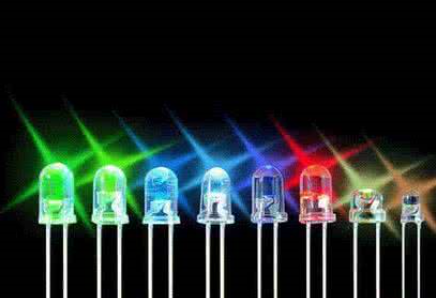

LED燈杯焊線檢測解決方案
檢測要求：
針對LED燈杯焊線檢測，滿足高景深，對金線焊點和焊線的情況的情況分析；通過拍照存儲，制作分析報告；

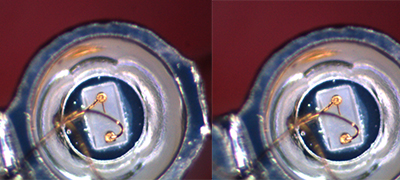

技術分析：

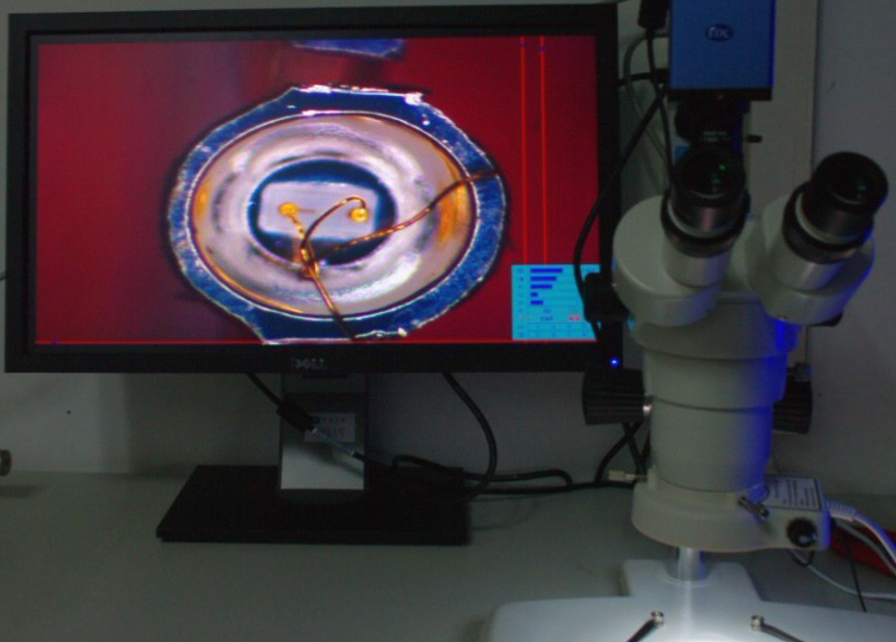

實驗操作圖示：
產品技術規格：
目鏡：
高眼點超廣角目鏡 10X/23 一對
鏡體：
高清晰度、高景深的立體圖像
變倍手輪雙側水平設置，變倍靈活舒適
雙目?jī)A斜 35°，SMZ-168-BL(60)為雙目?jī)A斜 45°
雙目視度可調，調整范圍：5°屈光度
瞳距調節范圍: 52mm~75mm，SMZ-168-BL(60)瞳距調 節范圍：52.5mm~75.5mm 變倍范圍: 0.75X~5X
工作距離: 113mm
防霉設計
升降機構
燕尾導軌與齒輪齒條組合構成調焦機構，保證調焦靈活舒適、 穩定可靠 調焦行程: 50mm
鏡體安裝尺寸: 76mm
底座
工作平臺寬大舒適
眼罩
方便觀察的護眼罩一對
數碼采集系統參數
圖像設備 130 萬像素 1/2.5 " CMOS
分辨率 1280X1024 有效像素
像素點尺寸 4.2μm x 4.2μm
幀率 30 幀/秒（全幀掃描）
信噪比 42.3dB
光亮要求 ≈3 Lux
數據接口 VGA 接口（與 LCD 顯示器直接連接顯示），可選配圖像存儲 采或數據測量 電源電流 DC 5V ± 5% ≈200 mA
功率 ≈1.0 W
