連接器接插件檢測解決方案_平面檢測儀
檢測要求：
連接器接插件雙PIN腳檢測，需要同時對工件兩面進行放大檢查，對PIN腳平行度檢測
是否在允許公差范圍內，在同一個顯示屏上進行雙面顯示。
檢測難度：
產線由于操作空間受限，儀器體積不能太大，所以采用電腦軟件檢測不可行；另外需要同時對雙面PIN腳同時檢測，
并且需要在同一個顯示器上進行檢測，對于鏡頭景深和光源照射方法要求較大，所以對于結構設計要求相對復雜；
解決方案：
雙PIN角平面度檢測儀采用高清VGA成像，應用于連接器接插件平面度檢測。畫像清晰，邊緣分明，便于以基準線調節。
畫面顯示上下各有四條線可以調節，線條為一個像素點，可以滿屏任意移動位置，改變顏色。
控制器采用人性化設計，采用紅外接收，一個遙控器可以輕松調整基準線。
視頻成像廣泛在顯微成像系統運用，在工藝檢測中，如接插件雙PIN腳，需要同時對工件兩面進行放大檢查，
同屏顯示檢測系統也就因此產生。兩個130萬高清VGA工業相機，通過集成，
可實現雙相機在LCD顯示器上同時顯示，單個工業相機可獨立操作菜單，
包括自動/手動白平衡，RGB三色設定，而且可以產生十字分劃線，每條線可以實現移動和顏色變換。
高像素的圖像傳輸，確保在放大檢測過程中，圖像不失真，對其工藝的檢測效率得到保障；
30幀/秒的掃描速度，實時圖像顯示，操作員的檢測速度能夠很大程度得到提高。

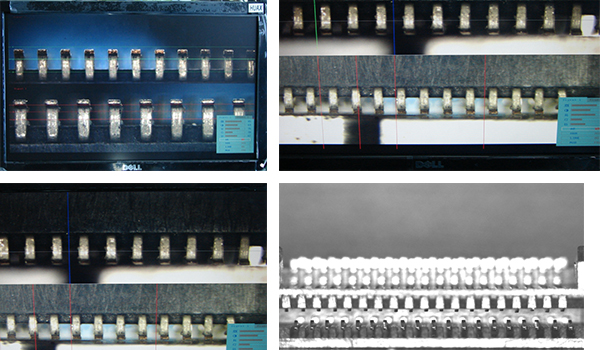

案例效果圖示：
產品技術規格:
*放大倍數： 0.7X-4.5X(可根據用戶要求定制)
*物距：90mm（可選擇）
*照明光源：可調LED光源
*配置三軸移動臺，調節精度可達到0.1mm（選配0.01mm或0.001mm）
*可實現上下/左右分屏
*130萬有效像素，1280X1024分辨率
*30幀/秒
*基準線為一個像素點，可切換，隱藏，變換顏色功能，可設置多條基準線。
*自動曝光調節
*RGB三色可自由調節
*自動白平衡設置
*一個顯示器可同時顯示兩個相機的不同畫面；
*在顯示器上可進行上下或左右分屏顯示；
*每個相機有8 條可移動線；
*相機體積小巧；
*菜單顯示功能，調節簡單明了；
* 8:8:8 RGB；全彩色顯示輸出,恒定每秒30 幀；
*系統機臺外觀體積小，易安裝；
