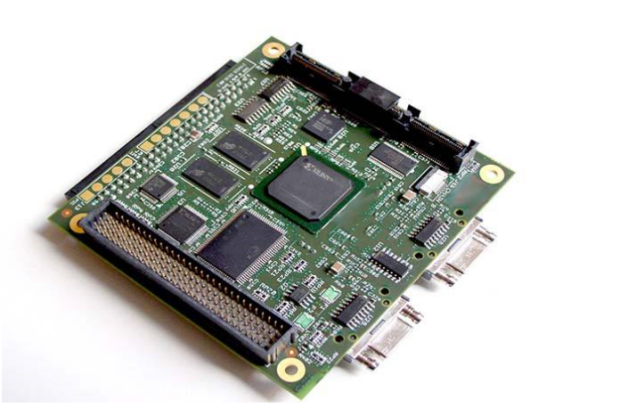

檢測要求：
SMT焊接情況研判、元器件表明貼裝工藝分析、虛焊檢測；
難度分析：
采用目視顯微鏡，放大鏡方式進行觀察檢測。操作人員存在視力疲勞以及品質分析無法形成圖片格式。若通過傳統視頻顯微鏡，只能通過平面觀察，由于景深較小，部分角度無法清楚的觀察到，容易導致漏檢等情況的發生；
解決方案：通過3D光學顯微鏡，三維旋轉鏡頭，輔以CCD攝像機觀看大動態即時三維圖像，具有大視場、大景深、高清晰度的特點，無需工件傾斜可以清晰的對每個IC原件的焊腳進行判斷分析，特別對于虛焊觀察有著明顯的幫助，鏡頭旋轉速度、方向、光源可以自行調節。
ES三維檢測高清顯微鏡，采用高級光學系統，具有低畸變、高分辨率、大景深，視場寬大且平坦、齊焦性好等特點，設計新穎，操作簡便。

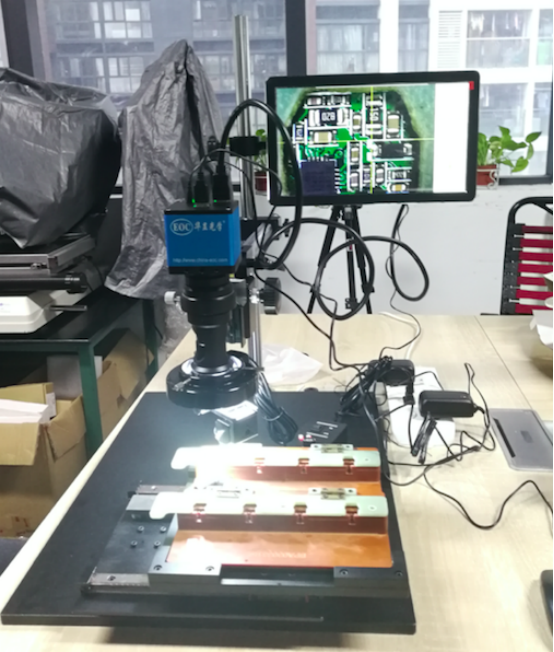

實物產品圖：（移動平臺選裝）
案例效果圖示：

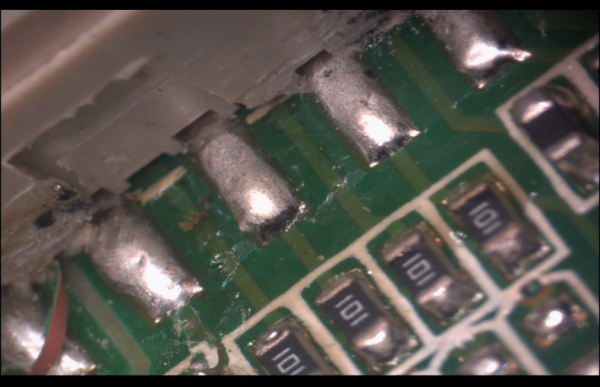

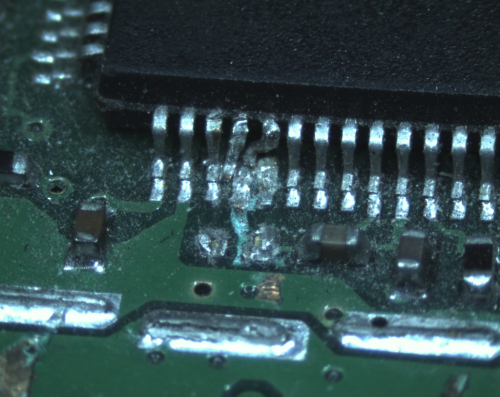

二維成像觀察放大下，虛焊的狀況表現。

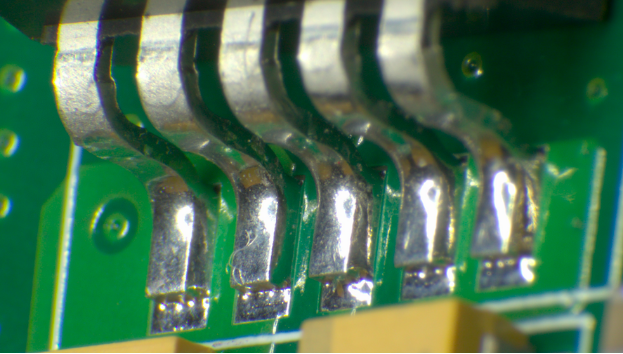

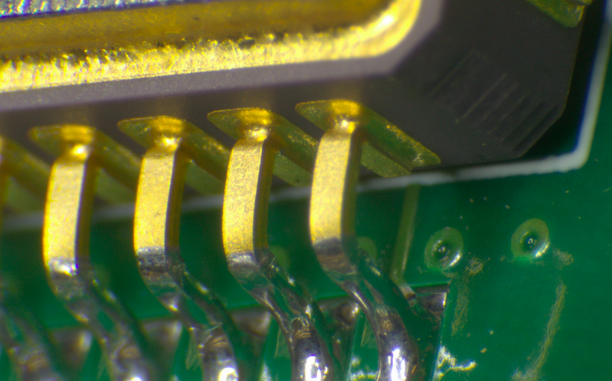

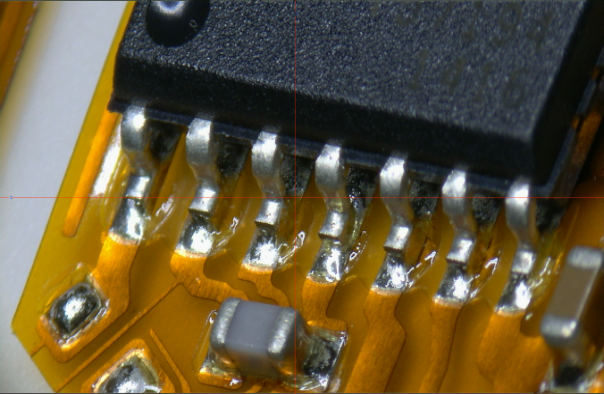

三維光學顯微鏡觀察放大下，虛焊狀況一目了然
產品技術規格
視場范圍寬大
低畸變、高分辨率
高景深（≥6mm）
高清500萬HDMI信號輸入，實時觀察可達1920*1080P
EOC光學系統
通過測量系統的手動調焦穩定裝置，標注有倍數刻度，預先設置了0.3X, 0.5X,1X, 1.5X, 2.2X。
可提供相匹配物鏡的不同倍數、視場和景深
|
主機變倍范圍 |
|
15X-180X |
|
變焦比 |
|
1:7 |
|
成像分辨率 |
|
高清500萬像素，HDMI輸出方式 |
|
成像方式 |
|
二維/三維切換 |
|
視場范圍 |
|
3.5mm-25mm |
|
工作距離 |
|
45.66mm~99mm，標準工作距離為95mm |
|
光學物鏡 |
|
0.5X |
ES系列高清顯微鏡系統，是華顯光學公司專利產品；結合SMT實際生產運用，集成塊引腳虛焊，錫珠殘留，空焊現象進行實時360度旋轉觀察放大；極大的提高了產品檢測效率和準確性。
產品結合用戶實際場景，可定制移動平臺或支架結構。目前廣泛運用于：
1:貼片產線（如下圖）
結合產線導軌尺寸進行定制。
2:離線桌面型
離線標準式工作臺面。用于小尺寸產品實時檢測。
3帶移動工作臺面（ESD防靜電）
|
對比項 |
ES三維顯微鏡 |
普通顯微鏡 |
|
對比項 |
三維顯微鏡 |
普通顯微鏡 |
|
成像 |
二維/三維同時成像 |
二維成像 |
|
清晰度 |
高清500萬像素 |
標清200萬像素 |
|
放大倍數 |
15-180 |
30-90 |
|
工作距離 |
90 |
90 |
|
觀察方式 |
可隨意切換二維三維系統，360度側面成像觀察 |
平面成像 |
|
倍數調節 |
高倍到低倍齊焦 |
不同倍數需要調節調焦手輪 |
|
光源 |
四驅光源，結合焊錫反光表面特征，進行不同角度照射 |
環形光源，無角度 |
|
集成引腳觀察效果對比 |
|
|
|
清晰度 |
畫面無失真，實時成像 |
延時成像，畫面顏色偏色 |
|
顯示器 |
21.5寸高清LCD成像，IPS高亮 |
19寸顯示器 |
|
操作強度 |
成像清晰，員工視力疲勞降低 |
常規顯示器成像會比較困乏 |
