                   SMT虛焊檢測解決方案

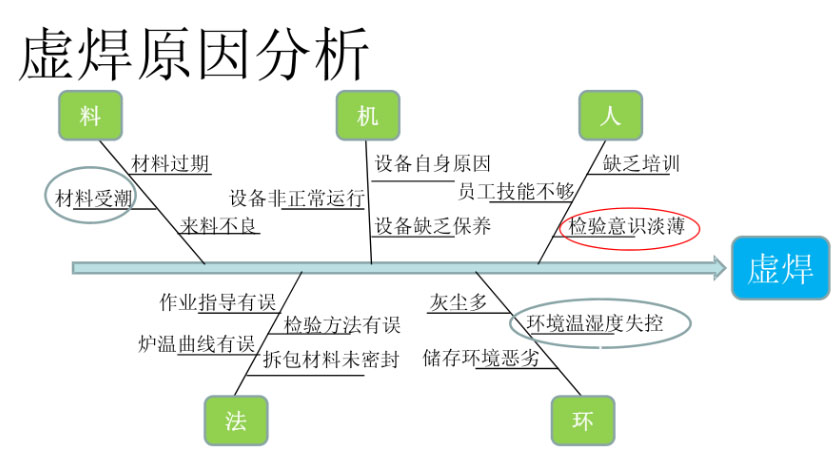

虛焊的原因及解決


     1、焊盤設計有缺陷。焊盤上不應存在通孔, 通孔會使焊錫流失造成焊料不足;焊盤間距、面積也需要標準匹配,否則應盡早更正設計.


     2、PCB板有氧化現象,即焊盤發烏不亮。如有氧化現象,可用橡皮擦去氧化層,使其亮光重現。PCB板受潮,如懷疑可放在干燥箱內烘干。PCB板有油漬、汗?jié)n等污染,此時要用無水乙醇清洗干凈。


     3印過焊膏的 PCB,焊膏被刮 .蹭,使相關焊盤 上的焊膏量減少,使焊料不足 應及時補足。補的方法可用點膠機或用竹簽挑少許補足4、SMD (表面貼裝元器件)質量不好、過期、氧化、變形,造成虛焊。這是較多見的原因。


     (1) 氧化的元件發烏不亮。氧化物的熔點升高, 此時用三百多度度的電鉻鐵加上松香型的助焊劑能焊接,但用二百多度的SMT回流焊再加上使用腐蝕性較弱的免清洗焊膏就難以熔化”故氧化的SMD就不宜用再流焊爐焊接。買元件時一定要看清是否有氧化的情況.且買回來后要及時使用。同理,氧化的焊膏也不能使用”


     (2) 多條腿的表面貼裝元件,其腿細小,在外力的作用下極易變形,一旦變形,


     肯定會發生虛焊或缺焊的現象,所以貼前焊后要認真檢查及時修復。



檢測要求:
SMT焊接情況研判、元器件表明貼裝工藝分析、虛焊檢測;
難度分析:
采用目視顯微鏡,放大鏡方式進行觀察檢測。操作人員存在視力疲勞以及品質分析無法形成圖片格式。若通過傳統視頻顯微鏡,只能通過平面觀察,由于景深較小,部分角度無法清楚的觀察到,容易導致漏檢等情況的發生;


現場實驗操作圖:

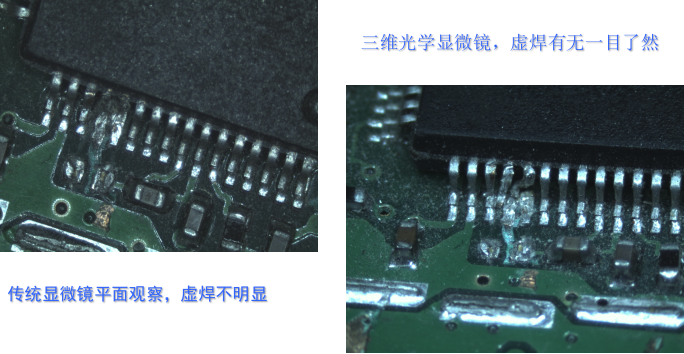

實拍案例效果圖:





產品技術規格

視場范圍寬大

低畸變、高分辨率

高景深(≥6mm

高清200HDMI信號輸入,實時觀察可達1920*1080P

HZ7010變焦顯微鏡體可廣泛應用于機械、半導體、微電子以及焊點檢測工業。

變焦透鏡分辨率高、圖像清晰。

通過測量系統的手動調焦穩定裝置,標注有倍數刻度,預先設置了0.3X, 0.5X,1X, 1.5X, 2.2X

可提供相匹配物鏡的不同倍數、視場和景深

主機變倍范圍

0.3X~2.2X

變焦比

1:7

成像分辨率

高清200萬像素,HDMI輸出方式

放大倍數

7X~300X

視場范圍

3.5mm-25mm

工作距離

45.66mm~99mm,標準工作距離為95mm

光學物鏡

0.5X,1X 2.0X(不支持2D/3D 旋轉物鏡附件)
