接線端子可以分為：UK接線端子、歐式接線端子系列、插拔式接線端子系列、變壓器接線端子、建筑物布線端子、柵欄式接線端子系列、彈簧式接線端子系列、軌道式接線端子系列、穿墻式接線端子系列，光電耦合型接線端子系列接線端子的塑料絕緣材料和導電部件直接關系到端子的質量，它們分別決定了端子的絕緣性能和導電性能。任何一個接線端子失效都將導致整個系統工程的失敗。這方面已經不用多說，警示案例很多，作為精密化操作的配件產品，運動控制接線端子的質量時刻受到客戶的關注，如何有效的檢查.
深圳華顯光提供連接器及接線端子檢測解決方案
SMARTGO智能視覺檢測系統具有端子檢測的獨特工具?？梢詸z測多種接線端子一致性、端子缺失檢測、端子歪斜檢測、端子下陷檢測、端子位置偏移、端子安裝錯誤、端子距離測量等功能。
接線端子有很多種，一般都要求排列整齊、接觸點很小、有外凸的、有內陷的等等，而且大小種類各不相同，檢測要求也多種多樣復雜程度相對來說比較高。
不管是那種端子，我們需要尋找合適的光源，能夠清楚的照出端子的輪廓和樣式，要求輪廓對比清晰，亮度均勻。一般情況下選用黑白相機比較理想。

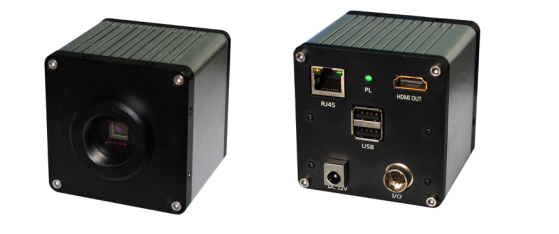

本文中使用深圳華顯光學SMARTGO-570M智能相機，該相機是全局快門黑白相機，分辨率1600*1200。

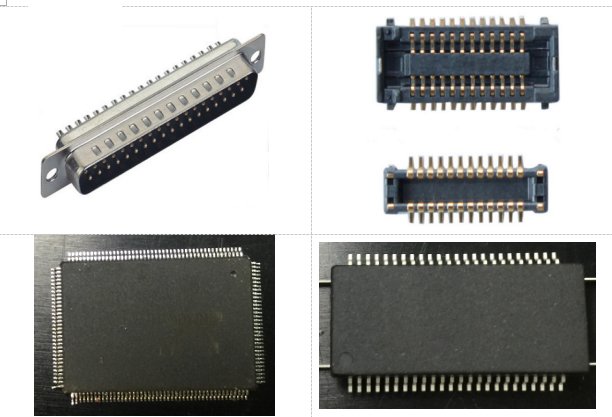

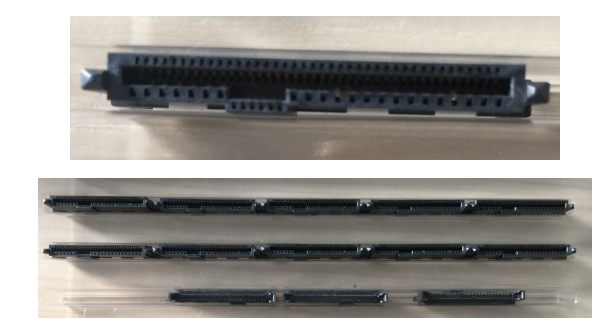

本案例中所用端子如下：

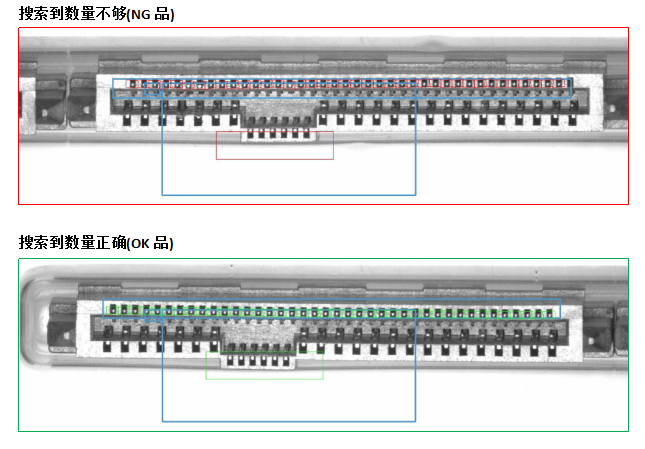

設定檢測范圍，在設定的范圍內搜索要檢測的端子樣式，對比搜索到的數量，如果少于設定值，則說明端子缺失。要搜索端子的樣式可以設定相似比例，顯示比例越高，搜索的越精準。
二、端子平整度檢測

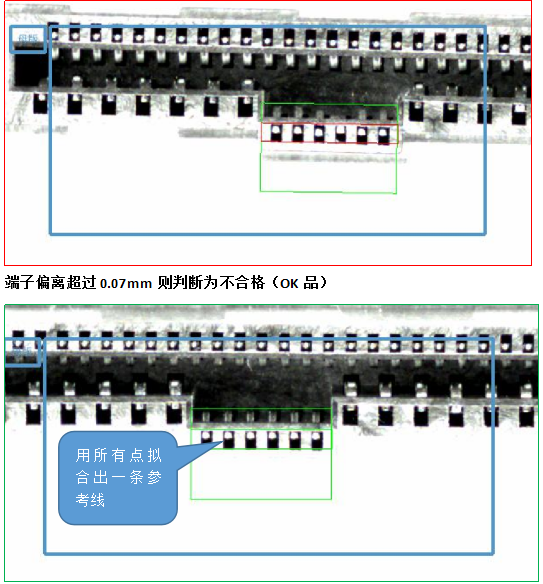

一般情況下接線端子為整體排列，有的排列成一條直線，如果其中一個或多個偏離直線（可以是端子本身基準線，也可以是設定的基準線），則系統會計算每個端子到基準直線的距離。當某個端子超過設定的距離范圍時，系統會報NG。畫面上能夠看到那個端子有問題。
端子偏離超過0.07mm則判斷為不合格（NG品）
三、端子偏移檢測

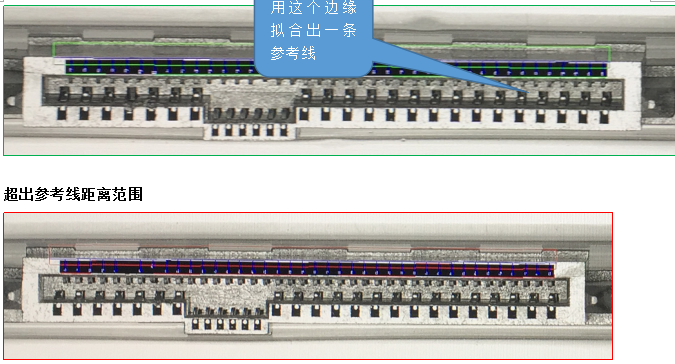

端子排列成一條直線，其中一個或多個，偏離端子直線，或偏離某一參考直線，系統會計算該端子偏離位置大小，如果超過設定距離，則系統報警。下面的例子是計算端子到邊緣直線的距離，超過設定的最小距離和最大距離時，認為端子偏離。

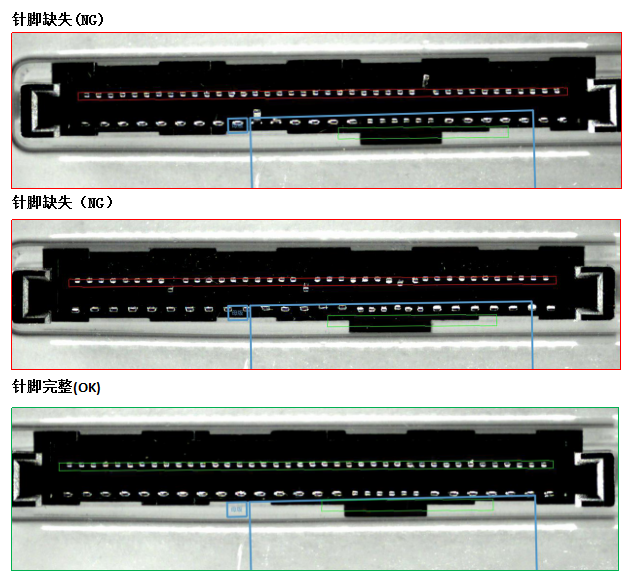

采用低角度光源，照亮每個插針的針腳，采用塊計數的方式，可以找到每個針，如果些位置針缺失，則數量會少。采用此方法可以檢測連接器針腳完整情況。
針腳缺失(NG)
五、插針歪斜檢測

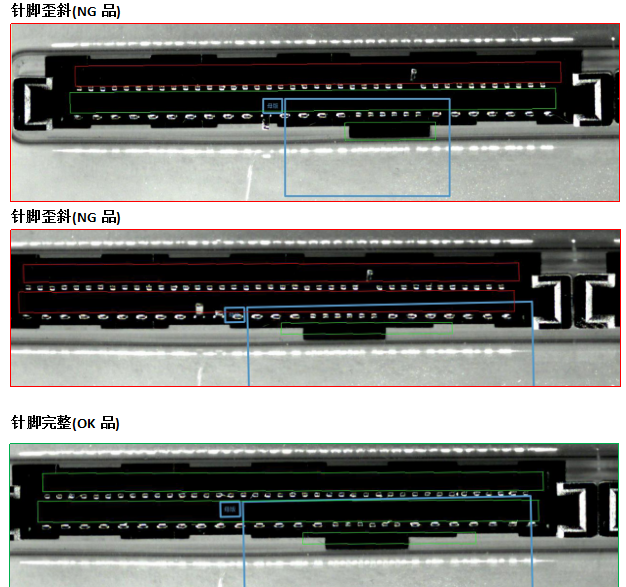

檢測針腳偏離，通過尋找針腳兩邊空白區域是否有插針，來判斷針腳是否有歪斜的。
針腳歪斜(NG品)

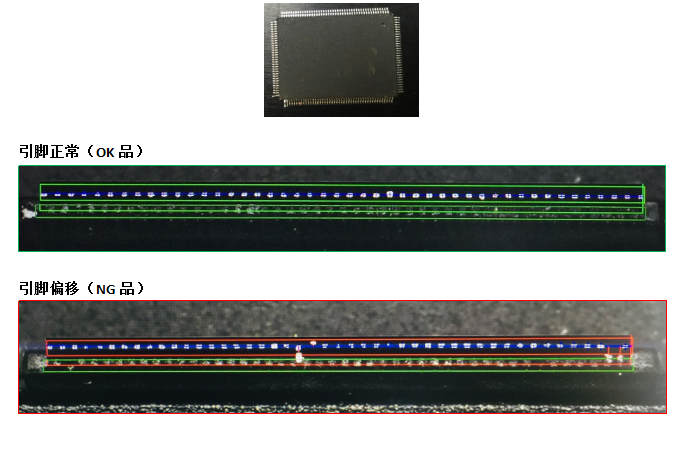

IC芯片引腳很細很密，用肉眼很難分辨出位置偏差。需要使用條形光源清晰照出引腳，尋找引腳的輪廓，根據所有點的位置擬合出一條直線，然后再計算每個引腳與直線的垂直距離，超出一定的設定范圍，認為這個引腳偏斜。下圖是檢測芯片引腳偏斜和確實的圖片。
七、系統能夠檢測端子
