PCBA外觀檢測_焊接異常檢測

           由于目前SMT技術的不斷成熟，PCBA組裝加工過程中的組件變得越來越小，使PCBA具有更強大的功能。同時，也為測試和檢驗帶來了巨大得挑戰。測試是確保將高質量PCBA產品交付給客戶至關重要的步驟，檢驗和測試可以減輕加工風險。以下就是PCBA焊接異常檢測基本要求點.


高清視頻顯微鏡

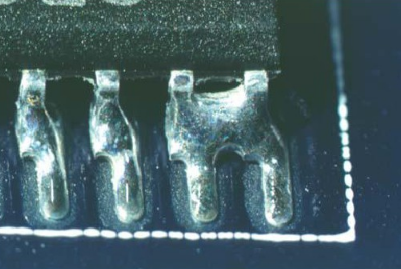

焊接異常-暴露金屬基材


    可接受-1，2，3級.金屬基材暴露于:-導體的垂直面 。
-元器件引線或?qū)Ь€的剪切端。

-覆蓋連接盤的有機可焊性保護膜
 不要求焊料填充的區域露出表面涂層

不要求焊料填充
制程警示-2，3級
.元器件引線、導體或連接盤表面由于刻痕、


劃傷或其它情況導致的金屬基材暴露

未超出印制導體最小寬度的減少大于20%。
焊盤的長度或?qū)挾鹊臏p少大于20%。

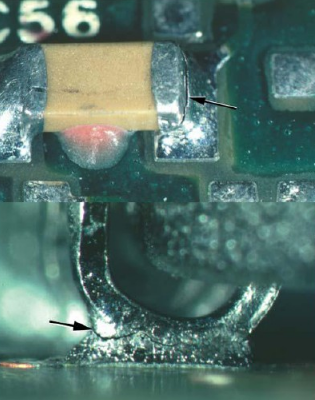

焊接異常檢測-針孔、吹空

可接受- 1級

制程警示-2，3級
有吹孔、針孔、空洞等.只要焊接連接滿足所有其他要求。
缺陷- 1，2，3級
.針孔、吹孔、空洞等使焊接連接降低至最低要求以下(未圖示)。

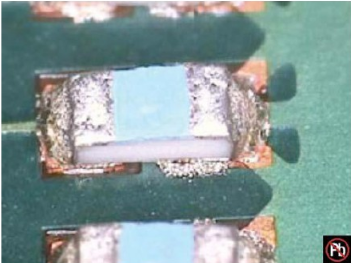

焊接異常檢測-錫膏再流（冷汗）


缺陷- 1，2，3級

錫膏再流冷汗

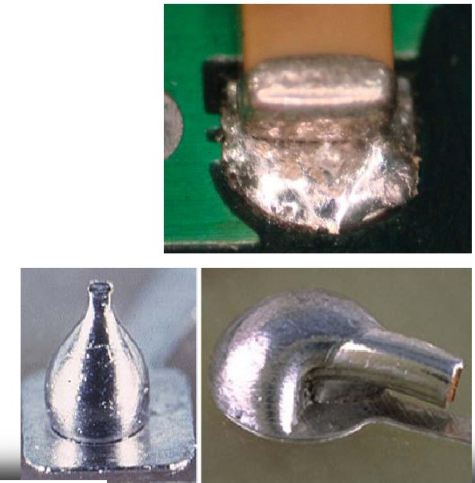

焊接異常檢測-不潤濕

缺陷-1.2，3級
.焊料沒有潤濕要求焊接的焊盤或端子。
。焊料覆蓋率未滿足具體類型端子的要求


焊接異常檢測-退潤濕
缺陷-1，2，3級
。退潤濕現象導致焊接連接不滿足表面貼裝或通孔插裝的焊料填充要求。

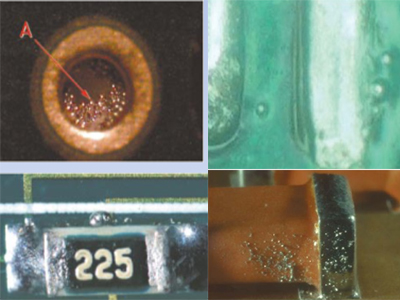

焊接異常檢測-焊料過量-錫球/錫濺
可接受-1，2，3級
。錫球被裹挾、包封或連接(例如裹挾在免洗殘留物內


.包封在敷形涂敷層下，焊接于金屬表面.埋入阻焊膜或元器件下)。
.錫球不違反最小電氣間隙。
缺陷-1，2.3級
。錫球未被裹挾、包封、連接或正常工作環境會引起錫球移動。

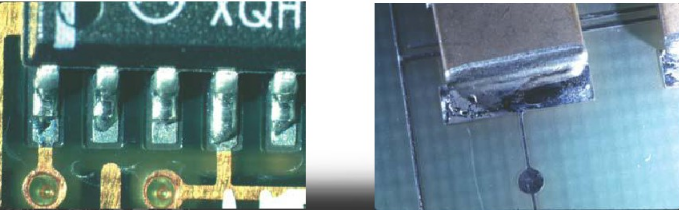

焊接異常檢測-焊料過量-橋連
缺陷-1.2.3級
.橫跨在不應該相連的導體上的焊接連接。
.焊料跨接到毗鄰的非公共導體或元器件上，

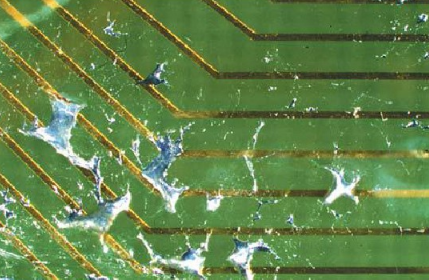

焊接異常-焊料過量-錫網、潑錫
缺陷-1，2，3級
錫網。
潑錫未被連接、裹挾、包封。
金屬元器件表面的潑錫影響外形、裝配或功能


如損傷氣密性元器件的密封罩。
.違反最小電氣間隙
注:裹挾/包封/連接意指產品的正常工作環境不會引起焊料移動。



焊接異常檢測-焊料受擾
可接受-1，2，3級
無鉛和錫鉛焊接連接呈現:-冷卻紋-_次再流
缺陷-1，2，3級
焊點冷卻期間因移動而形成的特征為表面不平坦的受擾焊點。



焊接異常-焊料破裂

缺陷-1，2，3級

焊料破裂或有裂紋

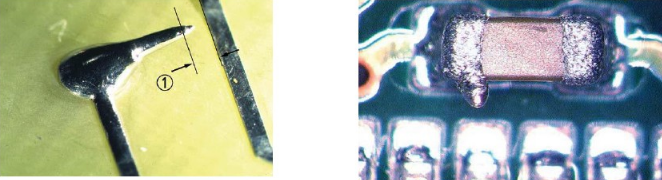

焊接異常檢測-錫尖

缺陷-1，2，3級
錫尖，違反組件最大高度要求或引線伸出要求。
錫尖。違反最小電氣間隙。
