FPC外觀光學檢測解決方案

           FPC外觀光學檢測 根據柔性電路板的材質的特性及廣泛應用的領域，為了更有效節省體積和達到一定的精確度，使三度空間的特性和薄的厚度更好的應用到數碼產品、手機和筆記本電腦中。柔性電路板(FPC)檢測使用的儀器為光學影像測量?jī)x。深圳華顯光學提供FPC外觀光學檢測解決方案！


檢測要求：
通過高清CCD圖像成像對位，自動位移，人工檢測方式。

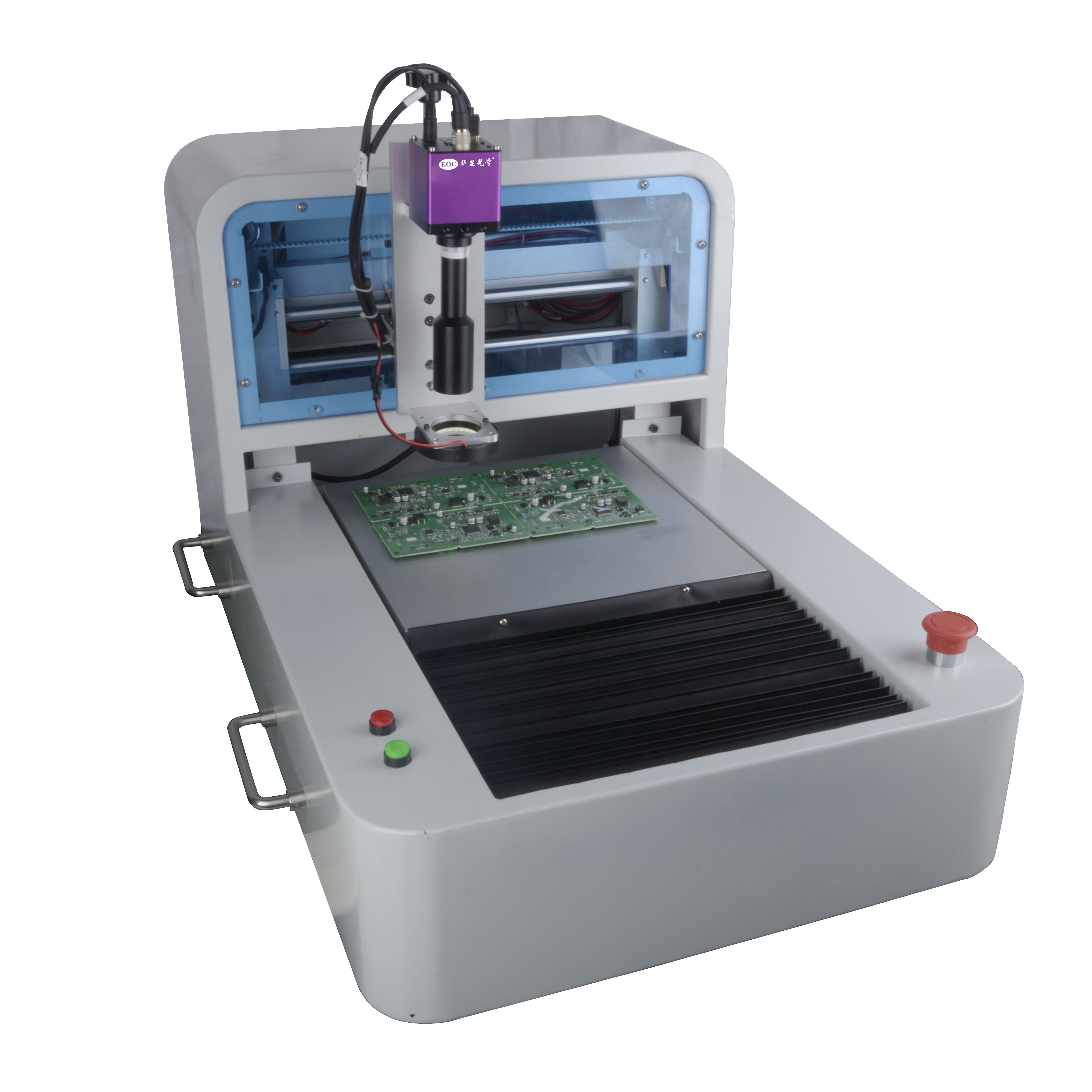

主要配置：
1.無窮遠光學系統
2.高清HDMI 200萬像素?cái)?shù)碼成像系統
3.高亮度漫反射LED光源
4.可編程自動位移平臺，具備觸發拍照功能

采用X/Y軸組合移動方式；機臺具備可編程記錄移動軌跡；可任意設置移動方式。滿足移動范圍：310mmX310mm。移動速度可設置，安裝急停開關，復位，確認按鍵，NG按鍵（自動拍照記錄當前圖片）針對FPC外觀光學檢測自動位移

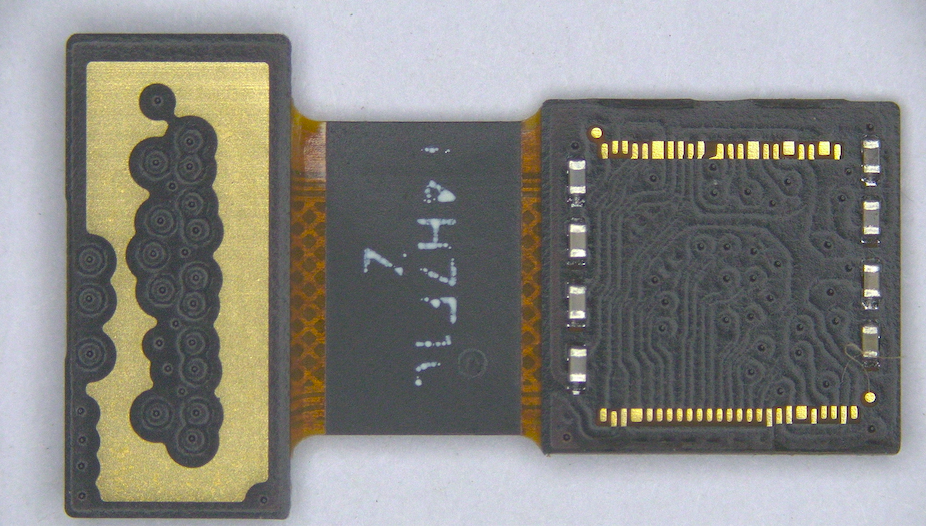

檢測圖：

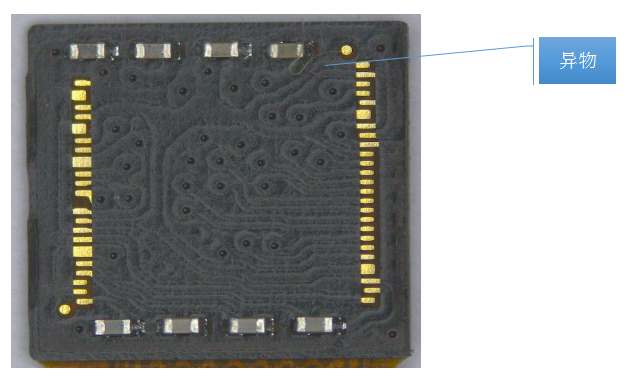

檢測要求：FPC表面鍍金區域內是否出現：劃痕，凸點，白點，異物，印刷字體缺陷等不良情況。


操作流程
                                                   FPC外觀光學檢測 將產品（料盤）放置在移動平臺，通過CCD成像，開始設置第一次移動軌跡。


軟件編程－起點－移動（記錄）－編程完成－存檔
完成編程后直接調用保存文檔，進行實時移動觀察。移動速度可設置快慢。
檢測開始——操作人員按鍵操作——移動到下一步觀察區域——直至檢測完成。
操作人員檢測時間預計1-2/ s。發現不良，按NG鍵直接默認保存圖片。
深圳華顯光學_自動位移
