顯微鏡_TFT模組鏡檢解決方案

 平面顯示器 / 玻璃     |      2021-06-11

顯微鏡_TFT模組鏡檢解決方案_華顯光學

顯微鏡_TFT模組鏡檢解決方秦


檢測要求：

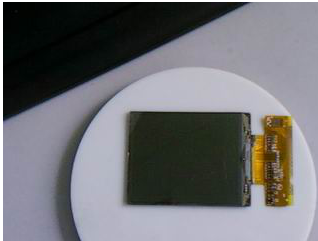

TFT鏡檢，對ITO線路、以及產品表面臟污、異物進行檢測，通過顯示器放大觀察，員工在鏡下進行操作清潔等;
技術分析:
解決方案︰

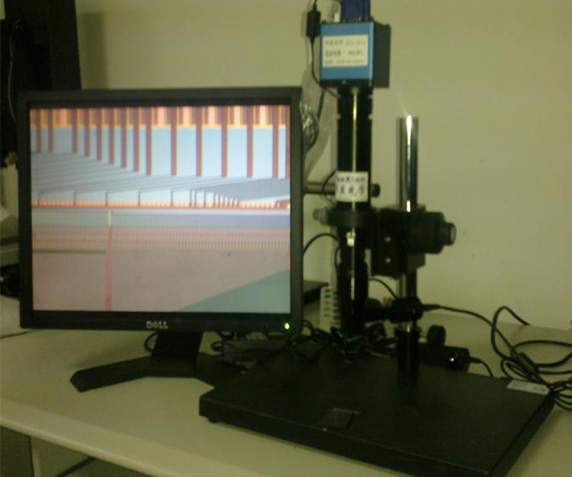

將傳統單筒顯微鏡解決方案改變照明方式，通過同軸照明的方式達到金相的同軸照明的效果，對ITO線路進行觀察，單筒顯微鏡具有高工作距離的條件，滿足操作人員在鏡下進行操作;
檢測TO線路，常規需要使用金相顯微鏡的落射照明系統進行觀察;但是由于需要同時對玻璃表面的臟污等進行清潔，需要操作人員在鏡下進行操作;金相顯微特解決方案。

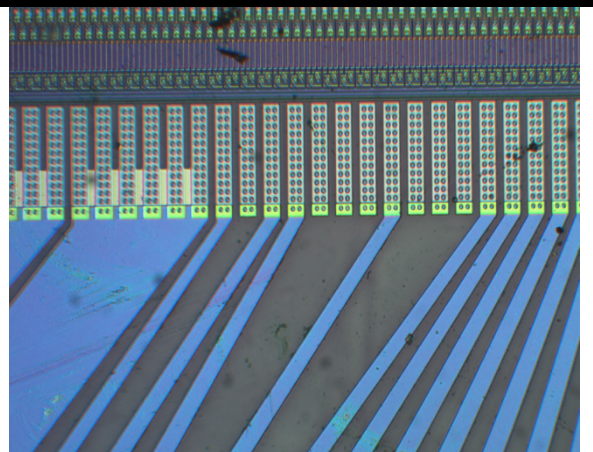

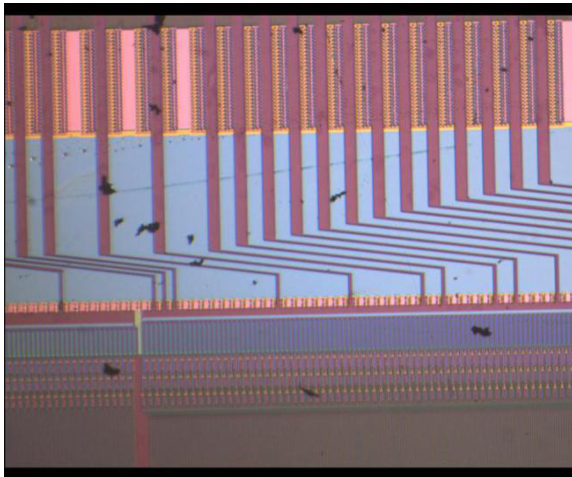

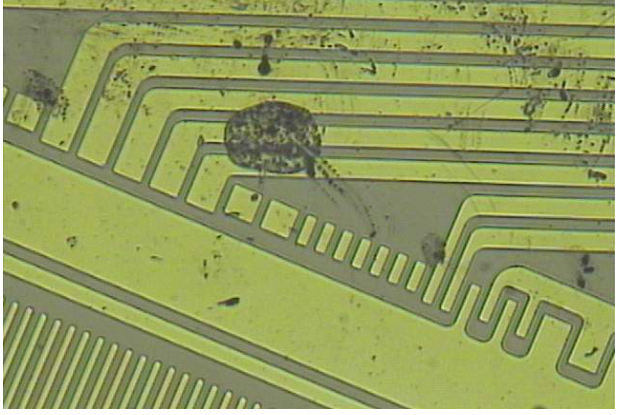

檢測的案例效果圖：

▲產品技術規格
1、0.7x-4.5 X連續變倍(變倍定位可選)光學變倍比：1：6.6
2、標準工作距離10mm—-60mm3.5×物鏡
▲顯微鏡解決方案
1、1×CCD目鏡
2、主機配合尺寸d 39 mm主機長度200 mm
3、工作距離60mm ( 1×物鏡)
4、總放大倍數：40.8X-10200 X(連續可調)▲選配物鏡(1x/5X/10X/20X/40x))
▲同軸照明系統
