TP 薄膜檢測解決方案

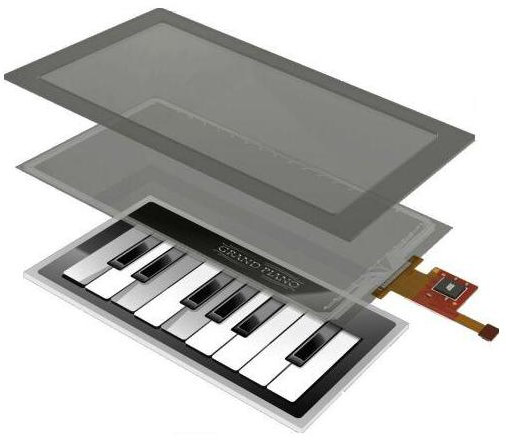

針對 TP 薄膜上的線路進行在線檢測，最大范圍 500*600mm，檢測儀器需安裝在自動產線上進行實時人工對產品的質量檢測，要求一次性對范圍內的線路進行檢測，或盡量實現最大的檢測范圍。
一次性對 500*600mm 最大視野范圍進行觀察，較難實現，通過硬件選擇勉強能夠?qū)崿F(xiàn)視野， 但是效果無法保證，首選對鏡頭畸變性和光源照射面積要求非常高，畸變和照射不均勻?qū)τ诔上裥Ч泻艽蟮挠绊?；所以我們建議將 500*600mm 視野分為多次移動檢測，在保證效果的前提下進行最大視野的選擇；

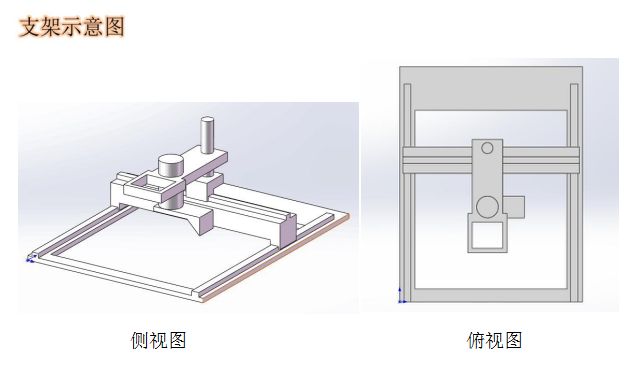

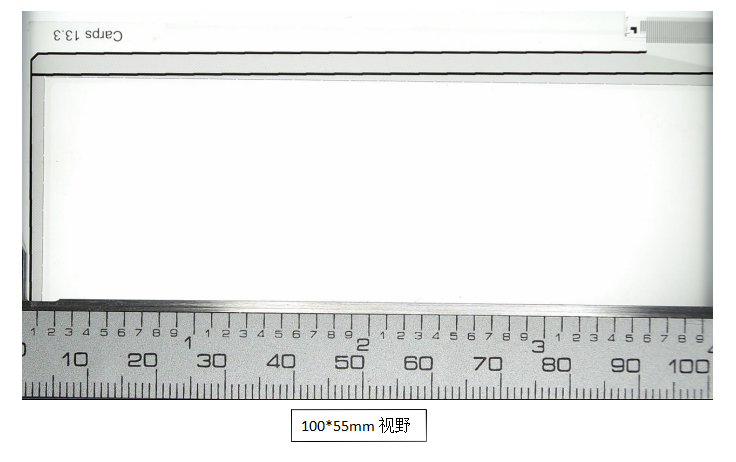

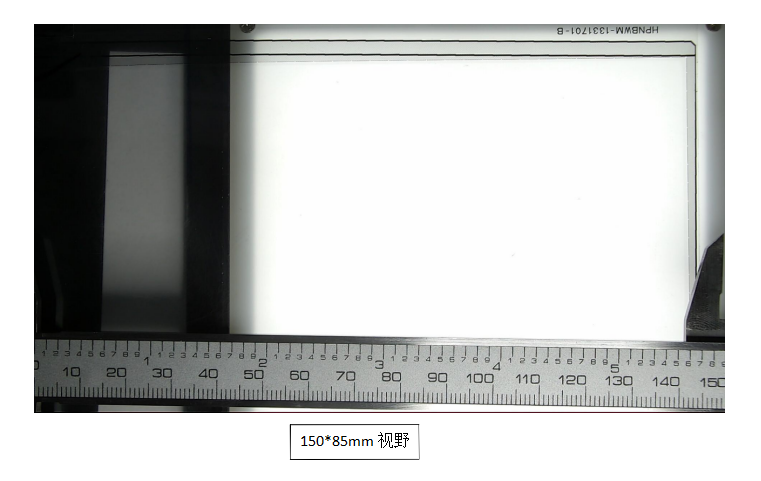

將 500*600mm 范圍分為 4~8 次分區進行檢測，通過定制滑軌支架，由人工手動移動支架（可做成自動移動） 對區域內的產品進行檢測判定， 采用自動對焦顯微鏡系統， 首先視野從最大350mm~15mm 可由用戶自行調節（建議每次觀察范圍 150mm*85mm 以內最佳）具有更好的針對性； 同時具備自動對焦功能，用戶在移動過程中無需擔心過程中其他因素導致的齊焦問題，提高操作人員的檢測效率；因?yàn)榭蛻艟€上已有底光，光源配置方面采用四面光源輔助照明，防止原有光源的亮度不夠或增加的其他光源導致的照射不均勻問題。
深圳華顯光學超景深三維檢測視頻顯微鏡，采用高級光學系統，具有低畸變、高分辨率、大景深、視場寬大且平坦、齊焦性好等特點，設計新穎，操作簡便。可手動切換2D/3D觀察角度，采用3D鏡頭觀測立體元件和深孔，切換時清晰度保持不變、中心位置一致。提供360°旋轉觀察，觀察工作距離達95mm，此為目前業界最高水平。具有多種數字和模擬視頻系統可滿足各種用戶的需求。超景深三維檢測視頻顯微鏡可廣泛用于微電子、精密電子、SMT焊點檢測、精密五金、刑偵鑒定、生命科學、植物形態學等領域。
