導電粒子檢測解決方案
TFT-LCD壓痕導電粒子檢測
一、作業背景

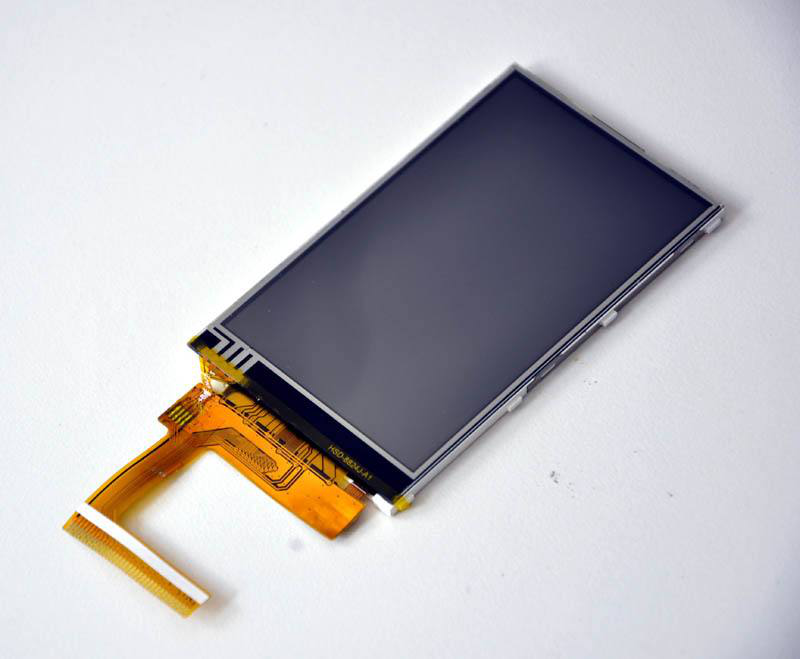

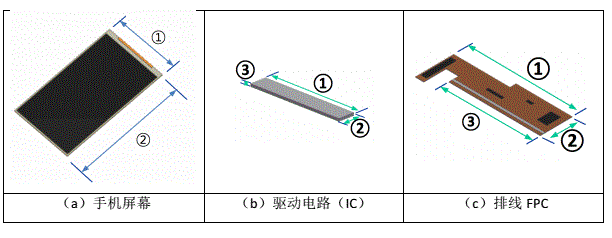

我們使用的手機大部分都是TFT-LCD屏幕。在T-LCD屏的生產過程有一系列的工藝流程下圖是切割好的F-CD屏幕，尚未連接外部電路: (b) 是驅動電路IC: (c) 是排線FPC.外部電路連接方法是通過將屏幕與電路對準，然后加壓、加熱將驅動電路和排線上的引腳壓制到玻璃上。

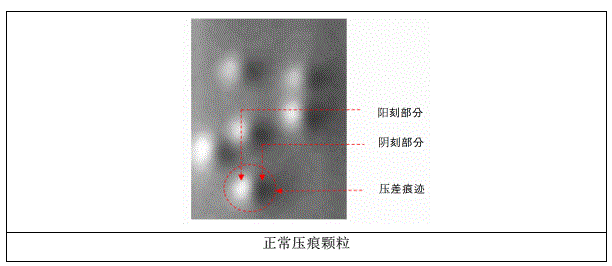

在電路壓制過程中會產生凸起的導電球壓痕顆粒(如下圖所示)路連接性越好。
在生產過程中，由于工藝控制存在誤差，往往會導電粒F不夠明顯，進而產生不良產品。

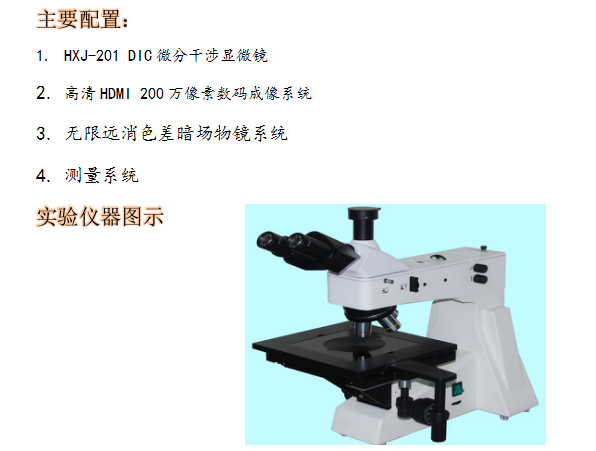

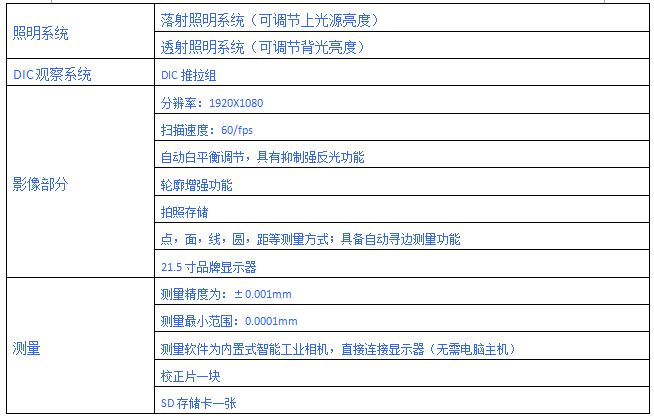

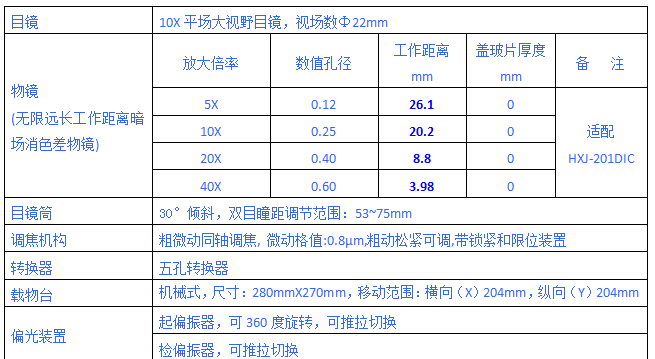

導電粒子壓榨痕跡的樣子和大小是按照壓榨程度變更，用壓痕一般顯微鏡可以看陽刻和陰刻的差異可以測定壓差程度。正常被壓榨的導電粒子痕跡是會明顯看出陽刻和陰刻，但是比較經緯或者過分壓榨的導電粒子痕跡是不會明顯看出陽刻和陰刻。DIC微分干涉顯微鏡高清HDMI 200萬像素數碼成像系統，可以高倍檢測TFT觸摸屏ITO上導電粒子壓合及數量。
檢測要求：
對TFT觸摸屏ITO上導電粒子壓合及數量進行檢測。
檢測難度：
壓痕過淺、高倍檢測不夠清晰

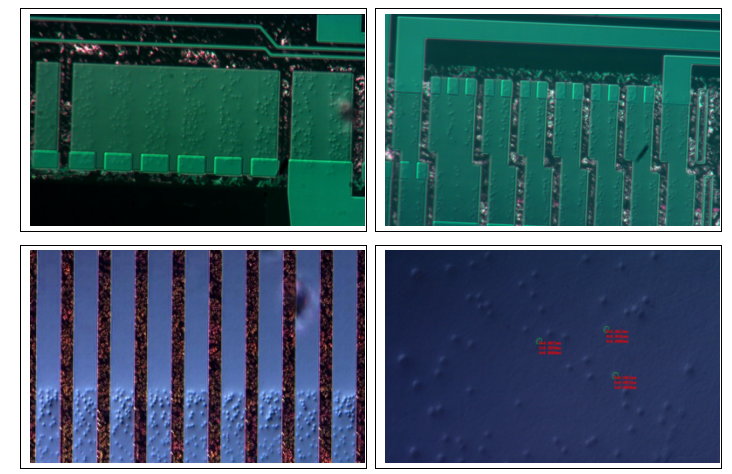

案例效果圖：
廣泛應用于:
各大液晶面板生產企業 液晶面板工藝研究部門液晶面板
QA部門
手機、數碼相機面板生產企業.
