端子/探針平面度檢測解決方案
技術人員：華顯技術
實驗日期：2018/8/7
聯系方式：0755-81753034
檢測要求：
端子端面缺陷檢測、端子平面度檢測、端子是否存在歪針，偏針情況；
技術難度分析：
采用目視顯微鏡，放大鏡方式進行觀察檢測。操作人員存在視力疲勞以及品質分析無法形成圖片格式。
端子產品具備側面以及正面檢測位置，投影儀方或顯微鏡觀察方式都只能單一的進行識別檢測，存在效率低，誤判高的情況
解決方案：

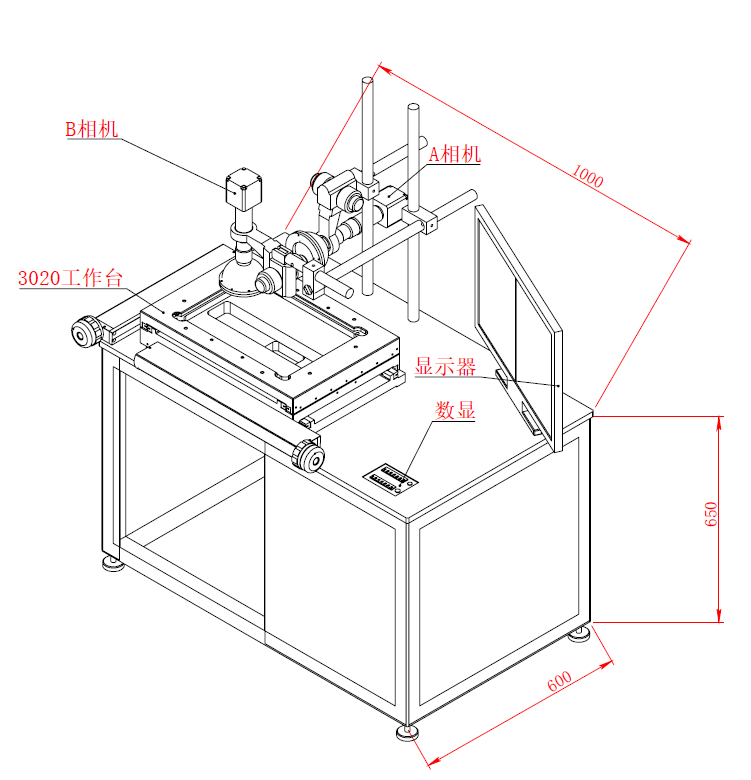

同屏顯示檢測儀
1. 雙視頻同時成像，具備側面，正面同時觀察方式；
2. 200萬高分辨率，實時成像，無拖影
3. 采用基準線測量方式，獨立屏幕設置基準線條，設置公差范圍；
4. 雙方向同時觀察，
5. 配置萬向調節支架，實現多角度調節操作
6. 配置二維精密平臺，雙軸方向?qū)崟r檢測平面度
7. 配置21.5寸lcd顯示器，有效減緩視力操作疲勞

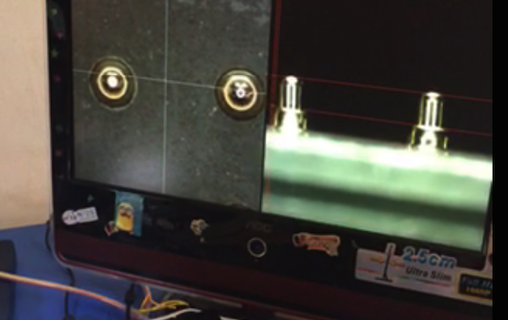

案例效果圖示：
產品技術規格
EC高清顯微檢測系列，采用優秀光學系統，與高清晰度的彩色CCD和完善的軟件系統配套使用后，在傳統連續變倍單筒顯微鏡增加了高清觀察功能，使視覺感覺呈現多方位，更真實立體；該系列產品配置；具有較長的工作距離，寬闊的視野，高清晰度的成像質量等特點。整機集放大成像、顯示、LED照明于一體，外形設計靈巧，節省空間，使用簡單快捷。廣泛應用于電子工業和細小精密零件的檢測、裝配、修理，特別適用觀察大件物體的表面微觀結構。
放大倍數：15X-200X
工作距離：90mm
工作臺行程：250mmX250mm
分辨率：1920X1080
具備基準線調節功能，單屏單線可切換顏色和隱藏
照明系統：可調環形LED光源
