SMT工藝觀察系列_高清視頻顯微鏡
SMT線路板檢測解決方案

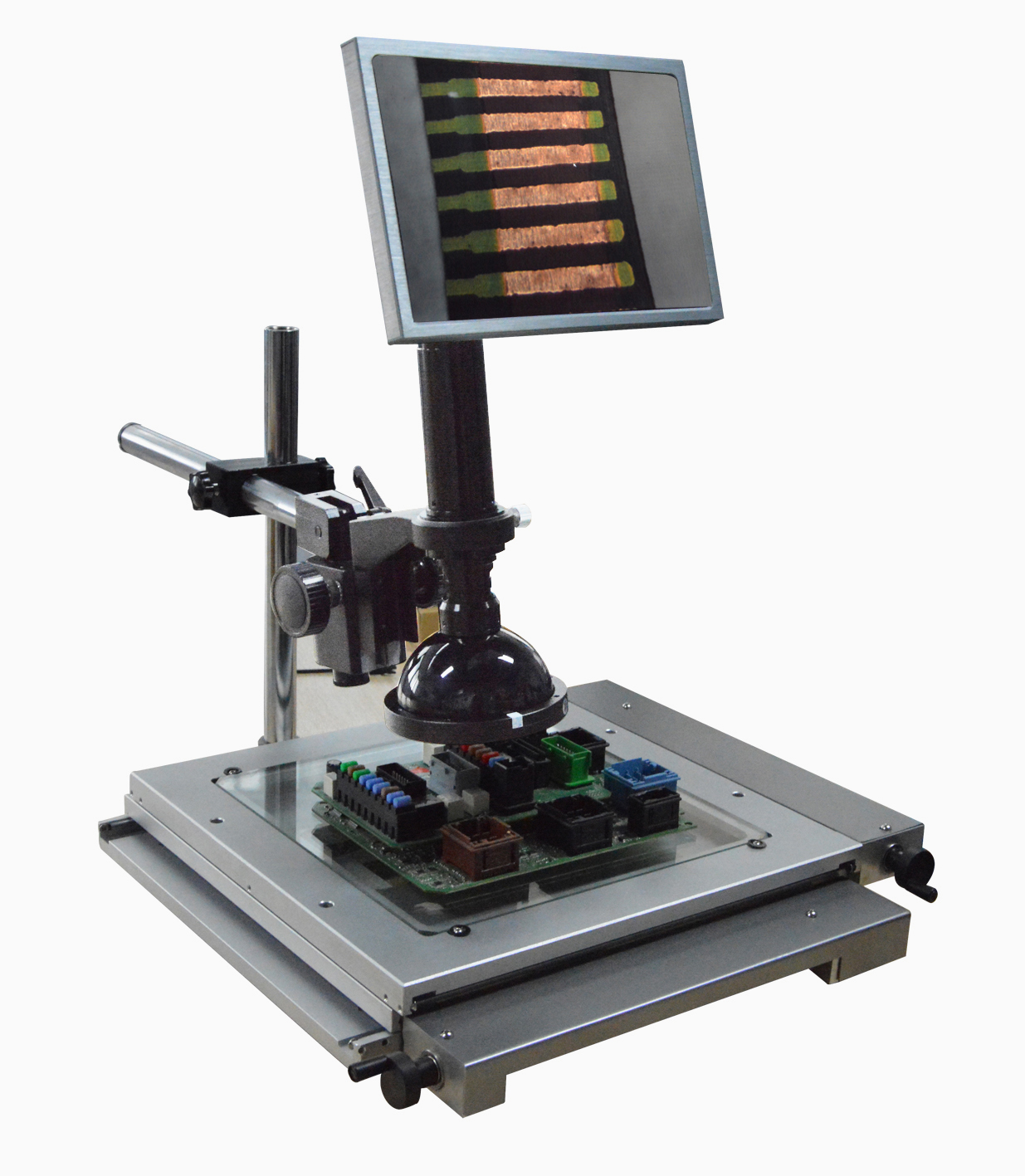

EC高清顯微檢測系列，采用優秀光學系統，與高清晰度的彩色CCD和完善的軟件系統配套使用后，在傳統連續變倍
單筒顯微鏡增加了高清觀察功能，使視覺感覺呈現多方位，更真實立體；該系列產品配置；具有較長的工作距離，寬闊的視野，高清晰度的成像質量等特點。整機集放大成像、顯示、LED照明于一體，外形設計靈巧，節省空間，使用簡單快捷。廣泛應用于電子工業和細小精密零件的檢測、裝配、修理，特別適用觀察大件物體的表面微觀結構.高清顯微鏡
|
放大倍數： |
15X-200X |
|
工作距離： |
90mm |
|
工作臺行程 |
250mmX250mm |
|
分辨率： |
1920X1080 |
|
存儲方式： |
HDMI高清系列，實時圖像儲存功能，具備抑制強反光及邊緣增強功能。具備sd卡存儲功能 |
|
照明系統： |
可調環形LED光源 |
視場范圍寬大
低畸變、高分辨率
高景深（≥6mm）
配置紅外定位裝置，檢測過程實時獲知準確位置
通過高清顯示屏觀察，有效的降低操作人員視力疲勞，提高檢測準確性
檢測畫面通過sd卡存儲，具備產品研判，分析功能
配置移動工作臺，實現快速移動，精密傳動檢測方式

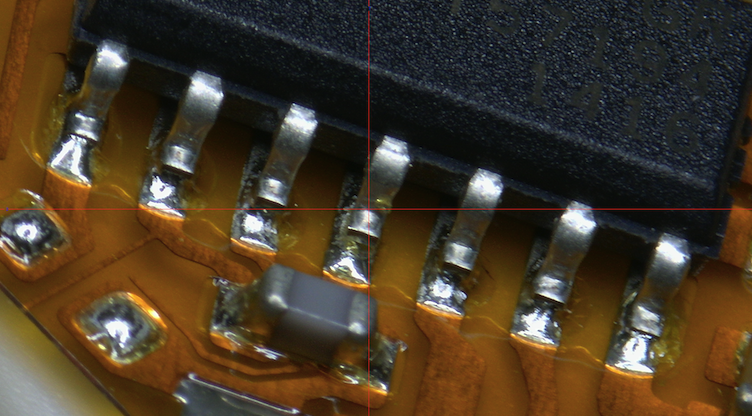

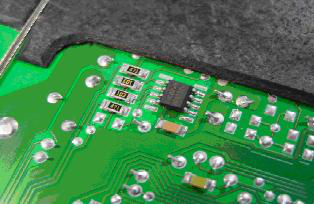

案例效果圖：
