高清顯微鏡—LENS表面檢測解決方案
C200-HD顯微觀察檢測儀
C200-HD是一款高清成像，高倍檢測的顯微鏡觀察檢測儀。采用EOC領先光學系統研制光學變焦鏡頭，光學系統設計采用無限遠成像，實現高景深，高解析成像。該產品采用1920X1080高清分辨率，選用高亮LCD顯示屏，全視角實時觀察圖像，成像系統具備：自動白平衡，抑制強反光，輪廓增強功能；提高成像清晰度，圖像觀察更為立體，細節更為清晰。C200-HD廣泛運用于生產檢測，產品表面瑕疵，工藝檢測等領域。該儀器操作簡便快捷，具有實時存儲功能，通過快門按鍵，可實時采集圖片保存，使用人員可對產品質量進行討論和分享。
技術參數:
放大倍數：15X-200X(選配30X-400X)
操作距離：90mm
變倍方式：6軸齊焦變倍成像
分辨率：1920X1080 HD
顯示器尺寸：280mmX180mm
圖像實時全幀掃描速度：60/fps
圖像采集方式：SD卡
● 模組LENS表面檢測，其表面是玻璃制品，鍍膜后觀察其表面清潔度，以及有無缺陷和不良情況；傳統檢測方式采用光學顯微鏡，操作人員通過顯微鏡目鏡觀察，長時間操作容易產生疲勞以及出現漏檢錯檢情況；采用高清顯微系統，通過光學鏡頭放大，與顯示器實時連接成像，告別目鏡觀察方式，操作人員只需觀看LCD顯示器，即可獲得高質量，高清晰圖像，對于表面異物，瑕疵，劃痕以及灰塵臟點都能快速識別并處理。

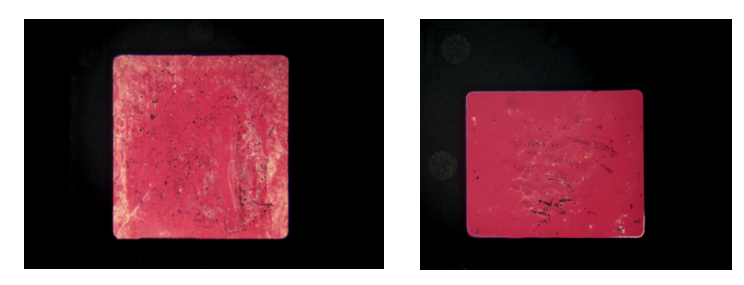

● 模組LENS表面檢測，因其是玻璃制品，表面易反光，其細小裂痕或異物都需要實時的觀察。我司采用平行光路照明系統，與鏡頭觀察方向垂直照明到工件表面，形成反光照射；因其表面有鍍膜，所以觀察到是紅色（可通過菜單調節設置為白色），其表面紋路，印痕，臟點清晰可見。

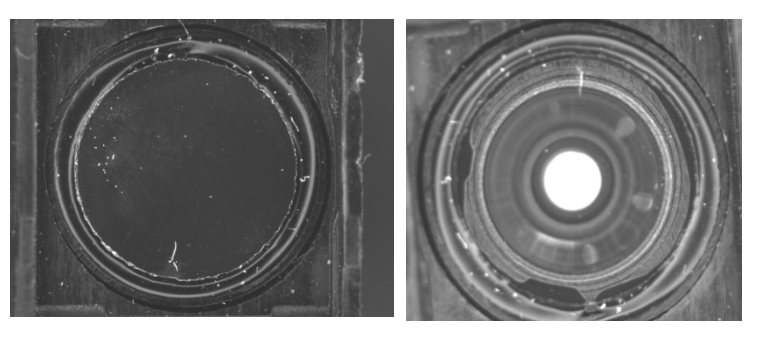

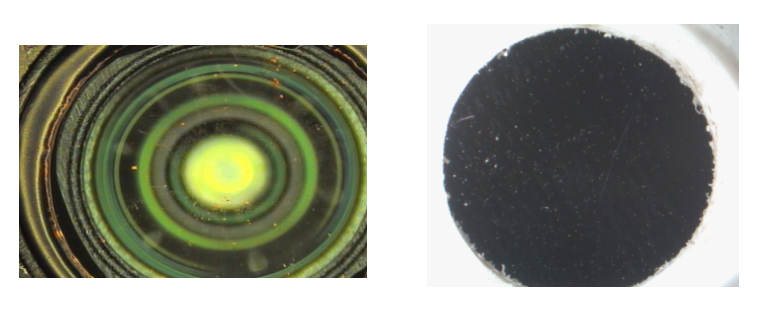

● 采用高清顯微系統拍攝效果圖如下：
