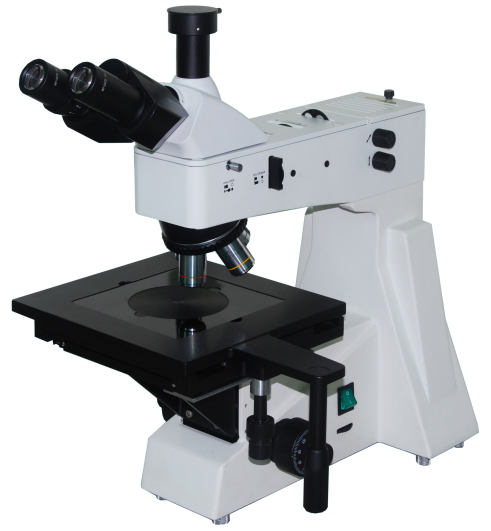

HXJ-201DIC大型正置微分干涉顯微鏡
華顯光學 以顯微技術解決方案，為用戶提供最為實用的光學儀器
★ 采用優良的無限遠光學系統，可提供卓越的光學性能。
★ 緊湊穩定的高剛性主體，充分體現了顯微操作的防振要求。
★ 大行程機械移動載物平臺，適合于大試樣顯微觀察或多試樣快速檢測。
★ 模塊化的功能設計，可以方便升級系統，實現偏振觀察、微分干涉相襯觀察等功能。
★ 符合人機工程學要求的理想設計，使操作更方便舒適。
★ 配置高清智能工業相機，分辨率1920X1080;
★ 直接連接顯示器，圖像實時觀察和存儲，具備量測功能。
★ 無限遠消色差暗場物鏡系統

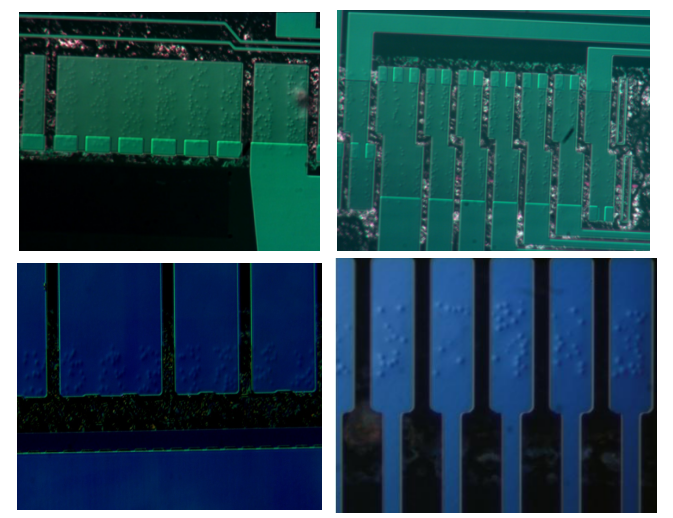

案例效果圖：
技術規格：
|
目鏡 |
10X平場大視野目鏡，視場數Ф22mm |
||||
|
物鏡 (無限遠長工作距離暗場消色差物鏡) |
放大倍率 |
數值孔徑 |
工作距離 mm |
蓋玻片厚度mm |
備 注 |
|
5X |
0.12 |
26.1 |
0 |
適配HXJ-201DIC |
|
|
10X |
0.25 |
20.2 |
0 |
||
|
20X |
0.40 |
8.8 |
0 |
||
|
40X |
0.60 |
3.98 |
0 |
||
|
目鏡筒 |
30°傾斜，雙目瞳距調節范圍：53~75mm |
||||
|
調焦機構 |
粗微動同軸調焦, 微動格值:0.8μm,粗動松緊可調,帶鎖緊和限位裝置 |
||||
|
轉換器 |
五孔轉換器 |
||||
|
載物臺 |
機械式，尺寸：280mmX270mm，移動范圍：橫向（X）204mm，縱向（Y）204mm |
||||
|
偏光裝置 |
起偏振器，可360度旋轉，可推拉切換 |
||||
|
檢偏振器，可推拉切換 |
|||||
|
照明系統 |
落射照明系統（可調節上光源亮度） |
||||
|
透射照明系統（可調節背光亮度） |
|||||
|
DIC觀察系統 |
DIC推拉組 |
||||
|
影像部分 |
分辨率：1920X1080 |
||||
|
掃描速度：60/fps |
|||||
|
自動白平衡調節，具有抑制強反光功能 |
|||||
|
輪廓增強功能 |
|||||
|
拍照存儲 |
|||||
|
點，面，線，圓，距等測量方式；具備自動尋邊測量功能 |
|||||
|
21.5寸品牌顯示器 |
|||||
|
測量 |
測量精度為：±0.001mm |
||||
|
測量最小范圍：0.0001mm |
|||||
|
測量軟件為內置式智能工業相機，直接連接顯示器（無需電腦主機） |
|||||
|
配件 |
鼠標一個 |
||||
|
校正片一塊 |
|||||
|
SD存儲卡一張 |
|||||
