FPC自動位移檢測方案

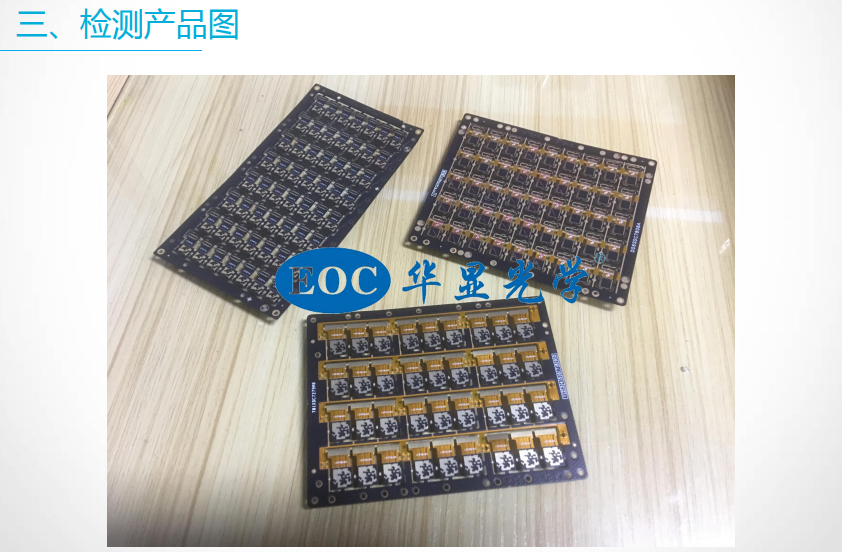

一、檢測內容： l FPC外觀檢測，通過高清CCD圖像成像對位，自動位移，人工檢測；

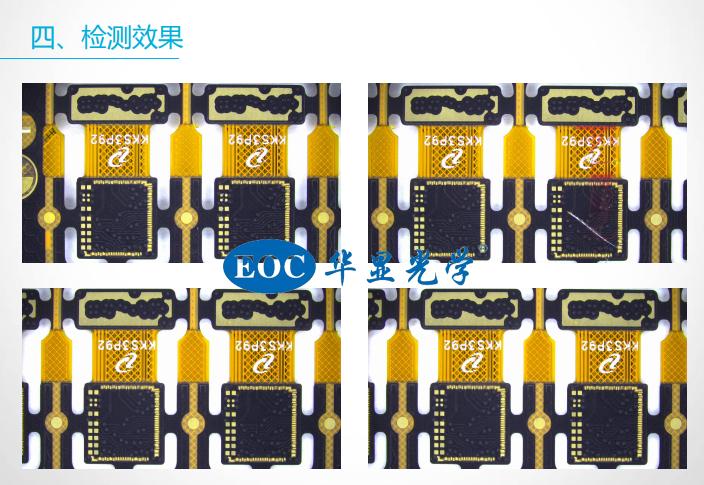

二、檢測要求： l 能夠清晰判斷劃痕，凸點，白點，異物，印刷字體缺陷等不良情況； l 平臺具備自動位移，可編程記錄移動軌跡；發現不良產品可暫停，并進行拍照存儲；

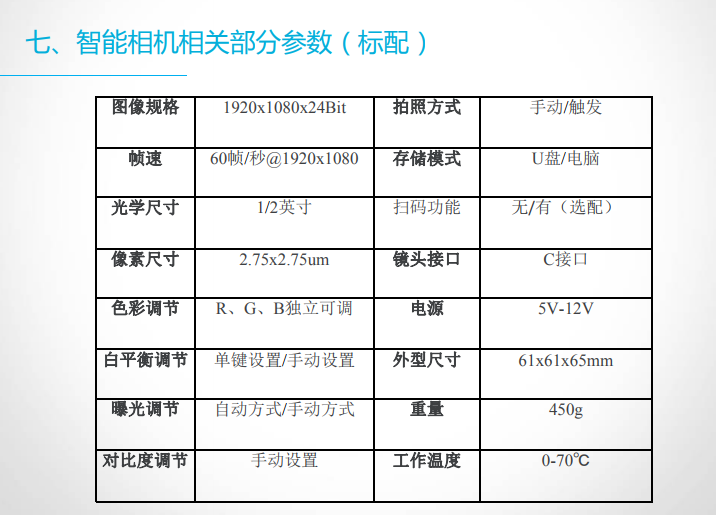

三、系統硬件（主要配件） l 200萬高清HDMI智能相機，無需PC，具備編程記錄軌跡功能；帶網口傳輸(選配） l 配置EOC光學鏡頭； l 電動位移平臺，行程300*300； 可定制更大行程； l LED光源； l 21.5寸品牌顯示器；
四、檢測分析 產品 l 編輯軟件，電動位移到所需檢測位置； l 掃碼，拍照存貯，以條碼/二維碼模式創建文件夾傳輸圖片貯存。（選配） l 檢測觀察倍率10X-175X即可； l 組合型檢測或單一型檢測，可存貯編輯模式文件調取。

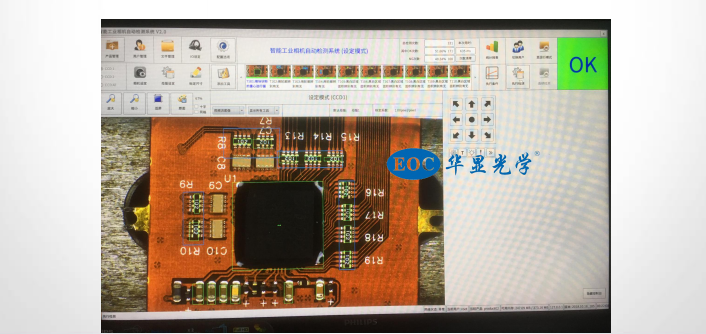

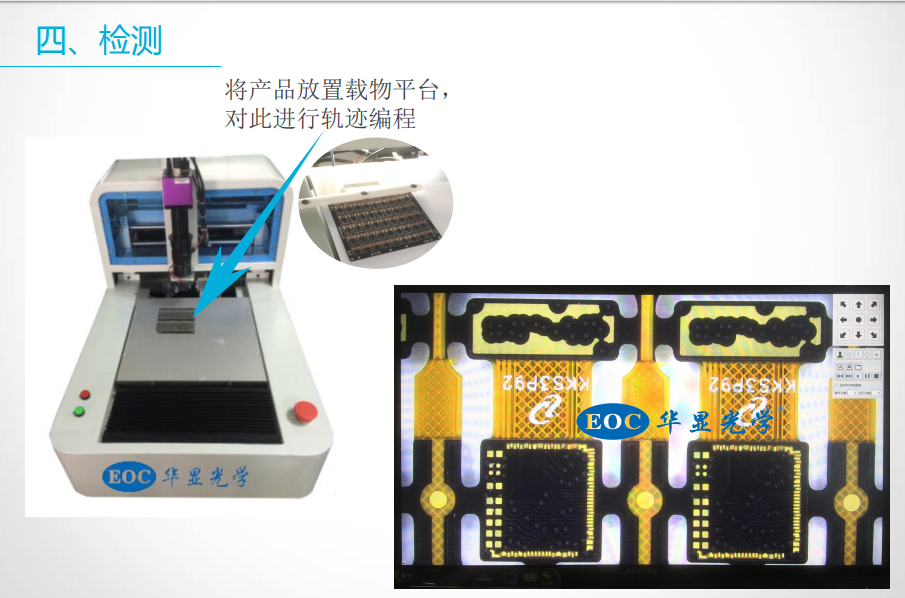

1. 人員將產品放置在移動平臺，通過CCD成像，開始設置第一次移動軌跡。

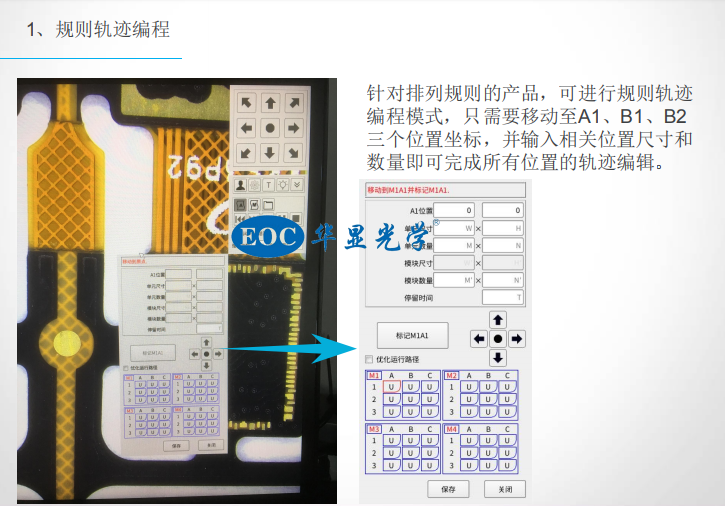

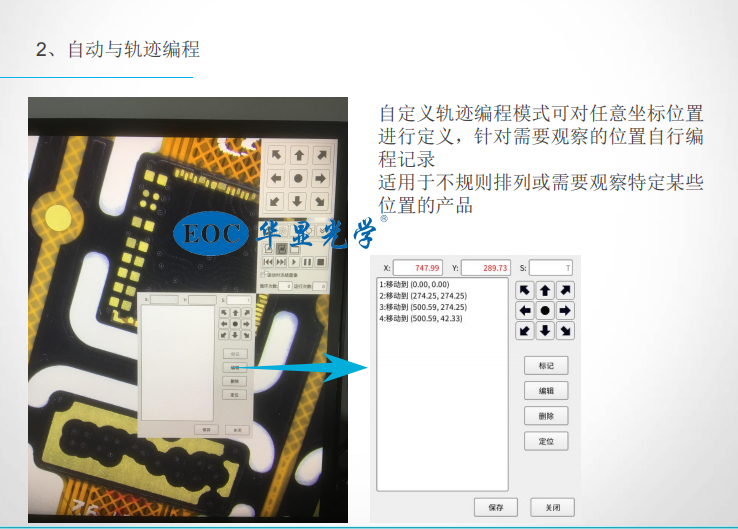

軟件編程－起點－移動（記錄）－編程完成－存檔
2. 完成編程后直接調用保存文檔，進行實時移動觀察。移動速度可設置快
慢。
3. 檢測開始——操作人員按鍵操作——移動到下一步觀察區域——直至檢
測完成。
4. 操作人員檢測時間預計1-2/ s。發現不良，按NG鍵直接默認保存圖片。
六、自動判斷功能

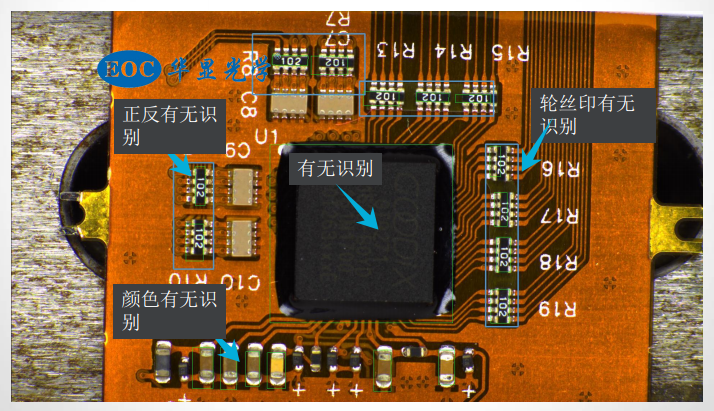

針對有元器件的產品，可增加自動判斷功能；可實現元件有無、損件、
錯件、正反、絲印、尺寸、顏色等自動判斷OK或NG，并可增加NG
報警停機、網絡傳輸、掃碼定位等功能
八、其他功能：
? 如有特殊非標準化功能要求，可評估后訂制化開發
非標準要求友情提示：
一．目的要求
二．步驟，程序控制是一個比較嚴格的步驟程序，需要合理能實現的邏
輯關系，分步驟進行，先從哪開始，中間需要增添什么內容，到哪
結束，結束后需進行什么操作等。
三．因非標準化產品，涉及單價會有所提高，同時會根據要求做選擇性
的功能，未能實現或不可實現的再行協商。周期也相應的會延長。
四．如非必要的功能，盡量選擇標準化儀器。
