隨著半導體火熱的市場開展，對檢測工藝的需求也逐漸提高。SEM，AFM顯微鏡因其造價以及使用率問題，在量產檢測環節中，需要用到超景深高倍顯微鏡作為檢測工具。

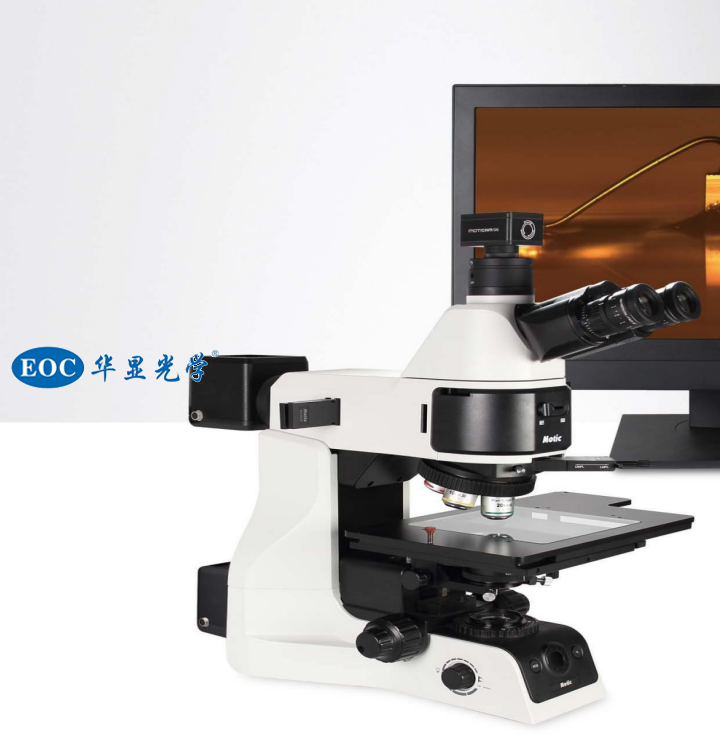

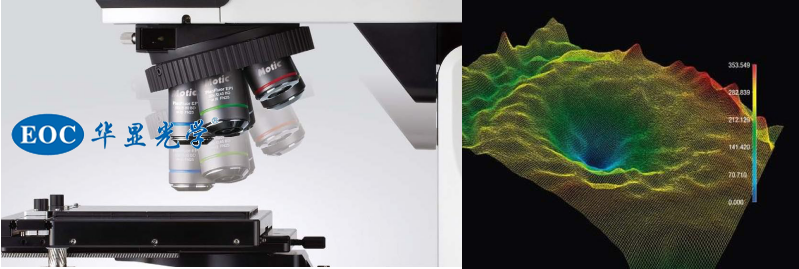

華顯光學PA53系列超景深顯微鏡，具備3D建模功能，精度可達20納米。采用APO復消色差光學體系，物鏡最高達100X光學倍率，12nm線路清晰可見。
通過高精度、高準確性、人性化的三維分析系統達到令人驚訝的效果
Z 軸對焦模塊的地形分析功能和三維特征通過我們的 華顯光學 Analysis 的軟件它生成所有的 2D圖像轉換為 3D 配置文件組成。
Z 軸模塊參數
行程距離：30 mm
尺寸W:240 mm
精度：0.01 μm D:157 mm
重復性：0.5 μm H:202.5 mm
最大速度：1.4 mm/s 負載能力 15 kg
重量：5kg
LED邦定檢測運用

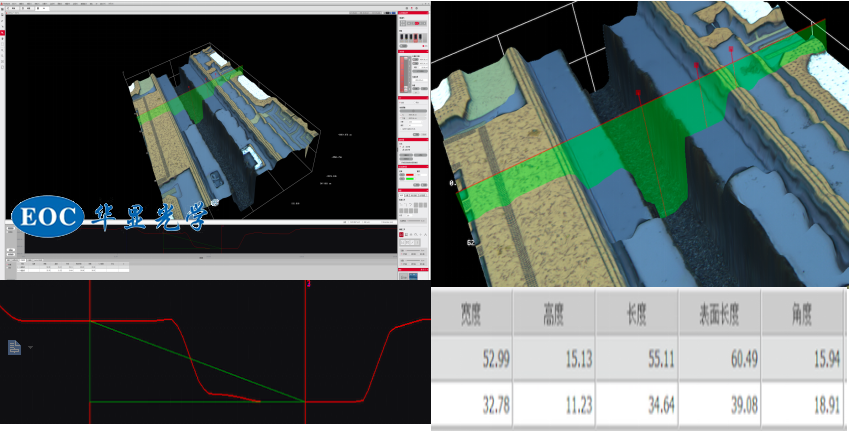

選用50X復消色差物鏡，3D建模量測Z軸-----IC線路凹位深度15.12um。
2D合成圖

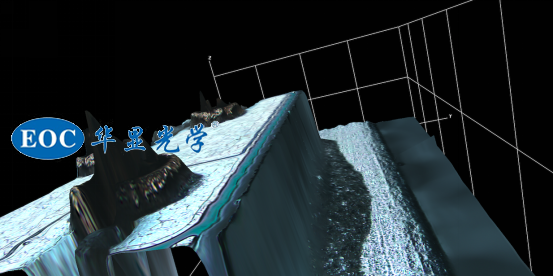

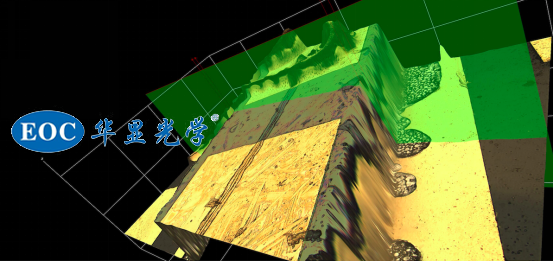

3D建模圖

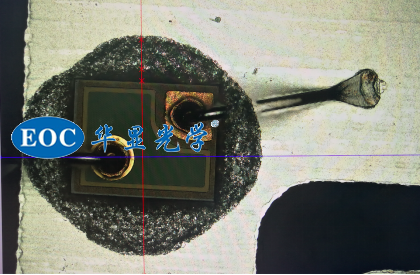

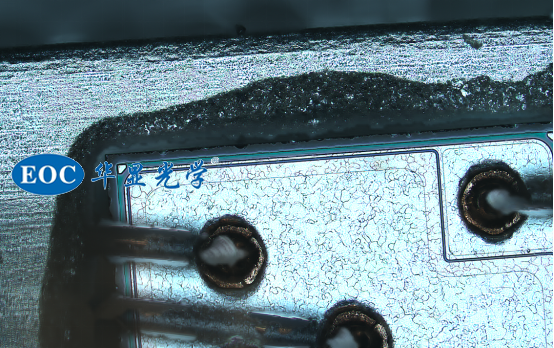

2D合成圖（LED芯片邦定）

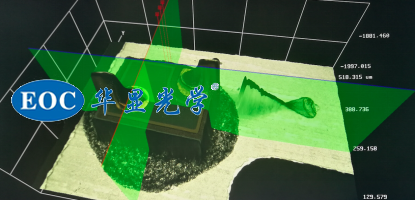

3D建模圖（LED芯片邦定）

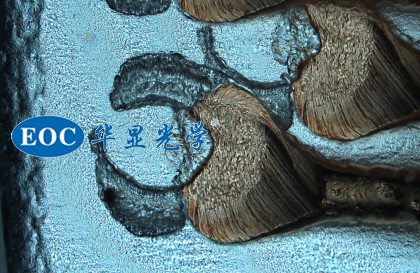

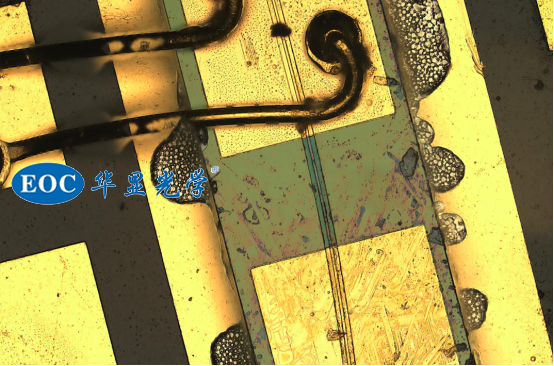

邦定魚尾2D合成圖
光通信運用
2D合成圖（有源模塊）
3D建模圖（有源模塊）

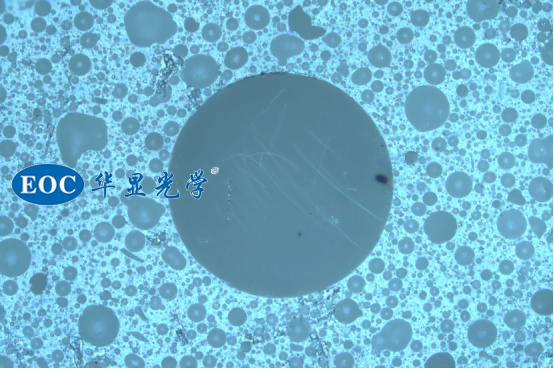

2D合成圖（MPO插芯）

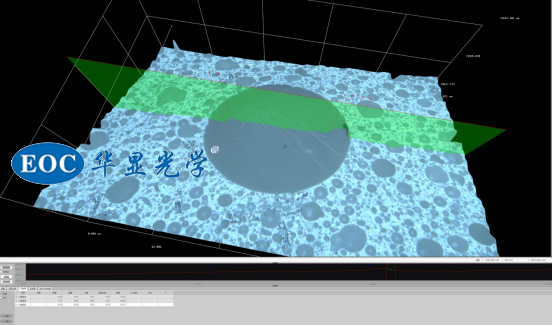

3D建模，粗糙度檢測（MPO插芯）
表面粗燥度檢測

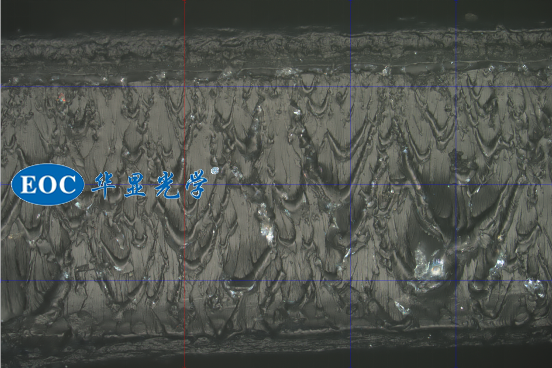

2D合成圖（導光板材料）

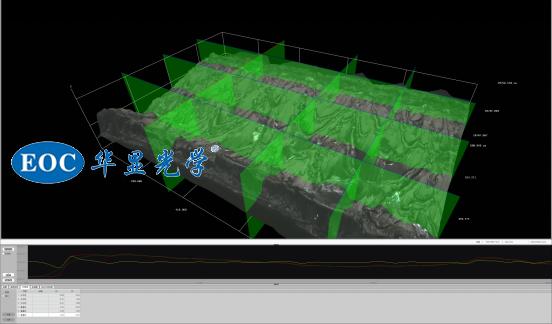

3D建?！砻娲植诙龋▽?dǎo)光板材料）
偽彩圖分布（導光板材料）
