LED芯片在生產制作過程中，不同的工序需要用到的顯微鏡不一樣，檢測的要求也不一樣。從LED芯片、LED封裝材料、引線、涂料等，每一步都需要用顯微鏡進行檢測，力求做到精益求精，提高品質管控。

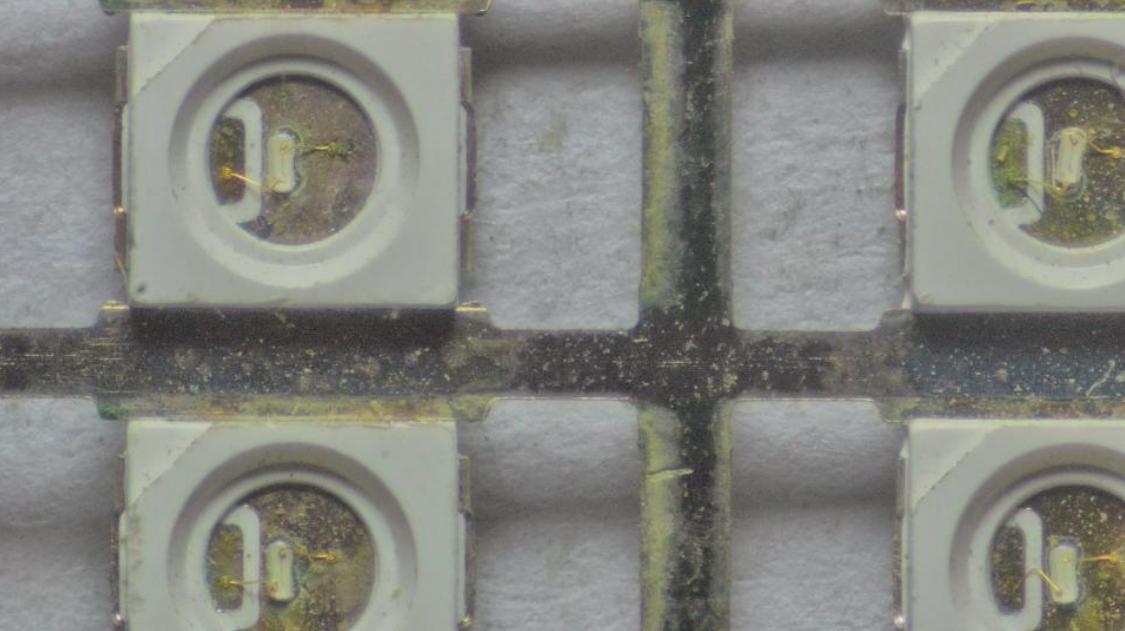

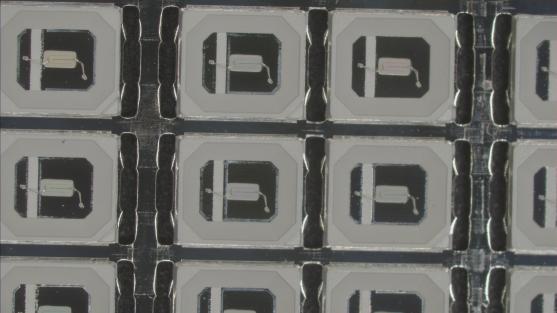

LED支架基板
視頻顯微鏡結構簡單，景深好，高清實時成像，工作距離在90mm左右，光學放大倍數在0.7-4.5倍連續變倍，通過顯示屏成像，電子放大倍數在24-154倍，而且可以根據實際需求選擇需要的像素和拍照、錄像、測量等功能。更重要的是價格便宜，視野范圍大，操作簡單等優點，適合產線上進行快速篩查使用。

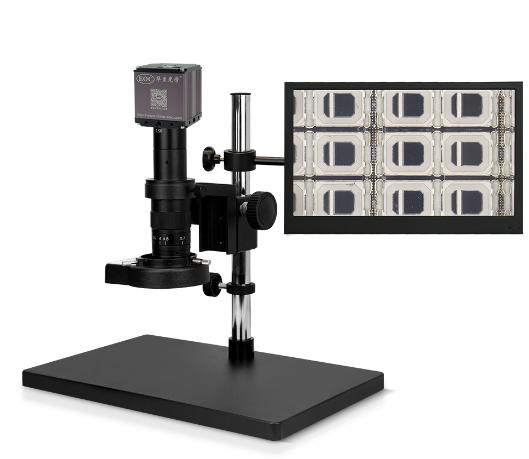

10A系列視頻顯微鏡
LED支架需要檢測其產品平面度，采用7010C高清視頻顯微鏡，光學放大0.7X-4.5X，對單顆物料的平面度進行檢測，通過落射臨界照明方式，同軸光源投射到支架表面，調節放大倍率，支架表面6個區域是否出現陰影，作為支架平面度檢測參考。
平面度檢測顯微鏡
在LED封裝前，我們可以利用二次元或者2.5次元對當前批次的LED基板進行尺寸檢測。全自動二次元測量精度可達0.003mm,對尺寸進行有效管控；可編程測量方式提高了檢測效率，快速批量進行尺寸測量，并實現報表導出和上傳數據。
4030全自動2.5次元
LED芯片封裝后，可以用視頻顯微鏡對芯片做外觀檢，主要觀察外觀是否有劃痕、污點以及金線是否斷裂、氧化和其他缺陷。視頻顯微鏡放大0.7-4.5X連續變倍，實現快速以及批量檢測。

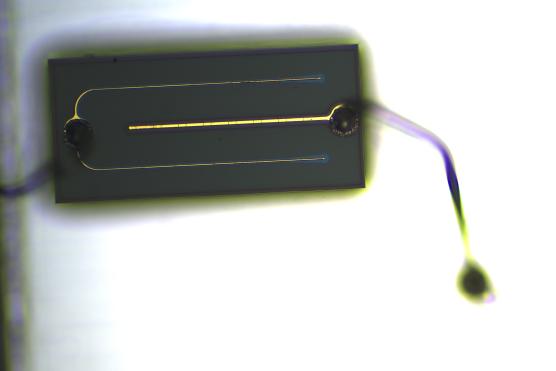

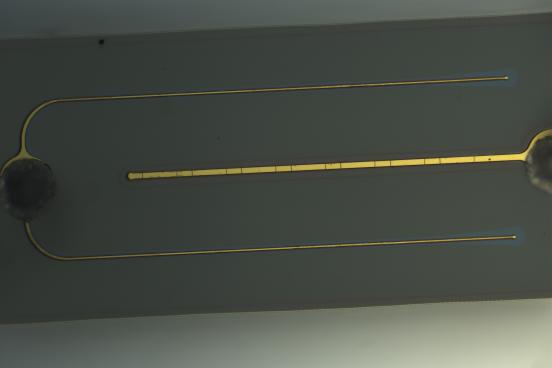

正常LED芯片

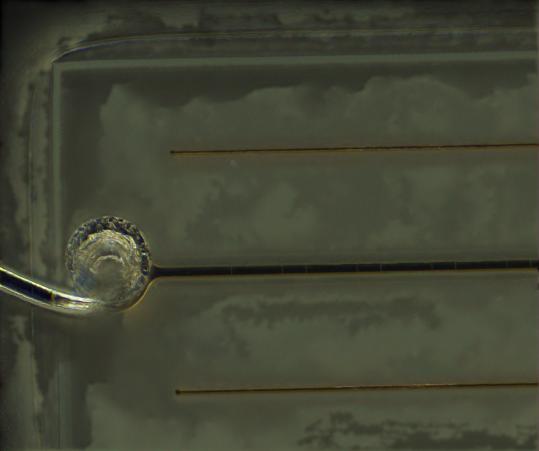

氧化LED芯片

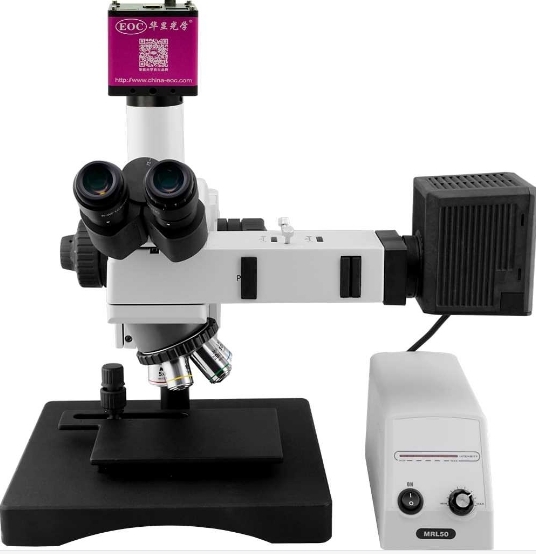

金相顯微鏡光學放大倍率50-500倍，選配可達1000倍。通過金相顯微鏡，實時檢測芯片是否有裂紋、異物、焊盤是否存在漏焊和虛焊，同時可以測量金線的弧高、焊盤厚度等。

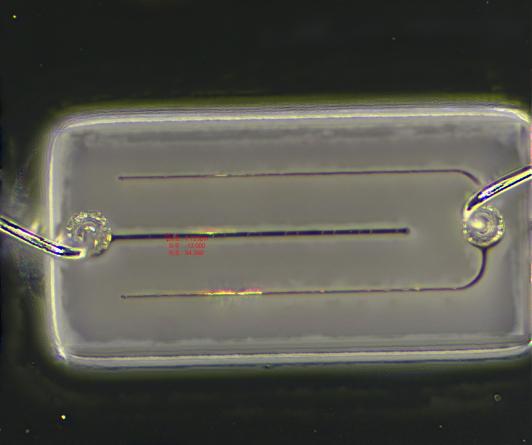

金相明場10X
金相明場20X
金相暗場10X
金相暗場20X
采用金相顯微鏡對LED芯片的焊盤、金線是否氧化進行放大觀察，常規金相顯微鏡屬于平面放大，二維尺寸可以精密測量；在封裝運用中，邦定線的弧高同樣作為品質檢測的數據來源。
310H弧高測量?jī)x
310H系列弧高測量?jī)x，是在金相顯微鏡的基礎上，配置0.1微米分辨率的光柵尺，Z軸獲得實時高度數據。該系列屬于桌面型機型，光學放大倍率50-1000倍可選，支持圖像、數據報告輸出。

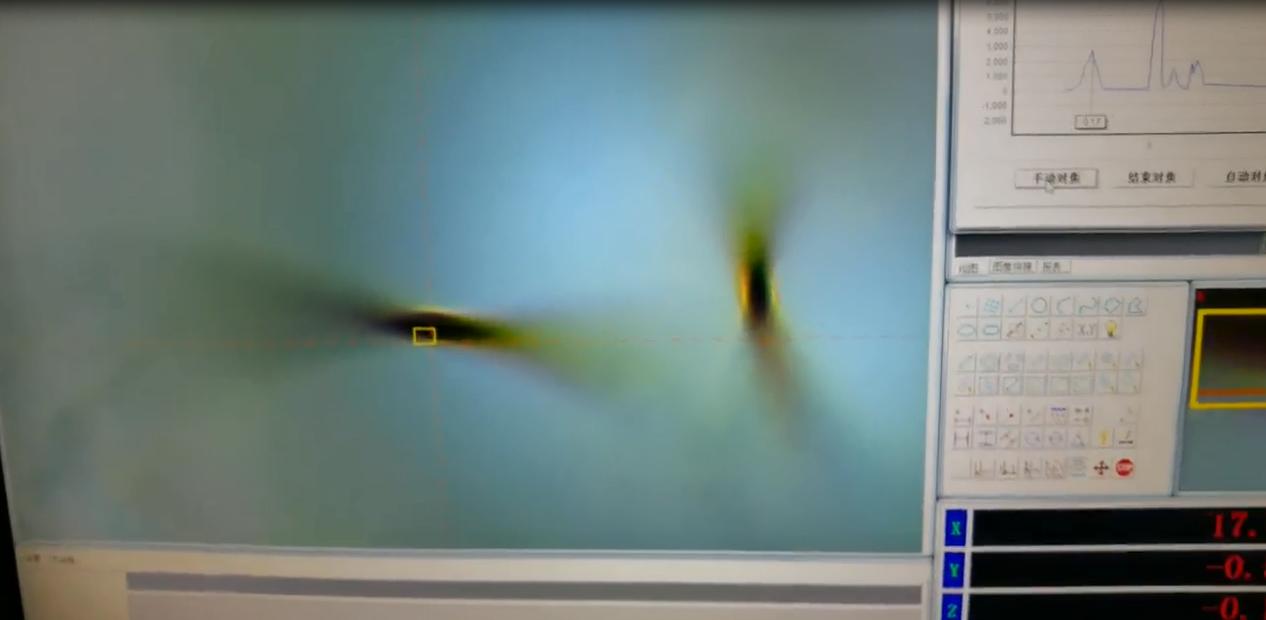

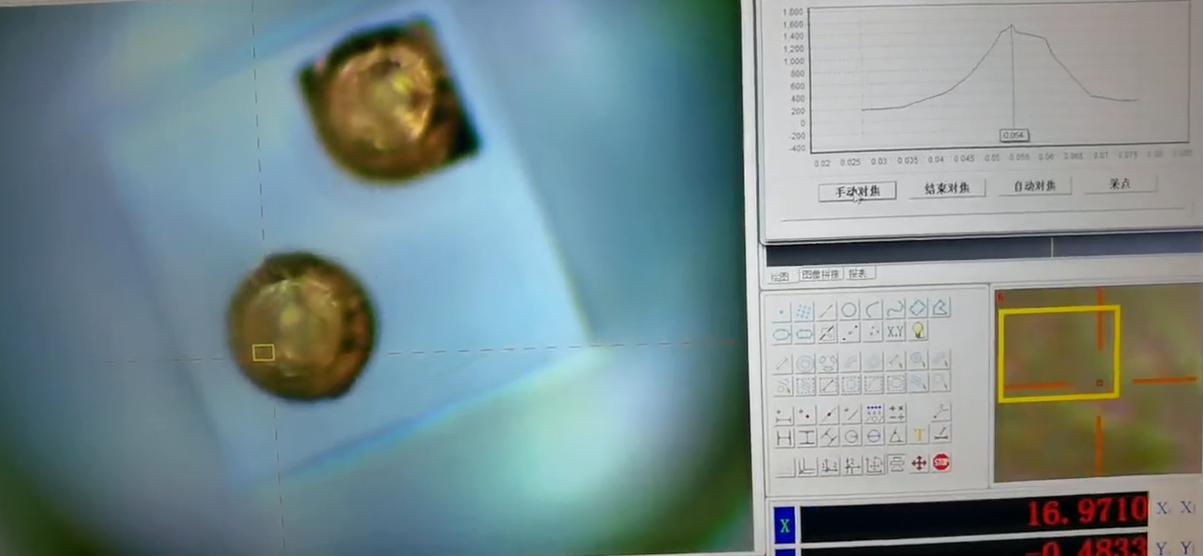

焊盤焦點
弧線焦點
LED芯片封裝完成后，需要測量有無溢膠、金線、焊盤高度有無超出標準值，我們可以利用超景深顯微鏡的三D建模、維彩圖功能，一鍵式測量出產品高度。邦定焊盤的高度、膠水厚度、弧高等都能夠精準量測。

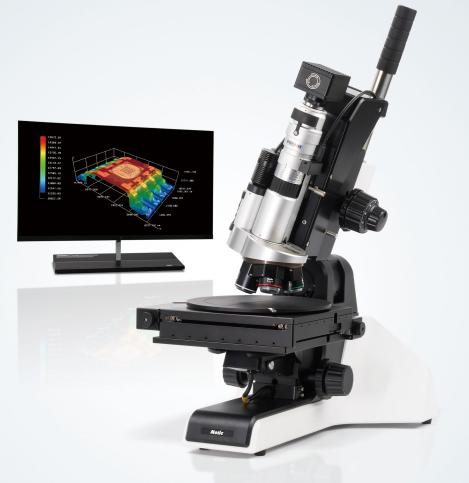

超景深顯微鏡

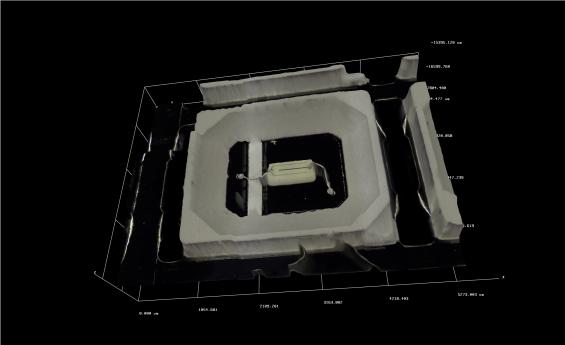

3D建模

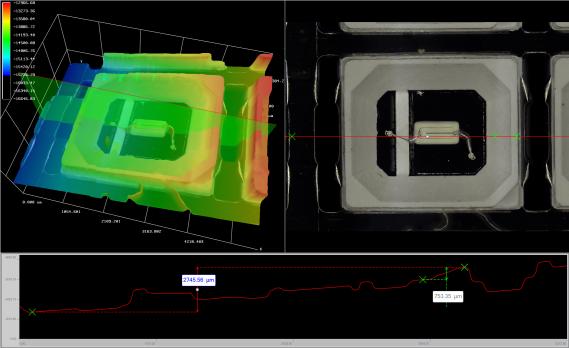

三維熱成像圖
E-150 系列掃描電子顯微鏡（SEM）最大放大倍數為 150000 倍，分辨率高達 5nm（SE，30kV）。掃描電鏡可以用來分析材料成型機理、器件失效分析、工業工藝控制等問題。在LED行業領域，可利用掃描電鏡檢測外延片生長后晶面的位錯腐蝕形貌信息、LED芯片晶圓PN結結深的厚度檢測、以及LED芯片氧化厚度檢測等，對研究和生產有著至關重要的作用。

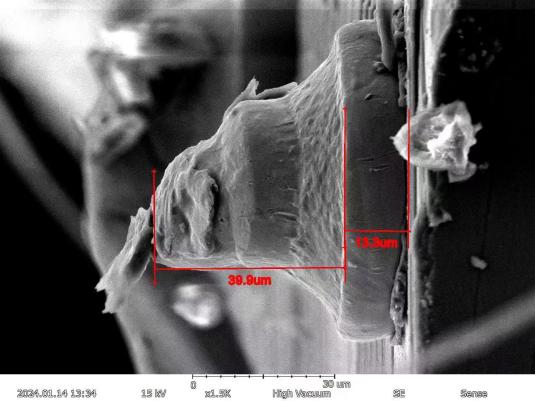

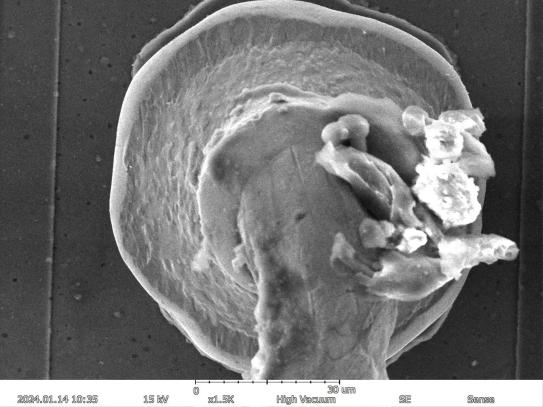

掃描電鏡下LED焊盤效果
華顯光學致力于智能光學解決方案，我們將持續編輯行業運用檢測內容分享給我們的用戶。目前已開展電子掃描顯微鏡實驗預約，可通過400-037-8037聯絡我們專屬銷售。
