華顯光學——納米銀檢測解決方案

 新聞&展會    |      2023-12-08
隨著科學技術的不斷進步，納米材料已經成為當今世界的熱門研究領域。在眾多納米材料中，納米銀以其獨特的性質和廣泛的應用領域而備受關注。 目前納米銀的應用領域包括：醫療、環境、電子、紡織、光學等。今天我們就以納米銀材料在光學領域的觸摸屏為例做一個檢測方案。
※樣 品

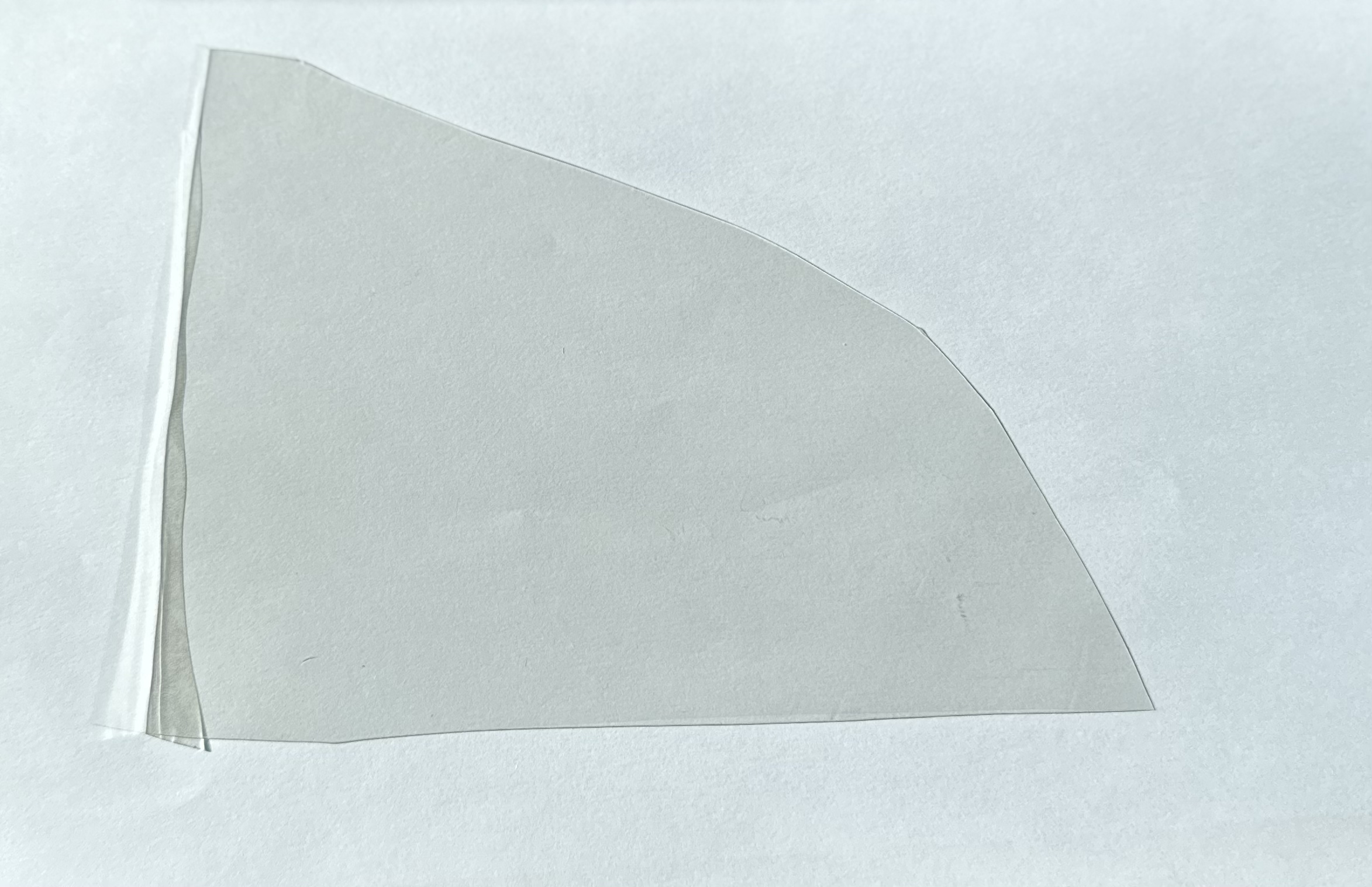

納米銀材料觸摸屏


※機型介紹

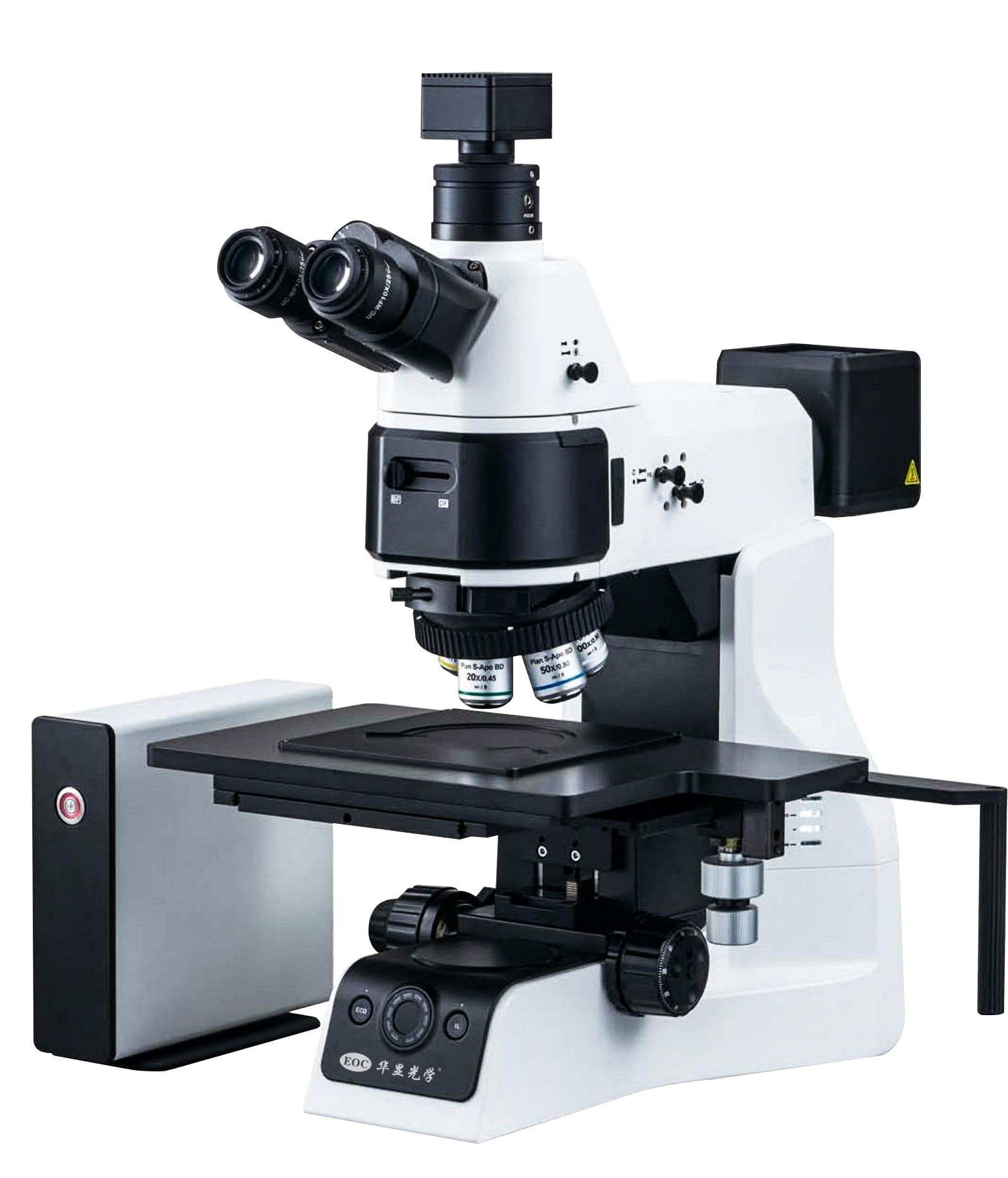

PA53Met-3D

PA53Met-3D超景深金相顯微鏡，擁有完美的光學系統和新一代的光學技術并內置明場、暗場、偏光、微分干涉(DIC)等多種觀察方式。偏光可用于顯示材料的紋理和晶體樣貌，其非常適合檢測晶片、和LCD結構；微分干涉差(DIC)用于幫助觀察具有細微高度差異的樣品，該技術非常適合用于檢測諸如磁頭、硬盤介質、薄膜、以及拋光晶片等具有很小高度差的樣品；暗場是檢測標本上細微劃痕或缺陷以及晶片等鏡面樣品的理想工具。


※現場拍攝

下圖是采用用常規金相顯微鏡3230和PA53超景深金相顯微鏡，做出的納米銀材料觸摸屏檢測對比，不同系列金相顯微鏡的觀測效果。

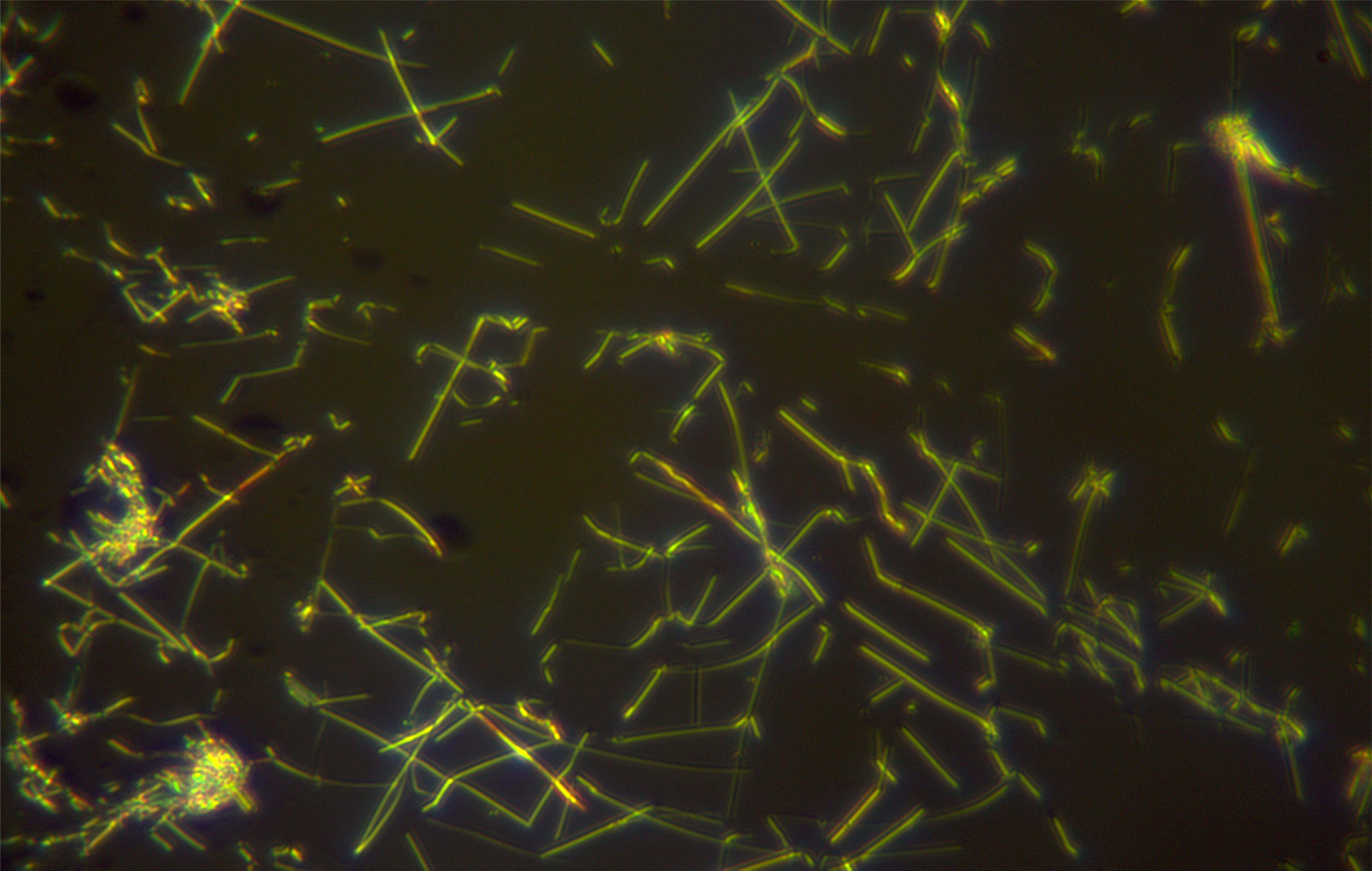

1、3230金相顯微鏡效果圖：

物鏡的NA值：100X/0.85

物鏡光學倍率100X（電子倍率約3000X）↓

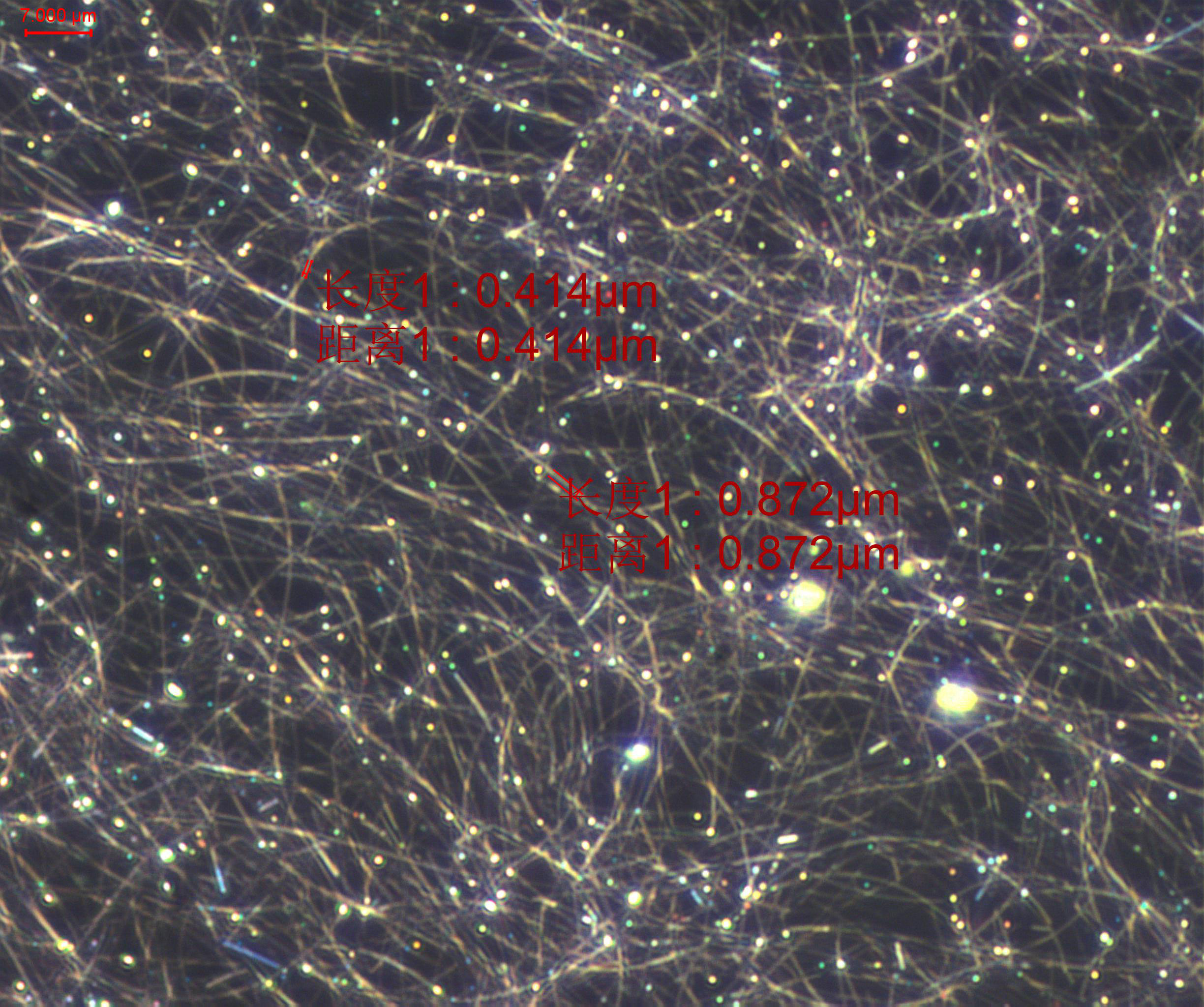

2、PA53超景深金相顯微鏡效果圖：

物鏡的NA值：100X/0.9

物鏡光學倍率100X（電子倍率約3000X）↓

兩組效果比對，就納米銀樣品而言，3230系列圖像解析較為朦朧，與照明光路系統和物鏡解析有關；PA53系列圖像解析對比度較高，納米銀的形狀更容易分辨，有助于尺寸測量。

納米銀作為一種新型材料被普遍應用于觸摸屏中，具有提高靈敏度、增強顯示畫質和延長使用壽命等優勢。 在研究納米銀對觸摸屏顯示的影響中， 可以使用顯微鏡解決納米銀材料觀察效果的問題，進一步提升納米銀觸摸屏的顯示性能。我們可以期待它在醫療、環境、電子、紡織和光學等領域帶來更多創新和突破，推動新時代的材料革命。
