工業顯微鏡類別和選型參考

 新聞&展會    |      2022-07-09

一、顯微鏡的種類
·視頻顯微鏡
·體視顯微鏡
·金相顯微鏡
·生物顯微鏡
二、顯微鏡的結構
·相機
·物鏡
·目鏡
三、顯微鏡觀察參數
·顯微鏡配件的選擇
·觀察倍率的計算
四、顯微鏡選購?fù)扑]

顯微鏡雖然聽起來是一種比較神秘的高技術產品，但是仔細觀察它其實早就融入了我們的日常生活。比如在學校里學生做實驗就要使用顯微鏡觀察細胞；遍布于大街小巷的各個手機店，在修理手機主板等部件時也要用到顯微鏡；珠寶藝術品需要用顯微鏡鑒定；做體檢時也要用顯微鏡觀察血液組織等等。在一些工業技術應用上面，比如光通訊、半導體、微電子行業顯微鏡可以觀察光纖、晶圓、PCB等等的檢測。

一、顯微鏡的種類：

顯微鏡根據其觀察樣品的對象，可以分為視頻顯微鏡，體視顯微鏡，金相顯微鏡，生物顯微鏡 。

視頻顯微鏡：又叫數碼顯微鏡，它是將顯微鏡看到的實物圖像通過數模轉換，使其成像在顯微鏡自帶的屏幕上或計算機上。一般用于工業領域，對外觀缺陷檢測、工藝分析、尺寸測量等應用。

體式顯微鏡：它實質上是兩個單鏡筒顯微鏡并列放置，兩個鏡筒的光軸構成相當于人們用雙目觀察一個物體時所形成的視角，以此形成三維空間的立體視覺圖像。

金相顯微鏡：用于高級材料研究的顯微系統，具有超高對比度和分辨率的出色光學系統。多種觀察方式可供選擇，使用反射光，在明場、暗場、偏光下觀察樣品，以獲得更多豐富的信息。

生物顯微鏡：是一種用來觀察生物切片、生物細胞、細菌以及活體組織培養、流質沉淀物體的精密光學儀器，一般是醫療衛生單位、高等院校、研究院用到的顯微鏡 。

二、顯微鏡的結構

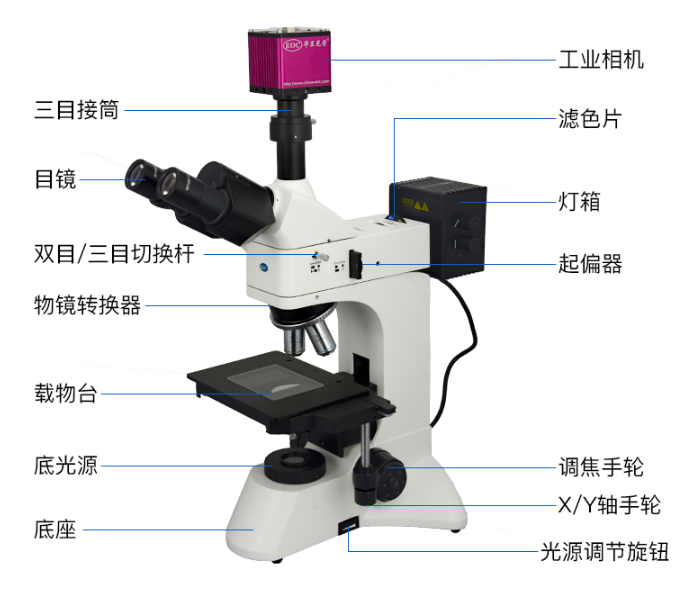

顯微鏡的結構基本結構，包括工業相機、目鏡、物鏡、載物臺、轉換器、光源。當然其實整體的結構遠遠多于上述核心部件。

工業相機：工業相機又俗稱工業攝像機，相比于傳統的民用相機（攝像機）而言，它具有高的圖像穩定性、高傳輸能力和高抗干擾能力等，市面上工業相機大多是基于CCD或CMOS芯片的相機。



目鏡：也就是眼睛直接看到的那一個鏡子，分為廣角目鏡和普通目鏡。廣角目鏡由于直徑大視野更廣，可以觀看更加的舒適。


物鏡：也就是靠近觀察標本的那一個鏡子，好一點的物鏡能夠消除色差，可以使成像效果清晰銳利。




三、顯微鏡觀察參數選擇

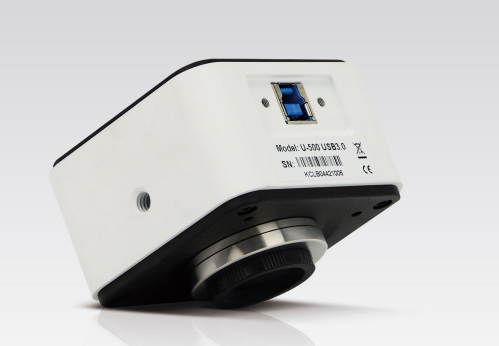

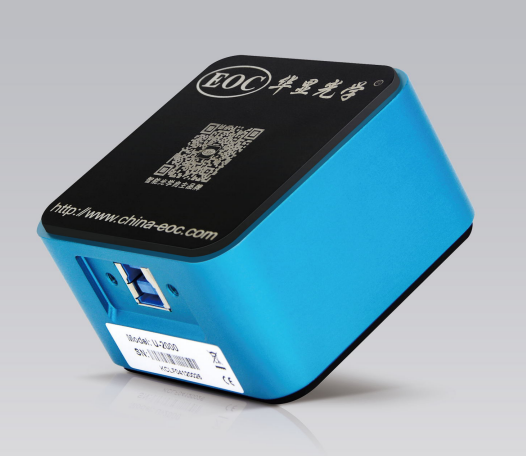

                                                 工業相機


工業相機的接口不同功能也不同，一般的VGA和HDMI接口只有觀測和拍照的功能， USB接口的工業相機具有圖像采集、圖像測量、標定功能、存儲格式、圖像處理，目標分析功能。

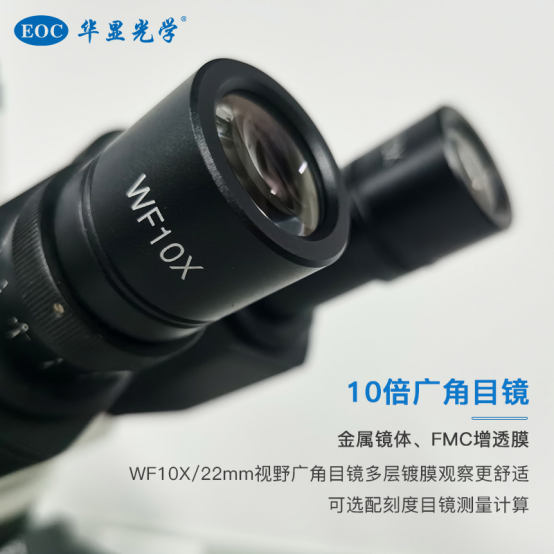

                                                            目鏡

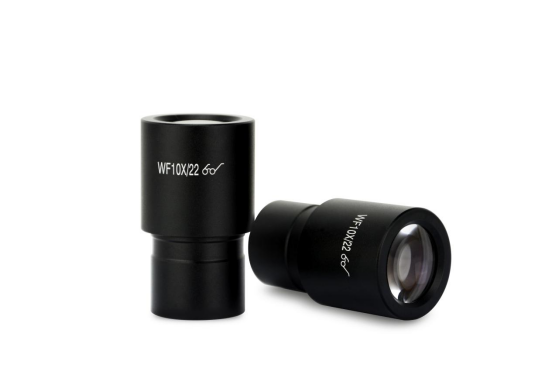

左邊的是放大倍數，有10X、15X、20X，一般10X就夠用了，右邊的22MM表示目鏡的直徑，也就是可以看到的畫面的大小，數值越大，看到畫面越大。10X-22mm：表示該目鏡放大倍率為10倍，目鏡口徑22mm。



圖片

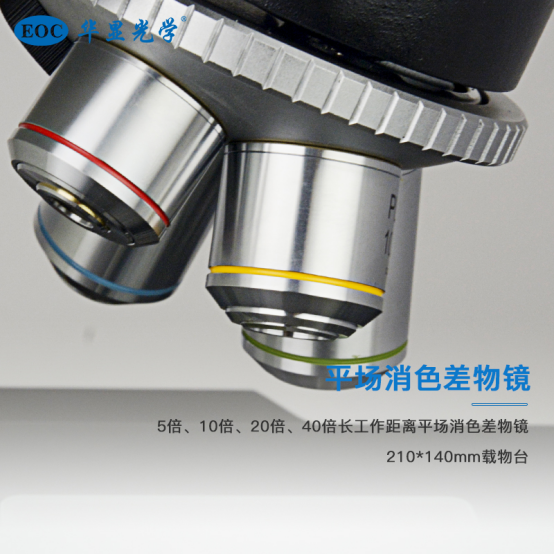

                                      物鏡

5倍、10倍、50倍、100倍放大。

放大倍率計算：
