PA53MET優越的光學系統，大量的檢查工作中展示卓越的光學性能。
非球面棱鏡設計的燈箱和高質量物鏡保證了視場的高清晰度和高色彩還原度，多種觀察方式讓操作者更容易獲得所需的圖像和對產品的檢查。
半復消色差物鏡:這些物鏡提供更好的分辨率和卓越的色彩再現性。徹底清除像差和色差，平場半復消色差物鏡提供的圖像質量與球面像差校正及內部棱鏡組將色差消除到最少。
定制的光學和光源系統。反射光照明器 反射光照明器提供了各種觀察方式。如：明場，暗場和微分干涉，滿足各種樣品檢查的需要。 BF/DF 和 ND 的組合拉桿 前面板上的 BF/DF 拉桿，
很輕易的改變觀察方式，聯動的 ND 片，在暗場 DF 轉換明場 BF 時有效的保護操作者的眼睛免受強光的損傷。
檢偏器和起偏器:轉動起偏器和檢偏器組合能夠快速輕易從 DIC/POL 觀察方式裝換到其他觀察方式
使用插入式的 DIC 棱鏡，顯微鏡在任一倍率下從其它觀察方式很容易切換到微分干涉觀察，因為微分干涉位置沒有改變。
通過 Z 軸的對焦模塊簡單獲取三維圖像，結合軟件的對焦準確的三維測量提供捕獲到清晰二維圖像，Z 軸對焦模塊的地形分析功能和三維特征通過我們的
Motic Analysis 的軟件生成所有的 2D 圖像轉換為 3D 配置文件組成。
方便的控制板為了幫助檢查高度一目了然，通過 Z 軸控制板的顯示器的 4個速度設定，控制 Z 軸可以精確確認位置。 此外，通過緊急停止按鈕幫助來保護阻止意外情況的發生。
Z 軸模塊參數行程距離 30 mm 精度 0.02 μm 重復性 0.5 μm 速度 1.4 mm/s 重量 5 kg
尺寸 W:240 mm D:157 mm H:202.5 mm 負載能力 15 kg
具有優異的色彩再現，準確度高，減少光損失和零像差。
舒適的目鏡 為了減少眼睛疲勞，PA53MET 目鏡采用超寬的 25 毫米的視場數 20 度的觀察筒角度提供了一個舒適的觀看角度。 此外該棱鏡同時也能進一步作色差的補償。
軟件具有 3D 渲染功能，可應用于許多不同的 應用領域。快速方便的實時多焦點機身電動 Z 軸方向提供 30mm 的移動空間，這樣可以通過使用方便的
Z 軸控制器對樣品高度調整對焦，從而使所有的圖像都能清晰地看到，并且可以實時將這些圖像組合到一個完全對焦的畫面中。
薄膜材料材料
一、產品組成及應用：
主要由PE、PT、PVT、紙等組成；大多數為半透明產品，薄厚度為1mm左右；所生產產品主要供應汽車、手機等行業，對檢測設備的精度及穩定性要求高。
二、主要檢測內容：
測量網格平面尺寸及網格厚度
三、要求：
被檢測產品尺寸在：200um范圍尺寸，需要進行放大并進行景深合成測量；
四、機器實物圖及成像效果：

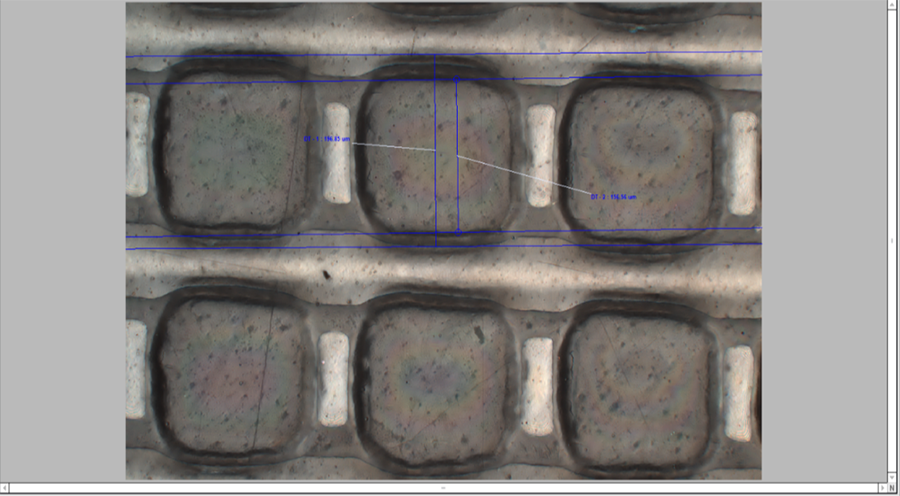

五、平面測量

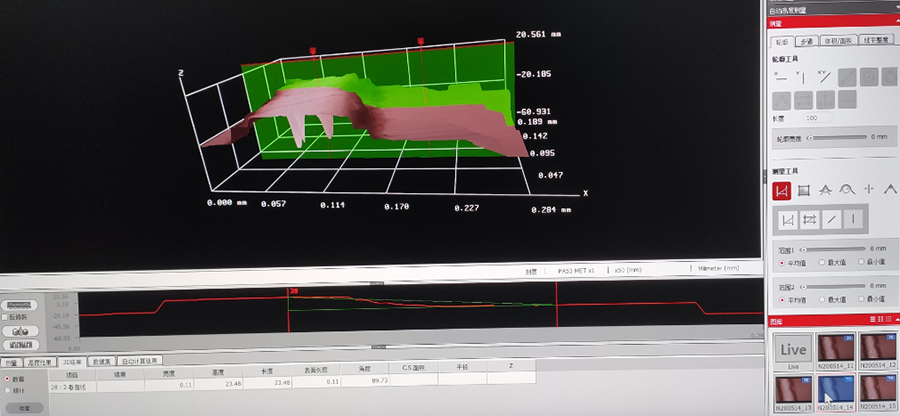

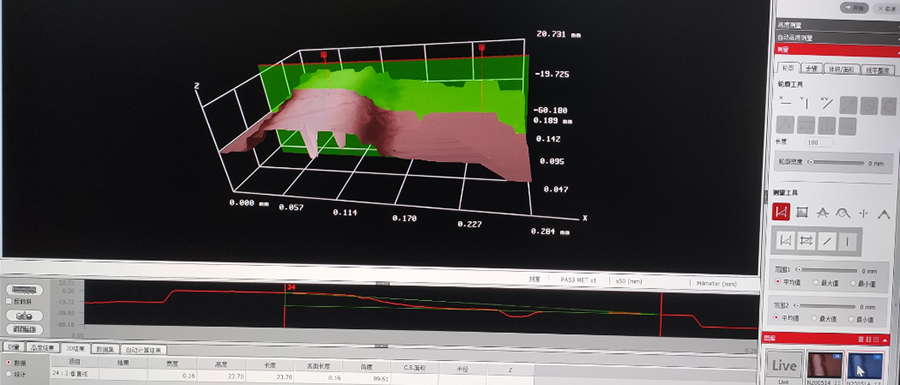

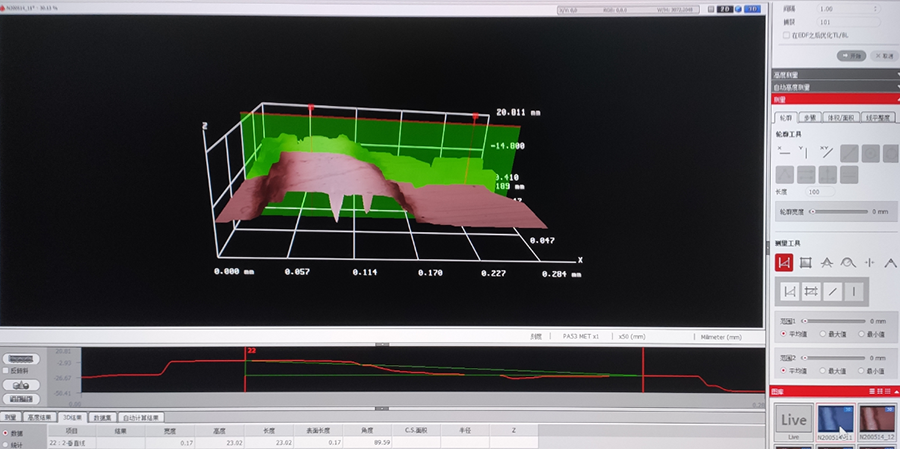

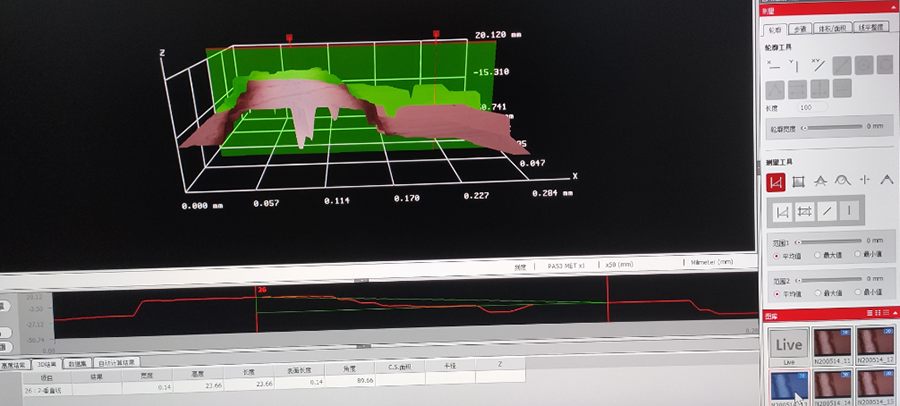

六、高度測量及重復度測試結果：
1. 圖1高度23.02um
. 圖2高度23.70um
圖3高度23.66um
圖4高度23.48um
